RÉALISATION DES CBLAGES ET UTILISATION DES SÉLECTEURS D'IMPÉDANCE
DÉFINITIONS
COLONNE Ligne bi-famille qui part de deux bornes de l'alimentation auxquelles sont
branchés les dispositifs
DÉRIVATION Ligne bi-famille qui part des bornes DER du répartiteur auquel sont branchés
les dispositifs
FIN LIGNE Dernier dispositif qui se branche à une dorsale ou dérivation
SÉLECTEUR D'IMPÉDANCE Impédance à insérer à chaque fi n de ligne à travers l'interrupteur pour adapter
H -----L une dorsale ou une dérivation
CONNEXION ENTRÉE-SORTIE Branchement des dispositifs permettant aux bornes LINE d'opérer comme nœud
entre le câble à paires torsadées entrant et le câble à paires torsadées sortant

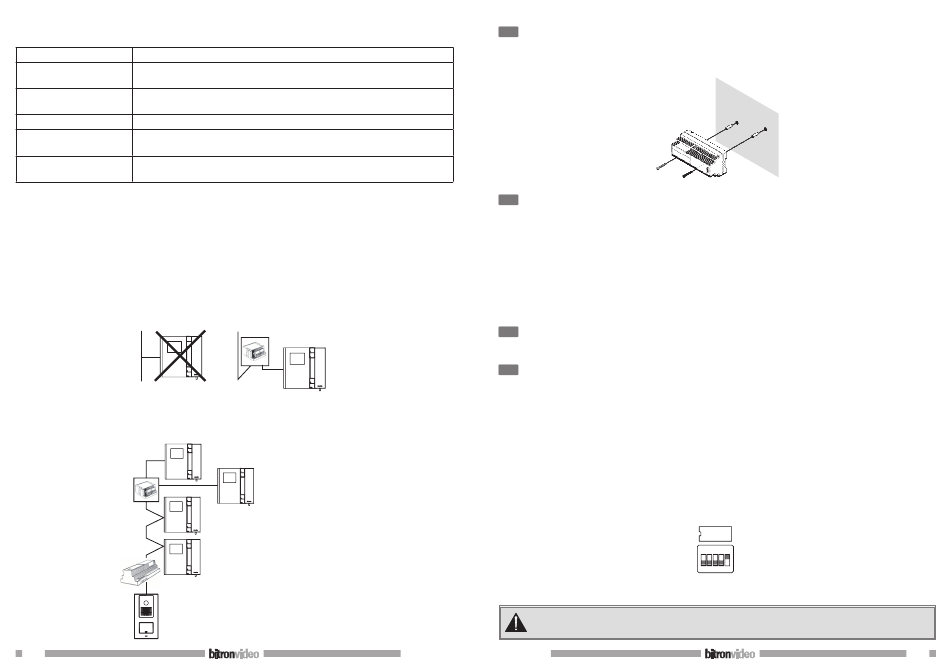

Les éléments du système BFAST doivent être connectés entre eux à l'aide d'un véritable réseau de transmission.
Pour garantir un fonctionnement correct, chaque tronçon du réseau doit donc être adapté à l'impédance du
câble. D'où la nécessité de respecter les prescriptions suivantes:
• Utiliser exclusivement le type de câble préconisé dans le chapitre précédent.
• Pour que les caractéristiques du câble demeurent inchangées dans le temps, le rayon minimum de courbure
ne doit pas être inférieur à 10 fois le diamètre extérieur du câble (env. 7 cm);
• Le câble ne doit être dénudé de sa gaine que pour la longueur indispensable afi n de minimiser la séparation
de la paire de conducteurs de la ligne bi-fi laire.
• Il est interdit de réaliser des nœuds électriques pour connecter les différents éléments en dehors de leurs
bornes. Pour brancher un moniteur en dérivation sur la colonne montante qui ne passe pas à l'intérieur de
l'appartement, il est nécessaire d'utiliser le répartiteur vidéo AV4005/005.
NO
• L'étrier T-LINE AV1423/011 est équipé d'un interrupteur dénommé sélecteur d'impédance (SI) qui permet
d'activer la terminaison de la ligne. Il est nécessaire de positionner le sélecteur d'impédance sur L de tous
les éléments câblés à la fi n d'une ligne qui ne repart pas (fi n de ligne). Dans le cas de la connexion entrée-
sortie, le sélecteur sera positionné sur H.
36
OK
Sélecteur impédance L
Sélecteur impédance L
Sélecteur impédance H
Sélecteur impédance H

INSTALLATION DE L'ALIMENTATION

L'alimentation est adaptée aussi bien à l'installation sur barre DIN (10 modules de 18 mm) qu'à l'installation
murale en apparent à l'aide de vis et de chevilles (Ø 6 mm).
ACTIVATION DU SYSTÈME
Après avoir câblé les différents composants du système, il est nécessaire d'exécuter dans l'ordre les opérations
suivantes:
1. Paramétrage des sélecteurs d'impédance.
2. Confi guration des composants au moyen des dip-switch.
3. Allumage et vérifi cation de la tension d'alimentation.
4. Vérifi cation de la présence du signal vidéo.
5. Vérifi cation du fonctionnement de base.
6. Après avoir paramétré les prestations requises, il est nécessaire de procéder à la programmation des
platines extérieures et/ou des moniteurs.
PARAMÉTRAGE DES SÉLECTEURS D'IMPÉDANCE
Se reporter au chapitre précédent pour confi gurer correctement les sélecteurs d'impédance de la ligne.
CONFIGURATION DES COMPOSANTS
CONFIGURATION DES PLATINES EXTÉRIEURES
La platine extérieure est paramétrée comme valeur de GV sur 1. Il N'est AUCUNEMENT possible de modifi er
cette valeur.
CONFIGURATION DES MONITEURS
Pour le fonctionnement correct de l'installation, les moniteurs doivent être confi gurés de la manière
suivante:
USER: code utilisateur
Le code utilisateur doit être programmé comme USER 1 conformément à la fi gure ci-dessous.
Toute confi guration différente de celle indiquée à la fi gure ci-dessous empêchera le fonctionnement
du système.
DER: Code du moniteur dérivé (si présent)
les moniteurs supplémentaires doivent être achetés séparément
DS90365-005 DS90365-005
U SER
1 2 3 4 5
