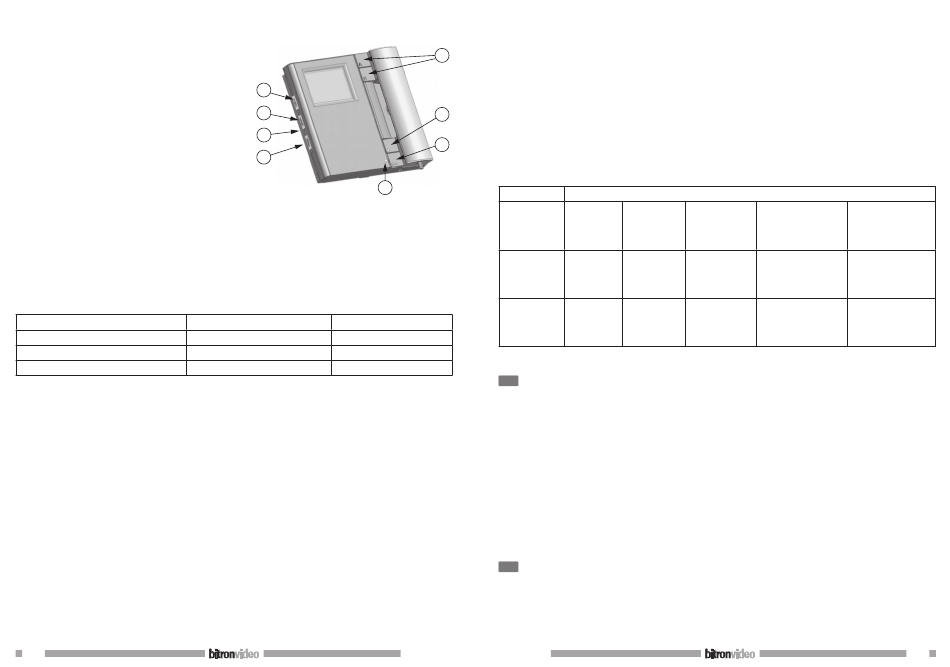

PERFORMANCES DES MONITEURS
1) TOUCHE OUVRE-PORTE
2) TOUCHE POUR AUTO-ALLUMAGE "•"
3) TOUCHES AUXILIAIRES " A " ET " B "
4) COMMANDE DE RÉGLAGE DE LA LUMINOSITÉ
5) COMMANDE DE RÉGLAGE DU CONTRASTE POUR
AV1423/001 AV/1423/002 ou COULEUR pour
AV1423/003 et AV1423/004
6) COMMANDE DE RÉGLAGE DU CONTRASTE
UNIQUEMENT POUR AV1423/003 ET AV1423/004:
Le sélecteur de réglage est accessible uniquement
en déplaçant le sélecteur du volume de la position
de volume maximum. Le réglage est obtenu au
moyen d'un tournevis plat.
7) COMMANDE DE RÉGLAGE VOLUME / MUTE.
La position supérieure du sélecteur active le
volume maximum de la sonnerie ; sa position intermédiaire active le volume minimum alors que sa position
inférieure exclut complètement la sonnerie. Cette position est mise en évidence par la visualisation sur le
fond du moniteur d'un petit drapeau de signalisation de couleur rouge.
8) TÉMOIN DE SIGNALISATION: il s'illumine de couleur verte suite à un appel. Il s'illumine de couleur
rouge pour signaler l'état de porte ouverte en cas de raccordement du capteur approprié à la platine
extérieure.
RÉCEPTION DES APPELS ET FONCTION DE " TRANSFERT VIDÉO "
Dès réception d'un appel, le moniteur émet la tonalité programmée, selon les modalités suivantes:
Provenance de l'appel
Appel depuis une platine extérieure
Appel intercom 0,5s ON 0,5s OFF à trois reprises
Appel palier
Après la réception d'un appel, il est possible de commander la serrure électrique sans qu'il soit nécessaire
de décrocher le combiné. Si l'appartement est doté de plusieurs moniteurs en parallèle, les moniteurs 0 et
1 sonnent immédiatement, suivis aussitôt après par les moniteurs 2 et 3. Le moniteur 0 pilote également
l'allumage de l'écran, alors que les autres moniteurs dérivés peuvent allumer leur écran en appuyant sur la
touche d'auto-allumage "•" (fonction 'transfert vidéo') jusqu'au décrochage d'un des combinés. Lorsqu'un
combiné est décroché, l'image sera capturée et ne sera affi chée que sur le moniteur de celui-ci. L'image de
la caméra est par conséquent uniquement affi chée sur le moniteur qui est en communication avec la platine
extérieure.
FONCTION AUTO-ALLUMAGE
Si le moniteur est au repos et que le combiné est raccroché, il est possible d'activer l'auto-allumage en
appuyant sur la touche •. En décrochant le combiné, il se mettra en communication audio et vidéo avec la
platine extérieure.
ENVOI DES APPELS INTERCOM
Après avoir programmé une des touches du moniteur (• - A - B) pour la fonction intercom (voir paragraphe
Programmation), il faut décrocher le combiné et appuyer sur la touche programmée. Le moniteur appelant émet
une tonalité de validation (2 bips) et le moniteur appelé se met à sonner. La communication est établie lors
du décrochage du combiné du moniteur appelé.
FONCTION APPEL PALIER
Le moniteur est équipé d'une paire de bornes (P) pour le raccordement de la touche d'appel à l'étage. En
32
4
5
6
7
8
Temps Durée de la tonalité
3s ON 3s
2,8s
3S ON 3s
DS90365-005
appuyant sur la touche, le moniteur émet une tonalité d'une durée de 3 secondes en fonction de la tonalité
sélectionnée. Si l'utilisateur dispose de plusieurs moniteurs en parallèle, il lui faut brancher le bouton d'appel
uniquement sur le moniteur dérivé 0. Les moniteurs dérivés 0 et 1 sonneront, immédiatement suivis par les
3
moniteurs dérivés 2 et 3.
GESTION DE LA SONNERIE SUPPLÉMENTAIRE
Le moniteur est doté de deux bornes (S-, S+) pour le branchement d'une sonnerie supplémentaire de type
AV9988/001, AV9988/003 ou AN7759 ou d'un relais. Cette sonnerie est commandée simultanément lors de
2
l'émission d'une tonalité d'appel quelconque. Concernant l'utilisation de ces sonneries, suivre les instructions
fournies.
1
RÉCAPITULATION FONCTION TOUCHES "•" - "A" - "B"
Le tableau ci-dessous récapitule les fonctions des touches sur la base de l'état du moniteur.
TOUCHE Au repos
avec
combiné
raccroché
Actionnement (1)
de la touche
"A" ou "B"
Pression de la auto-
touche "•" allumage de
la platine
principale
(1) Fonction réservée aux développements futurs.
INSTALLATION DU SYSTÈME
Tous les composants du système doivent être installés dans les règles de l'art, en respectant les normes
CEI. Une attention particulière doit être portée aux alimentations et aux transformateurs qui doivent être
placés dans des armoires électriques appropriées, avec des interrupteurs de protection et de sectionnement
dimensionnés de façon adéquate. Le système garantit une bonne immunité contre les perturbations, à condition
d'utiliser le câble Bitronvideo AV4005/006 pour réaliser les câblages des lignes Bus. Dans tous les cas, pour
améliorer l'immunité contre les perturbations, il faut éviter de poser les câbles du système à proximité de
câbles d'alimentation à 230V et 380V susceptibles de produire des champs électromagnétiques puissants. En
cas de non-respect de ces prescriptions, les dysfonctionnements suivants peuvent survenir, dont la fréquence
et la gravité sont imprévisibles :
• Erreurs de transmission des données entre les dispositifs, avec probable impossibilité d'effectuer les
appels.
• Qualité médiocre de l'image vidéo : perte de détails, dédoublement de l'image, ...
• Perturbations venant se superposer à l'image vidéo.
• Signal audio perturbé.
DESCRIPTION DES BORNES DES DISPOSITIFS
ALIMENTATION AV4005/002
BUS 1 Bornes de raccordement de la ligne bus 1 non polarisée de la platine extérieure
BUS 2 Bornes de raccordement de la ligne bus 2 non polarisée du moniteur
0,230 Bornes de raccordement au secteur 230Vca.
DS90365-005
ÉTAT MONITEUR
Appel reçu Appel reçu En phonie
vidéo actif vidéo non
combiné actif combiné
raccroché raccroché
Si Si programmés, Si programmés,
programmés, activation activation boîte à
activation boîte à relais relais
boîte à relais
cyclique transfert vidéo 4 signaux
vidéo acoustiques
indiquent l'absence
d'opération
Au repos avec
combiné décroché
Si programmés,
appel intercom ou
activation boîte à
relais
Si programmé,
appel intercom ou
activation boîte à
relais
