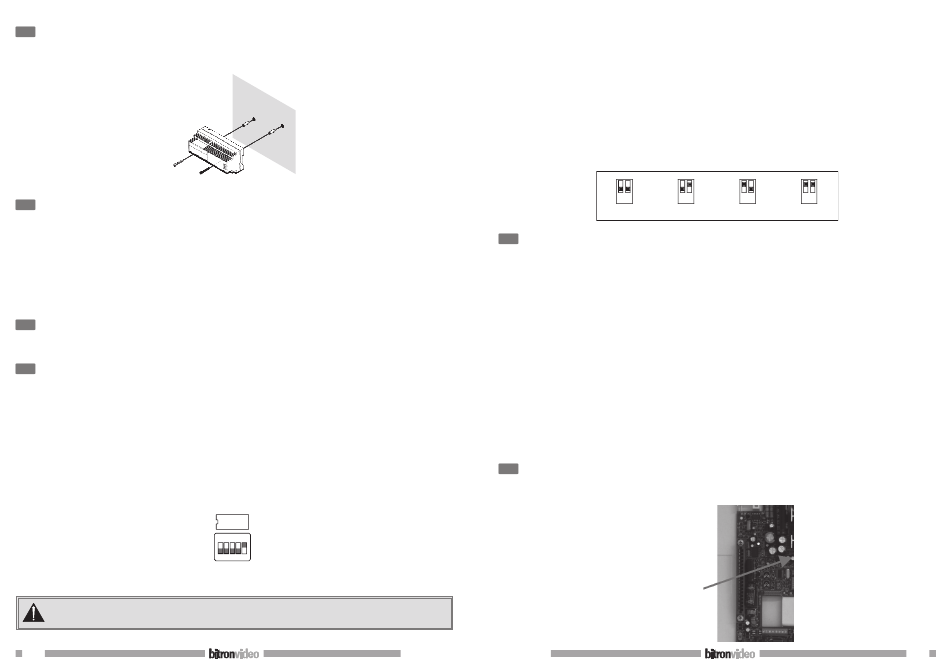

INSTALACIÓN DEL ALIMENTADOR
El alimentador es apropiado, tanto para el montaje en barra DIN (10 módulos de 18 mm) como en la pared
mediante tornillos y tacos (Ø 6 mm).
ACTIVACIÓN DEL SISTEMA
Después de cablear los dispositivos hay que llevar a cabo las siguientes operaciones en el orden indicado.
1 Confi guración de los selectores de impedancia.
2. Confi guración de los dispositivos mediante interruptor dip.
3. Encendido y comprobación de la tensión de alimentación.
4. Comprobación de la presencia de la señal vídeo.
5. Comprobación del funcionamiento básico.
6. Allí donde las funciones necesarias lo exigen, es necesario realizar operaciones de programación en los
microaltavoces y/o en los monitores.
CONFIGURACIÓN DE LOS SELECTORES DE IMPEDANCIA
Consultar el capítulo anterior para confi gurar correctamente los selectores de impedancia.
CONFIGURACIÓN DE LOS DISPOSITIVOS
CONFIGURACIÓN DE LOS MICROALTAVOCES
El microaltavoz está confi gurado en 1 como valor de GV. NO es posible modifi car el valor de ninguna manera.
CONFIGURACIÓN DE LOS MONITORES
Para el funcionamiento del sistema, los monitores deben estar confi gurados de la siguiente manera
USER (usuario): código de usuario.
El código de usuario se debe confi gurar con USER 1 según la fi gura a continuación.
Toda otra confi guración distinta de la indicada en la fi gura hará que el sistema NO funcione.
DER: código del videointerfono derivado, si está presente.
los monitores adicionales se deben comprar por separado
62
U SER
1 2 3 4 5
Confi gurar un número del 0 al 3 según la fi gura a continuación y las siguientes reglas:
• En caso de un solo monitor en el apartamento, el código del derivado se debe confi gurar en 0.
• En los apartamentos se pueden conectar hasta 4 monitores en paralelo, todos con el mismo código de
usuario pero con distintos códigos de derivado.
El código del derivado sirve para identifi car cada uno de los monitores del mismo usuario. Esto permite
realizar llamadas intercomunicantes dirigidas al derivado individual.
Se debe tener presente que:
• Los monitores derivados 0 y 1 suenan inmediatamente cuando llega la llamada, mientras que los derivados
2 y 3 suenan enseguida después.
• Si la llamada llega del microaltavoz, el derivado 0 activa el encendido del monitor. Los otros monitores del
mismo usuario pueden, de todas formas, accionar el pulsador para encender su monitor y apagar el otro
(función "transferencia vídeo").
ENCENDIDO Y COMPROBACIÓN DE LA TENSIÓN DE ALIMENTACIÓN
Después de realizar atentamente la confi guración de los selectores de impedancia y de todos los dispositivos,
se puede dar alimentación al sistema y llevar a cabo las siguientes comprobaciones con el sistema en reposo:
ALIMENTADOR AV4005/022
Comprobar que en las parejas de bornes BUS (0, 1) haya una tensión continua de 28 V a
33,5 V.
MICROALTAVOZ AV4005/150 y AV4005/160
Comprobar que en los bornes BUS haya una tensión continua de 28 V a 33,5 V.
DISTRIBUIDOR VÍDEO AV4005/005 (si está instalado)
Comprobar que en los bornes BUS (IN/OUT) y BUS (DER) haya una tensión continua de
27 V a 33,5 V.
SOPORTE AV1423/011
Comprobar que, en ausencia de monitores encendidos, en los bornes BUS haya una tensión continua de 27 V
a 33,5 V.
En NINGÚN CASO la tensión presente en los bornes con el monitor encendido debe ser inferior a 23,5 V.
COMPROBACIÓN DE LA PRESENCIA DE LA SEÑAL VÍDEO
Los monitores tienen un led amarillo que indica una posible anomalía del sistema.
DS90365-005 DS90365-005
1 2 1 2 1 2
Derivado = 0 Derivado = 1 Derivado = 2
Led AMARILLO
en el soporte
1 2
Derivado = 3
63
