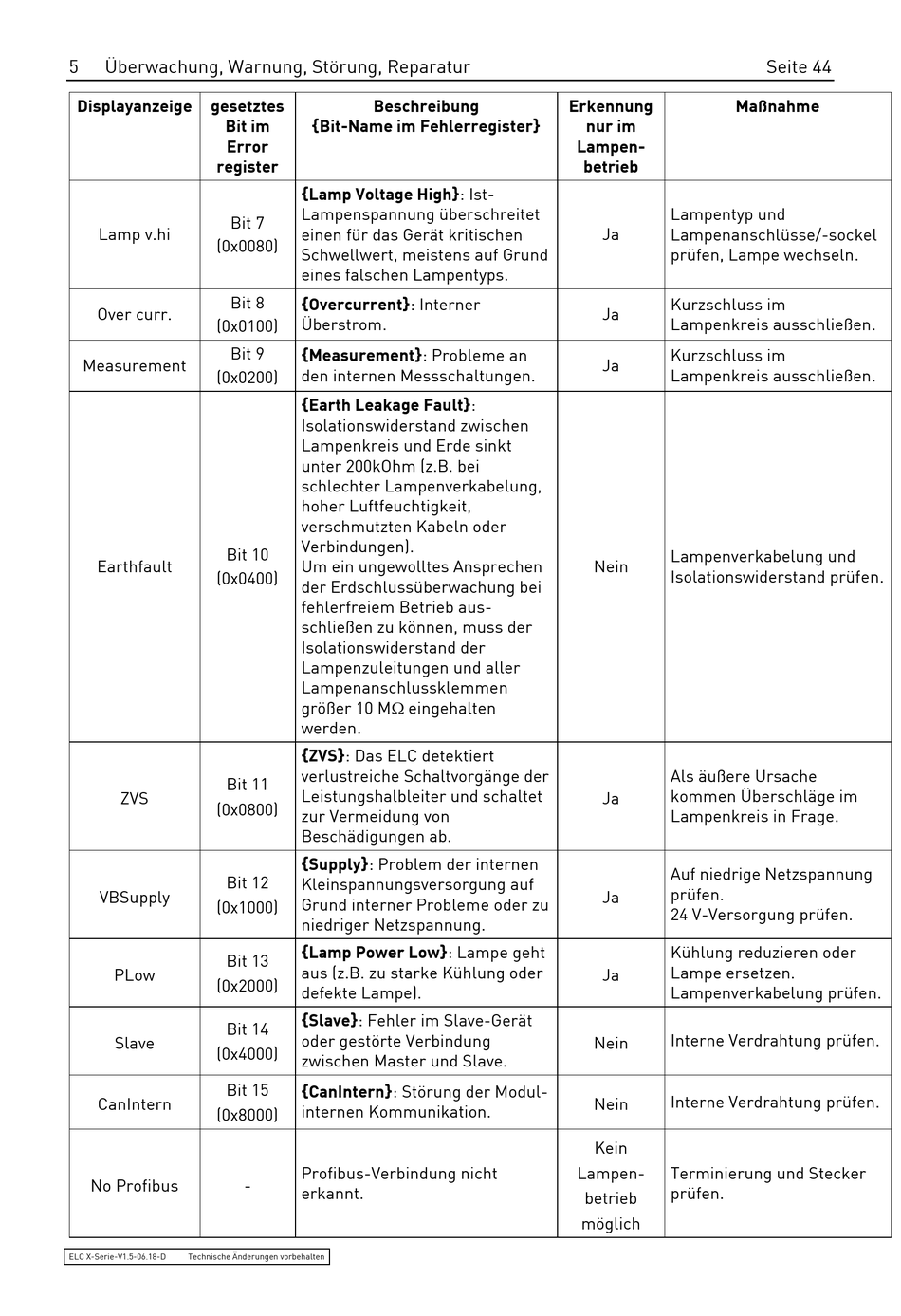

Überwachung, Warnung, Störung, Reparatur
Displayanzeige
gesetztes
Bit im
Error
register
Bit 7
Lamp v.hi
(0x0080)
Bit 8
Over curr.
(0x0100)
Bit 9
Measurement
(0x0200)
Bit 10
Earthfault
(0x0400)
Bit 11
ZVS
(0x0800)
Bit 12
VBSupply
(0x1000)
Bit 13
PLow
(0x2000)
Bit 14
Slave
(0x4000)
Bit 15
CanIntern
(0x8000)
No Profibus
ELC X-Serie-V1.5-06.18-D
Technische Änderungen vorbehalten
Beschreibung
{Bit-Name im Fehlerregister}
{Lamp Voltage High}: Ist-
Lampenspannung überschreitet
einen für das Gerät kritischen
Schwellwert, meistens auf Grund
eines falschen Lampentyps.
{Overcurrent}: Interner
Überstrom.
{Measurement}: Probleme an
den internen Messschaltungen.
{Earth Leakage Fault}:
Isolationswiderstand zwischen
Lampenkreis und Erde sinkt
unter 200kOhm (z.B. bei
schlechter Lampenverkabelung,
hoher Luftfeuchtigkeit,
verschmutzten Kabeln oder
Verbindungen).
Um ein ungewolltes Ansprechen
der Erdschlussüberwachung bei
fehlerfreiem Betrieb aus-
schließen zu können, muss der
Isolationswiderstand der
Lampenzuleitungen und aller
Lampenanschlussklemmen
größer 10 M eingehalten
werden.
{ZVS}: Das ELC detektiert
verlustreiche Schaltvorgänge der
Leistungshalbleiter und schaltet
zur Vermeidung von
Beschädigungen ab.
{Supply}: Problem der internen
Kleinspannungsversorgung auf
Grund interner Probleme oder zu
niedriger Netzspannung.
{Lamp Power Low}: Lampe geht
aus (z.B. zu starke Kühlung oder
defekte Lampe).
{Slave}: Fehler im Slave-Gerät
oder gestörte Verbindung
zwischen Master und Slave.
{CanIntern}: Störung der Modul-
internen Kommunikation.
Profibus-Verbindung nicht
-
erkannt.
Erkennung
Maßnahme
nur im
Lampen-
betrieb
Lampentyp und
Ja
Lampenanschlüsse/-sockel
prüfen, Lampe wechseln.
Kurzschluss im
Ja
Lampenkreis ausschließen.
Kurzschluss im
Ja
Lampenkreis ausschließen.
Lampenverkabelung und
Nein
Isolationswiderstand prüfen.
Als äußere Ursache
kommen Überschläge im
Ja
Lampenkreis in Frage.
Auf niedrige Netzspannung
prüfen.
Ja
24 V-Versorgung prüfen.
Kühlung reduzieren oder
Lampe ersetzen.
Ja
Lampenverkabelung prüfen.
Interne Verdrahtung prüfen.
Nein
Interne Verdrahtung prüfen.
Nein
Kein
Lampen-
Terminierung und Stecker
prüfen.
betrieb
möglich
Seite 44
