Installation
3.2.13 X805 und X806: Steuerleitungen
In Abb. 16 auf Seite 24 ist die Verschaltung der Steuerstecker X805 und X806 dargestellt. Die
Erläuterungen zur Beschaltung sind den nachfolgenden Tabellen zu entnehmen.
X806:

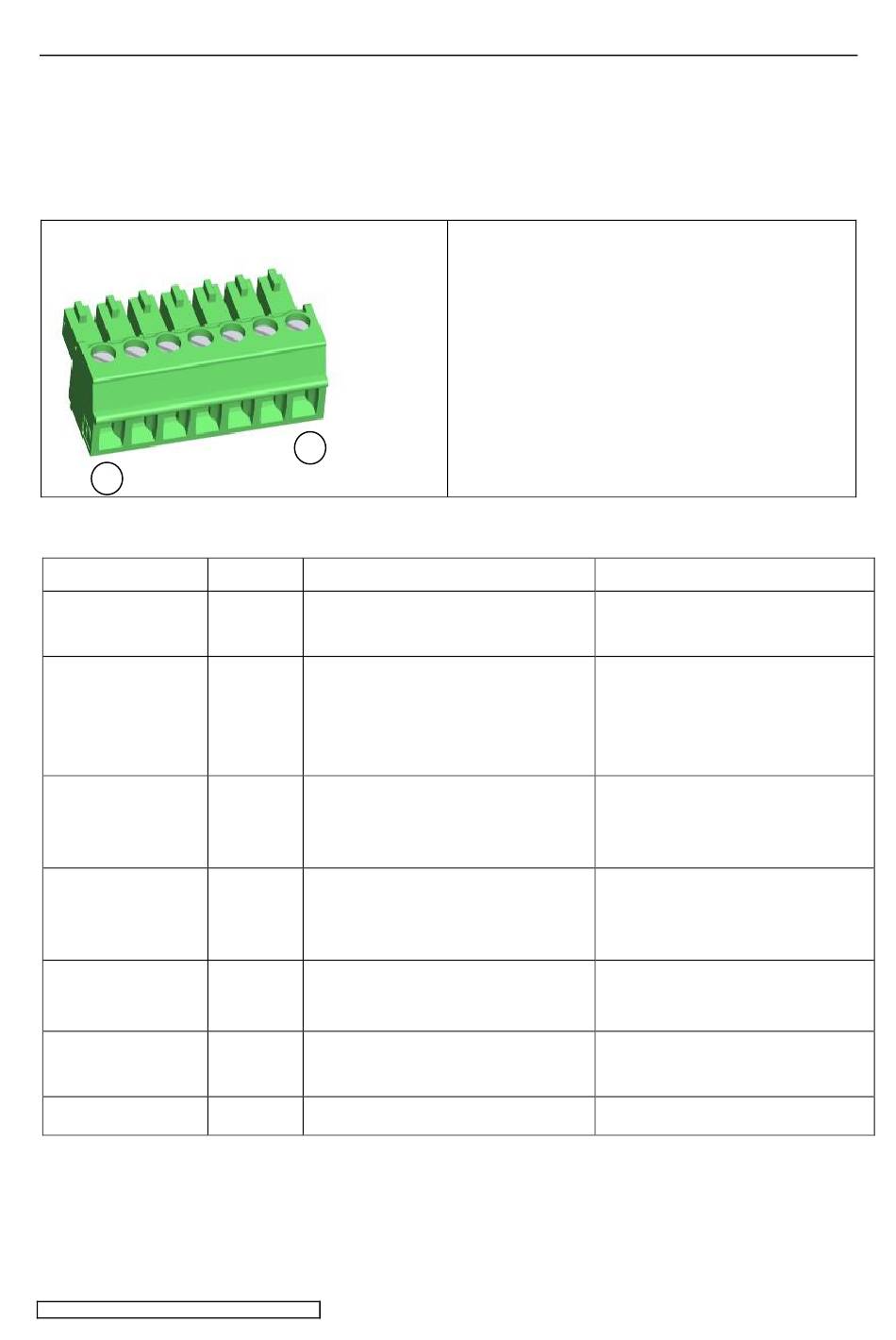

Steckerbelegung:
7
PIN-Belegung X806:
Bezeichnung
Interconnection
OUT
Safety Relay IN
Init Signal IN
Shield
24 V_OUT
24 V_USV *
24 V_GND
* 24 V_USV nur in ausgewählten Gerätetypen verfügbar
ELC X-Serie-V1.5-06.18-D
Technische Änderungen vorbehalten
1
Nummer Beschreibung
X806.1
Durchkontaktierung, verbunden
mit X805.1
X806.2
Ansteuersignal Eingang
Sicherheitsrelais +24 V DC
X806.3
Eingang
Sicherheitsabschaltung
Vext.
X806.4
Durchkontaktierung, verbunden
mit X805.4, verwendbar für
Schirm der Steuerleitung
X806.5
24 V-Ausgang,
durchkontaktiert zu X805.5
X806.6
kurzzeitige
nach Notaus/Abschaltung
X806.7
Bezugsmasse
Anschlussdrehmoment:
min. 0,22 Nm
max. 0,25 Nm
technisch
belastbar bis 1A, 24 V
Ansteuersignal (+24 V DC ±
10% / 35mA) des
Sicherheitsrelais bez. auf
X806.7 (GND)
24 V DC ± 10% von extern
+24
bezogen auf X806.7 (GND)
belastbar bis 1A, 24 V
24 V DC ± 10%
belastbar bis max. 1,8A
Pufferspannung
Kapazität 47mF
GND
