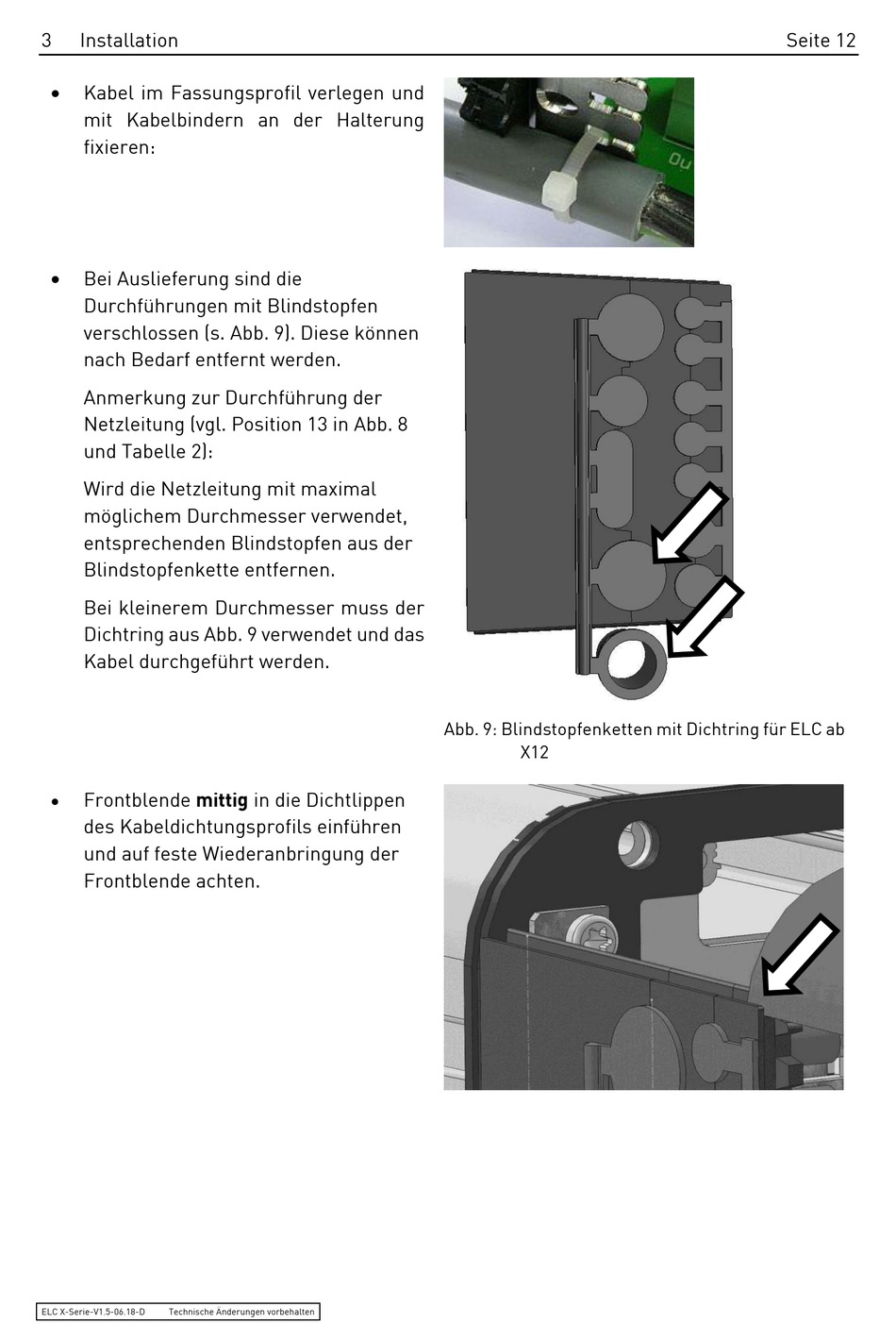

Installation
Kabel im Fassungsprofil verlegen und
mit Kabelbindern an der Halterung
fixieren:
Bei Auslieferung sind die
Durchführungen mit Blindstopfen
verschlossen (s. Abb. 9). Diese können
nach Bedarf entfernt werden.
Anmerkung zur Durchführung der
Netzleitung (vgl. Position 13 in Abb. 8
und Tabelle 2):
Wird die Netzleitung mit maximal
möglichem Durchmesser verwendet,
entsprechenden Blindstopfen aus der
Blindstopfenkette entfernen.
Bei kleinerem Durchmesser muss der
Dichtring aus Abb. 9 verwendet und das
Kabel durchgeführt werden.
Frontblende mittig in die Dichtlippen
des Kabeldichtungsprofils einführen
und auf feste Wiederanbringung der
Frontblende achten.
ELC X-Serie-V1.5-06.18-D
Technische Änderungen vorbehalten
Abb. 9: Blindstopfenketten mit Dichtring für ELC ab
X12
Seite 12
