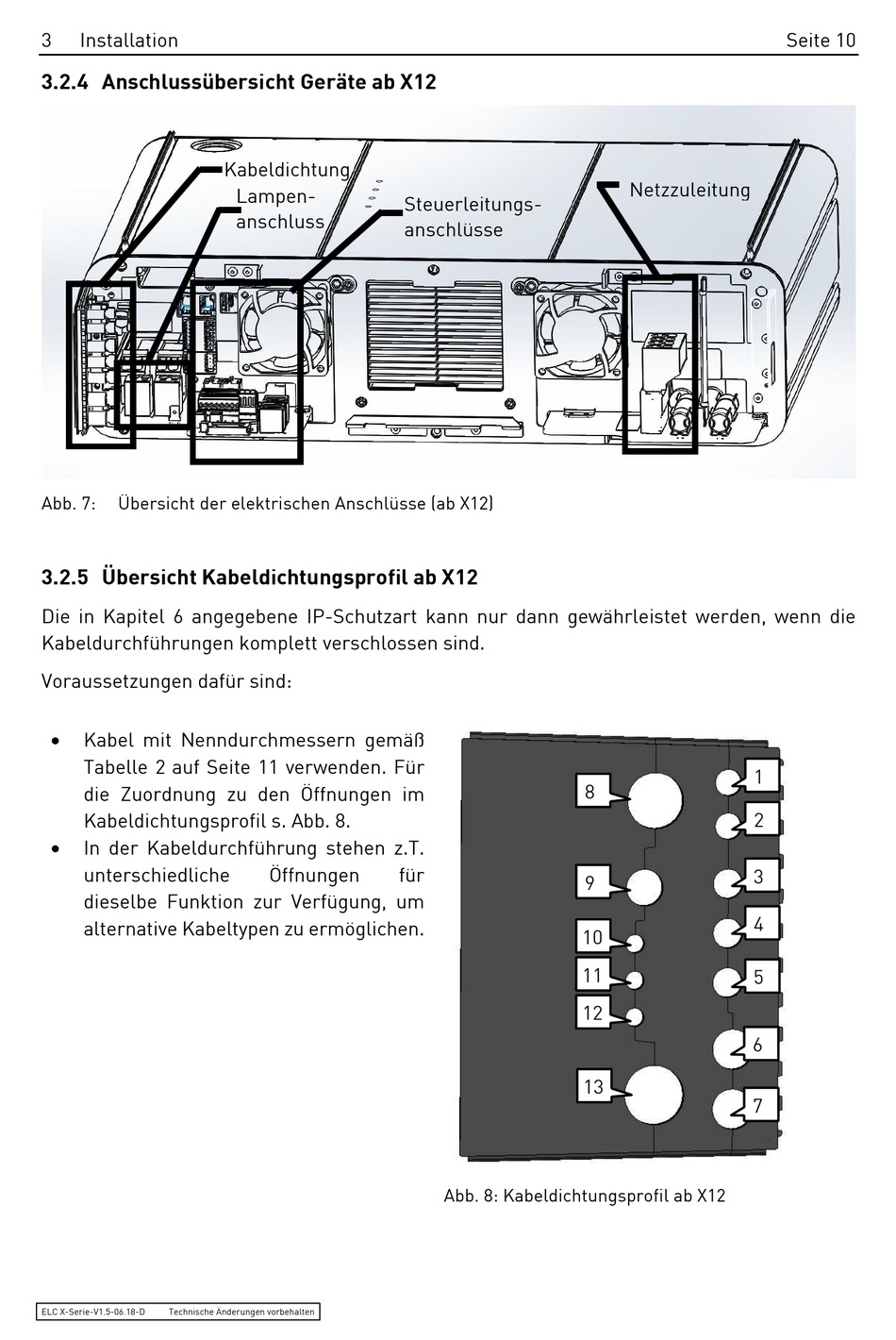

Installation
3.2.4 Anschlussübersicht Geräte ab X12
Abb. 7:
Übersicht der elektrischen Anschlüsse (ab X12)
3.2.5 Übersicht Kabeldichtungsprofil ab X12
Die in Kapitel 6 angegebene IP-Schutzart kann nur dann gewährleistet werden, wenn die
Kabeldurchführungen komplett verschlossen sind.
Voraussetzungen dafür sind:
Kabel mit Nenndurchmessern gemäß
Tabelle 2 auf Seite 11 verwenden. Für
die Zuordnung zu den Öffnungen im
Kabeldichtungsprofil s. Abb. 8.
In der Kabeldurchführung stehen z.T.
unterschiedliche
dieselbe Funktion zur Verfügung, um
alternative Kabeltypen zu ermöglichen.
ELC X-Serie-V1.5-06.18-D
Technische Änderungen vorbehalten
Kabeldichtung
Lampen-
anschluss
Öffnungen
Steuerleitungs-
anschlüsse
für
Abb. 8: Kabeldichtungsprofil ab X12
Netzzuleitung
8
9
10
11
12
13
Seite 10
