3 Installation

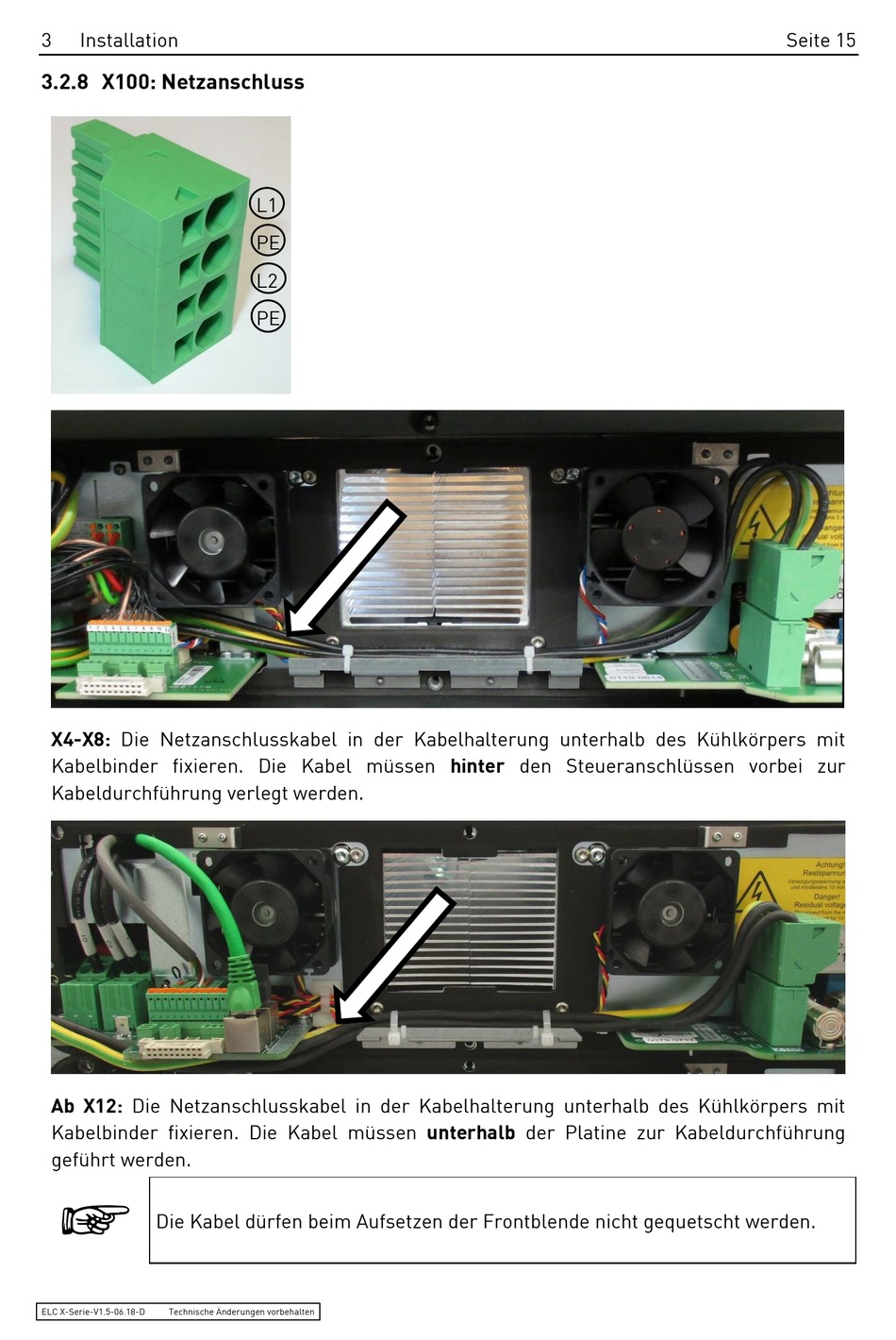

3.2.8 X100: Netzanschluss

X4-X8: Die Netzanschlusskabel in der Kabelhalterung unterhalb des Kühlkörpers mit
Kabelbinder fixieren. Die Kabel müssen hinter den Steueranschlüssen vorbei zur
Kabeldurchführung verlegt werden.
Ab X12: Die Netzanschlusskabel in der Kabelhalterung unterhalb des Kühlkörpers mit
Kabelbinder fixieren. Die Kabel müssen unterhalb der Platine zur Kabeldurchführung
geführt werden.

Die Kabel dürfen beim Aufsetzen der Frontblende nicht gequetscht werden.
ELC X-Serie-V1.5-06.18-D Technische Änderungen vorbehalten
L1
PE
L2
PE
