Installation

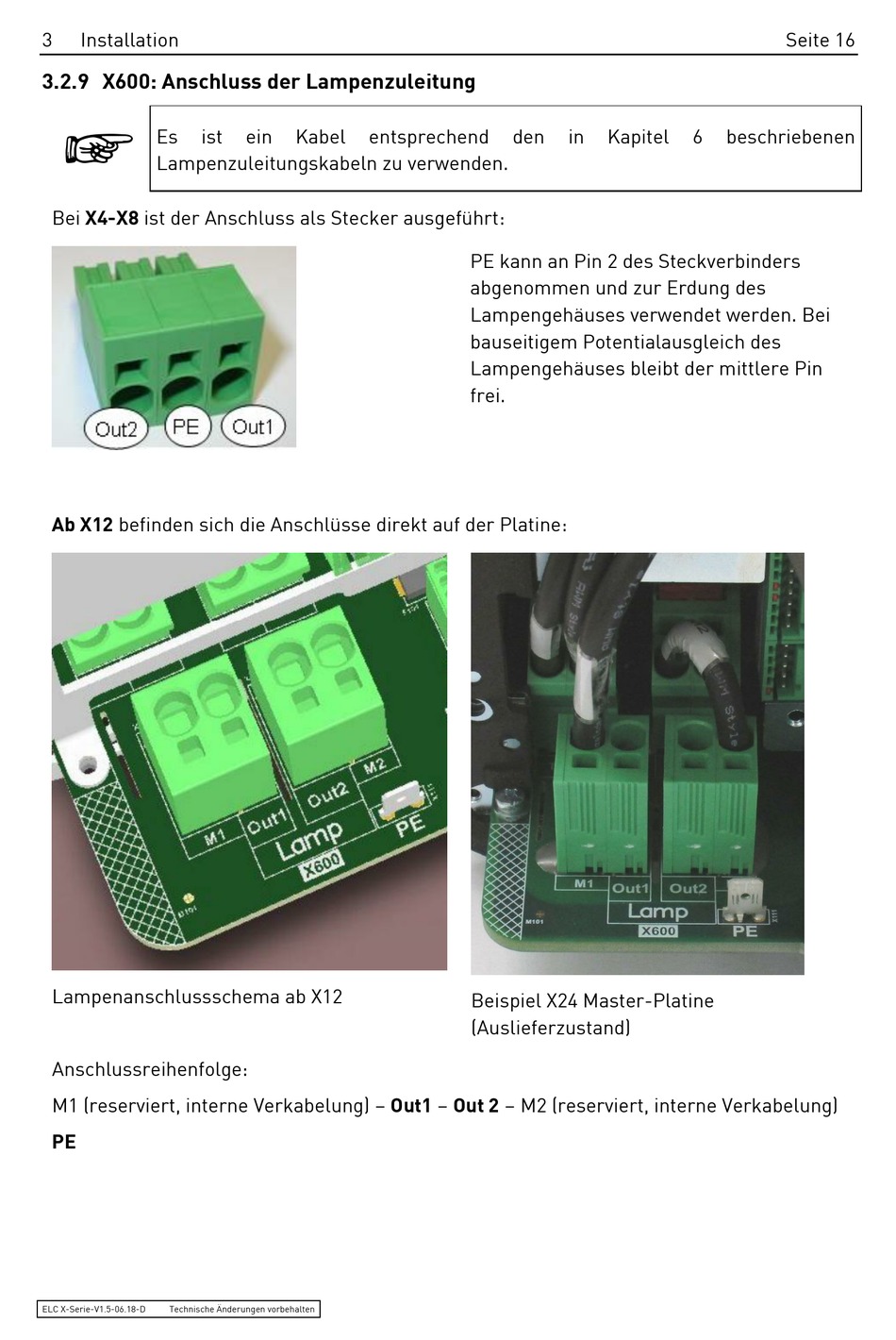

3.2.9 X600: Anschluss der Lampenzuleitung
Es
ist
Lampenzuleitungskabeln zu verwenden.
Bei X4-X8 ist der Anschluss als Stecker ausgeführt:
Ab X12 befinden sich die Anschlüsse direkt auf der Platine:
Lampenanschlussschema ab X12
Anschlussreihenfolge:
M1 (reserviert, interne Verkabelung) – Out1 – Out 2 – M2 (reserviert, interne Verkabelung)
PE
ELC X-Serie-V1.5-06.18-D
Technische Änderungen vorbehalten
ein
Kabel
entsprechend
den
in
Kapitel
PE kann an Pin 2 des Steckverbinders
abgenommen und zur Erdung des
Lampengehäuses verwendet werden. Bei
bauseitigem Potentialausgleich des
Lampengehäuses bleibt der mittlere Pin
frei.
Beispiel X24 Master-Platine
(Auslieferzustand)
Seite 16
6
beschriebenen
