Installation
3.4.1.2 MODBUS

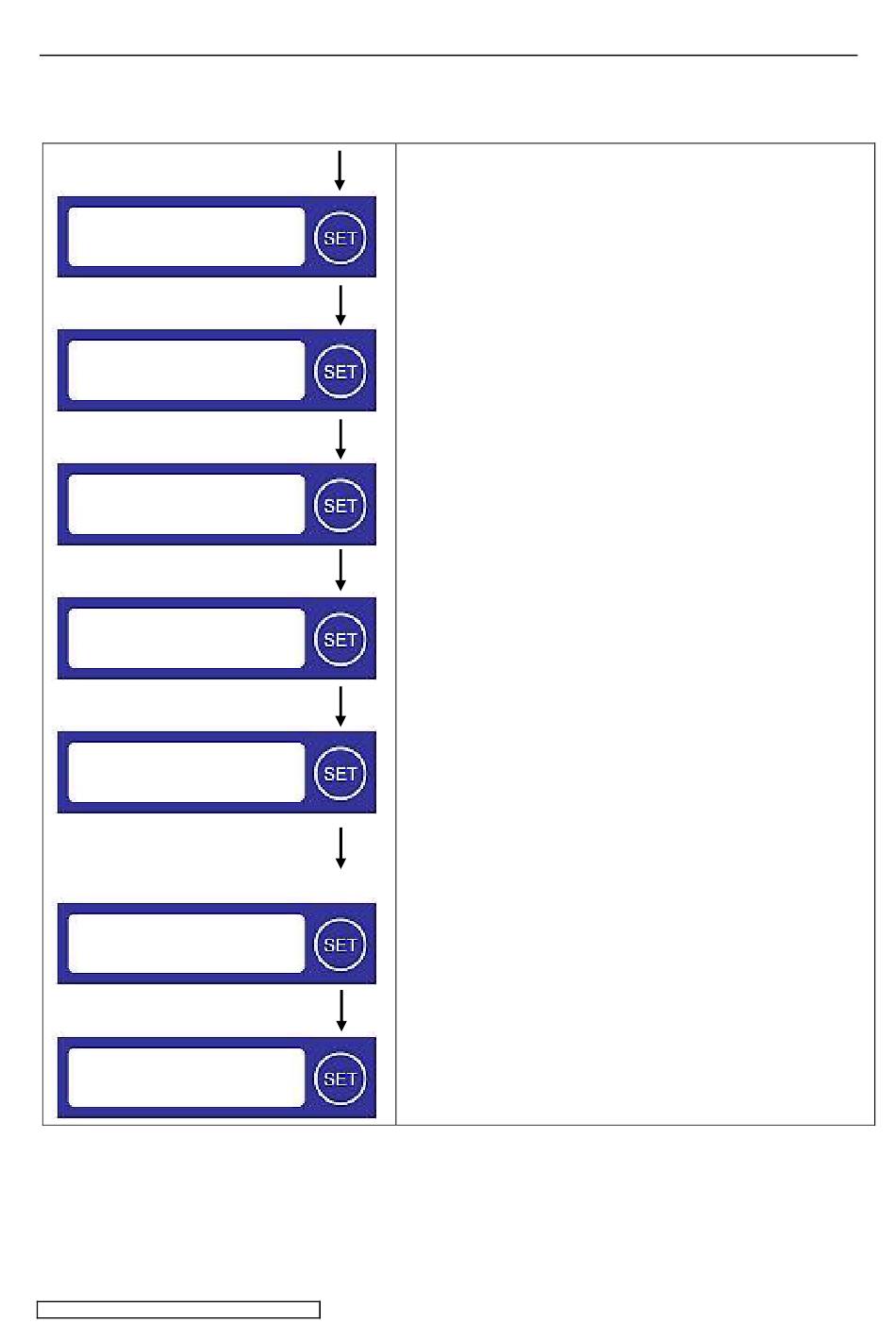

Das Hochzählen der Adresse erfolgt gemäß folgendem Schema:
Halten > 5sek
Profibus
Drücken < 2sek
Modbus
Halten > 2sek
Modbusaddress:
01 hex 1 dec
Drücken < 2sek
Modbusaddress:
11 hex 17 dec
Halten > 2sek
Modbusaddress:
11 hex 17 dec
Drücken < 2sek
Modbusaddress:
12 hex 18 dec
Halten > 2sek
ELC ready
MODBUS connected
12h
Zur Übernahme der Adresse muss die 24 V-Versorgung aus und wieder eingeschalten werden.
ELC X-Serie-V1.5-06.18-D
Technische Änderungen vorbehalten
Wird die SET-Taste länger als 5 Sekunden gedrückt,
erscheint der Menüpunkt zur Festlegung des
Busverbindungstyps.
Zum Ändern des Busverbindungstyps die SET-Taste
kurz drücken. (<2sek).
Sobald die gewünschte Verbindung ausgewählt
wurde, SET-Taste lang gedrückt halten (>2sek), um
in das Adresseinstellungsmenu zu wechseln.
Zum Hochzählen des high nibble die SET-Taste pro
Zählschritt kurz drücken (<2sek).
Ist der gewünschte Zählstand des high nibble
erreicht, SET-Taste lang gedrückt halten (>2sek) für
den Sprung ins low nibble.
Zum Hochzählen des low nibble die SET-Taste pro
Zählschritt kurz drücken (<2sek).
Zum Speichern der Adresse, SET-Taste lang
gedrückt halten (>2sek).
