Installation
3.2.10 Übersicht Steuer- und Busanschlüsse
Die Steuer- und Busleitungen werden über als Zubehör erhältliche Steckverbinder
angeschlossen.
Alle Steuerkreise müssen bauseitig geerdet werden.
Die Steckerpositionen sind in Abb. 12 bzw. Abb. 13 dargestellt und werden in den
nachfolgenden Tabellen erläutert.
X300: Service USB
X1/X2: BUS
X3: BUS T-Koppler
X122: int. Verbindung
X805: Steuerleitung
X102: n. verwendet
ELC X-Serie-V1.5-06.18-D
Technische Änderungen vorbehalten

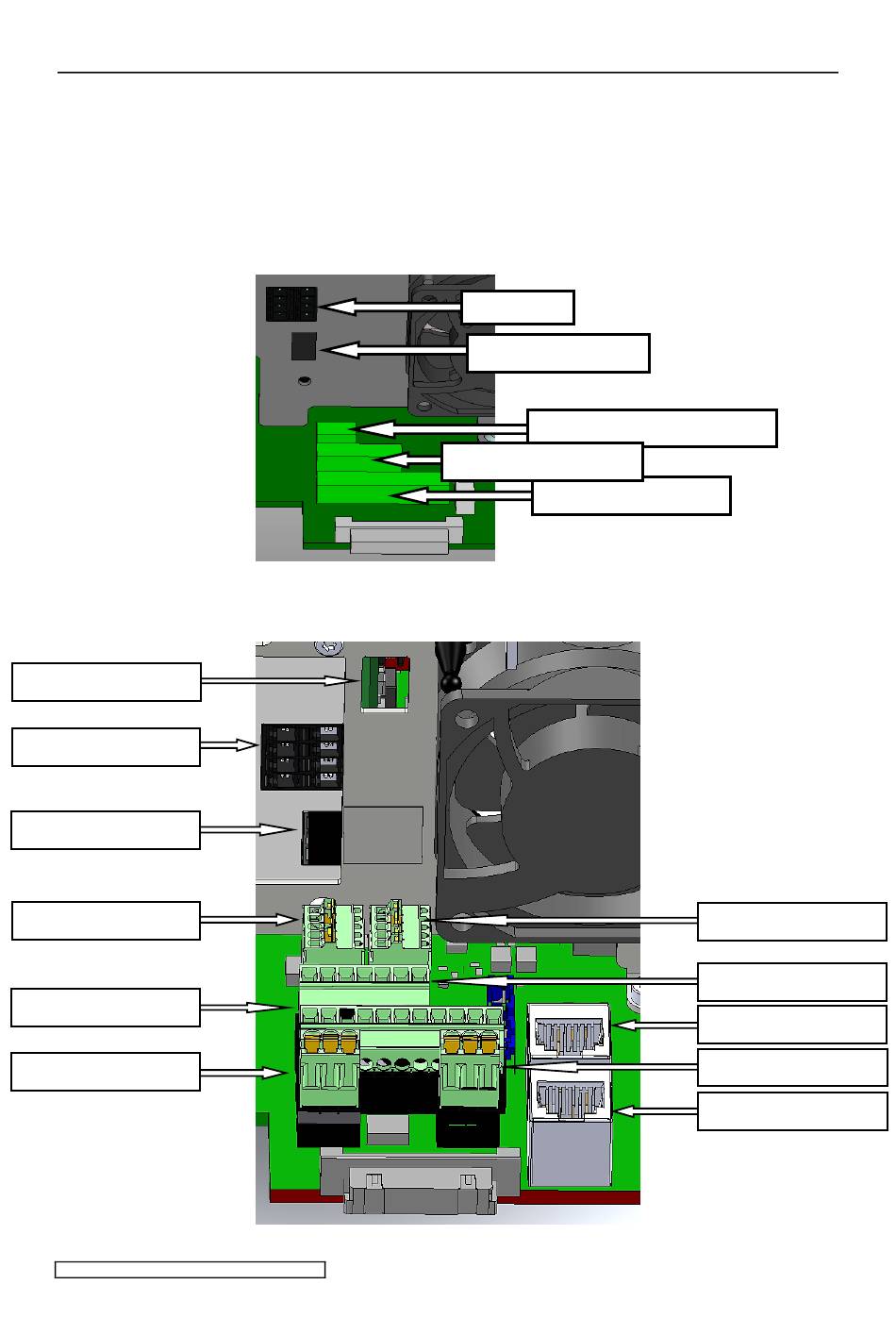

Abb. 12:
Steuer- und Busanschlüsse X4-X8
Abb. 13:
Steuer- und Busanschlüsse ab X12
X1/X2 : BUS
X3: BUS T-Koppler
X808: Serviceschnittstelle
X806: Steuerleitung
X805: Steuerleitung
Seite 18
X123: int. Verbindung
X806: Steuerleitung
X605: int. Verbindung
X104: Service PFC
X604: int. Verbindung
