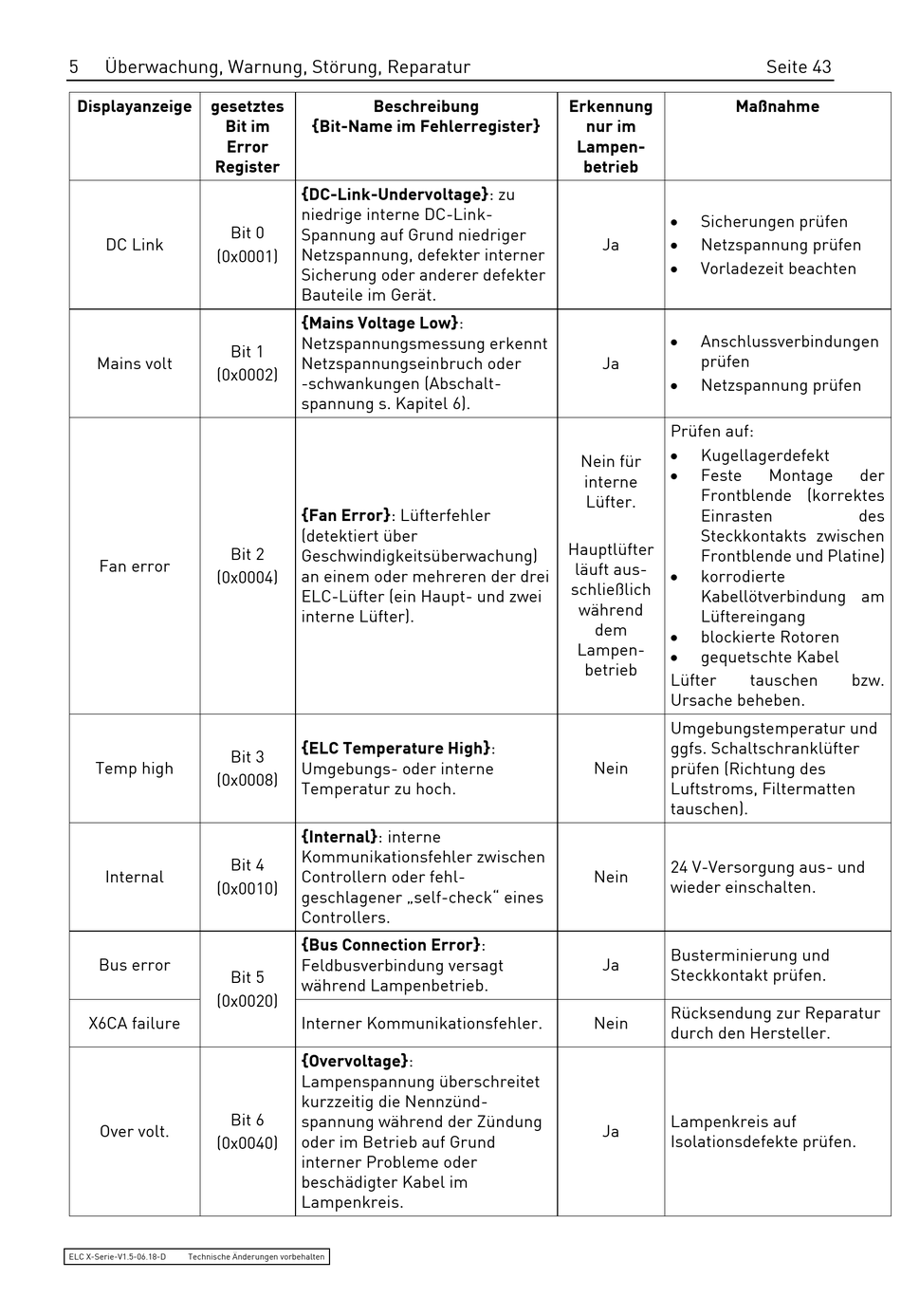

Überwachung, Warnung, Störung, Reparatur
Displayanzeige
gesetztes
Bit im
Error
Register
Bit 0
DC Link
(0x0001)
Bit 1
Mains volt
(0x0002)
Bit 2
Fan error
(0x0004)
Bit 3
Temp high
(0x0008)
Bit 4
Internal
(0x0010)
Bus error
Bit 5
(0x0020)
X6CA failure
Bit 6
Over volt.
(0x0040)
ELC X-Serie-V1.5-06.18-D
Technische Änderungen vorbehalten
Beschreibung
{Bit-Name im Fehlerregister}
{DC-Link-Undervoltage}: zu
niedrige interne DC-Link-
Spannung auf Grund niedriger
Netzspannung, defekter interner
Sicherung oder anderer defekter
Bauteile im Gerät.
{Mains Voltage Low}:
Netzspannungsmessung erkennt
Netzspannungseinbruch oder
-schwankungen (Abschalt-
spannung s. Kapitel 6).
{Fan Error}: Lüfterfehler
(detektiert über
Geschwindigkeitsüberwachung)
an einem oder mehreren der drei
ELC-Lüfter (ein Haupt- und zwei
interne Lüfter).
{ELC Temperature High}:
Umgebungs- oder interne
Temperatur zu hoch.
{Internal}: interne
Kommunikationsfehler zwischen
Controllern oder fehl-
geschlagener „self-check" eines
Controllers.
{Bus Connection Error}:
Feldbusverbindung versagt
während Lampenbetrieb.
Interner Kommunikationsfehler.
{Overvoltage}:
Lampenspannung überschreitet
kurzzeitig die Nennzünd-
spannung während der Zündung
oder im Betrieb auf Grund
interner Probleme oder
beschädigter Kabel im
Lampenkreis.
Erkennung
Maßnahme
nur im
Lampen-
betrieb
Sicherungen prüfen
Ja
Netzspannung prüfen
Vorladezeit beachten
Anschlussverbindungen
prüfen
Ja
Netzspannung prüfen
Prüfen auf:
Kugellagerdefekt
Nein für
Feste
interne
Frontblende (korrektes
Lüfter.
Einrasten
Steckkontakts zwischen
Hauptlüfter
Frontblende und Platine)
läuft aus-
korrodierte
schließlich
Kabellötverbindung am
während
Lüftereingang
dem
blockierte Rotoren
Lampen-
gequetschte Kabel
betrieb
Lüfter
Ursache beheben.
Umgebungstemperatur und
ggfs. Schaltschranklüfter
Nein
prüfen (Richtung des
Luftstroms, Filtermatten
tauschen).
24 V-Versorgung aus- und
Nein
wieder einschalten.
Busterminierung und
Ja
Steckkontakt prüfen.
Rücksendung zur Reparatur
Nein
durch den Hersteller.
Lampenkreis auf
Ja
Isolationsdefekte prüfen.
Seite 43
Montage
der
des
tauschen
bzw.
