IN1,...,IN4 analoge Prozesseingänge
Thermoelement Tc (ITS90) J,K,R,S,T (IEC 584-1,CEI EN 60584-1, 60584-2)
Widerstandsthermometer RTD (ITS90) Pt100 (DIN 43760) Max. Leitungswiderstand 20Ohm
IN5,...,IN8 analoge Hilfseingänge (Option)
Thermoelement Tc (ITS90) J,K,R,S,T (IEC 584-1,CEI EN 60584-1, 60584-2)
Line Voltage and Current measurement
RMS current measurement function Load current read; minimum measurable current: 2A (model 30KW), 4A (model 60KW),
Accuracy RMS current measurement 2% f.s. at room temperature of 25°C in start mode ZC and BF in mode PA
RMS voltage measurement function Line voltage read; (acquisition of voltage values is valid for voltage in range 90...530Vac)
Accuracy RMS voltage measurement 1% f.s. with neutral connected; 3% f.s. without neutral.
Current and Voltage sampling time 0,25 ms
DI1,...,DI2 Digitaleingänge
OUT1,...,OUT4 Regelausgänge für Heizen, direkt an die Halbleiterrelais
OUT5,...,OUT8 Regelausgänge für Kühlen (Option)
OUT9, OUT10 Alarme
SCHNITTSTELLE 1 (always present)
80404I_MHW_GFX4-IR_10-2019_DEU

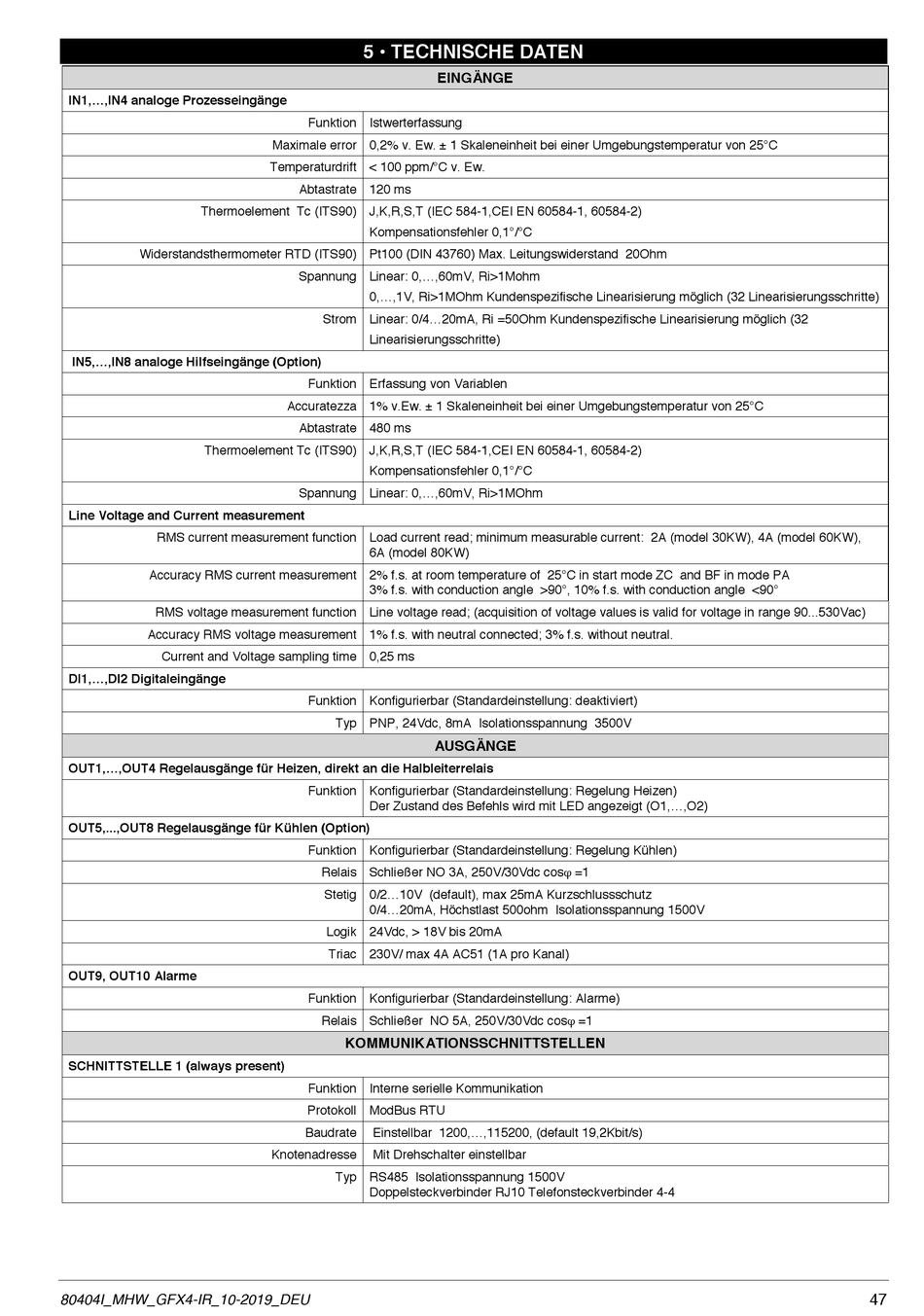

5 • TECHNISCHE DATEN
EINGÄNGE
Funktion Istwerterfassung
Maximale error 0,2% v. Ew. ± 1 Skaleneinheit bei einer Umgebungstemperatur von 25°C
Temperaturdrift < 100 ppm/°C v. Ew.
Abtastrate 120 ms
Kompensationsfehler 0,1°/°C
Spannung Linear: 0,...,60mV, Ri>1Mohm
0,...,1V, Ri>1MOhm Kundenspezifische Linearisierung möglich (32 Linearisierungsschritte)
Strom Linear: 0/4...20mA, Ri =50Ohm Kundenspezifische Linearisierung möglich (32
Linearisierungsschritte)
Funktion Erfassung von Variablen
Accuratezza 1% v.Ew. ± 1 Skaleneinheit bei einer Umgebungstemperatur von 25°C
Abtastrate 480 ms
Kompensationsfehler 0,1°/°C
Spannung Linear: 0,...,60mV, Ri>1MOhm
6A (model 80KW)
3% f.s. with conduction angle >90°, 10% f.s. with conduction angle <90°
Funktion Konfigurierbar (Standardeinstellung: deaktiviert)
Typ PNP, 24Vdc, 8mA Isolationsspannung 3500V
AUSGÄNGE
Funktion Konfigurierbar (Standardeinstellung: Regelung Heizen)
Der Zustand des Befehls wird mit LED angezeigt (O1,...,O2)
Funktion Konfigurierbar (Standardeinstellung: Regelung Kühlen)
Relais Schließer NO 3A, 250V/30Vdc cosj =1
Stetig 0/2...10V (default), max 25mA Kurzschlussschutz
0/4...20mA, Höchstlast 500ohm Isolationsspannung 1500V
Logik 24Vdc, > 18V bis 20mA
Triac 230V/ max 4A AC51 (1A pro Kanal)
Funktion Konfigurierbar (Standardeinstellung: Alarme)
Relais Schließer NO 5A, 250V/30Vdc cosj =1
KOMMUNIKATIONSSCHNITTSTELLEN
Funktion Interne serielle Kommunikation
Protokoll ModBus RTU
Baudrate Einstellbar 1200,...,115200, (default 19,2Kbit/s)
Knotenadresse Mit Drehschalter einstellbar
Typ RS485 Isolationsspannung 1500V
Doppelsteckverbinder RJ10 Telefonsteckverbinder 4-4
