Port2 (Feldbus): Steckverbinder S4, S5 MODBUS RTU/CANopen o EUROMAP 66

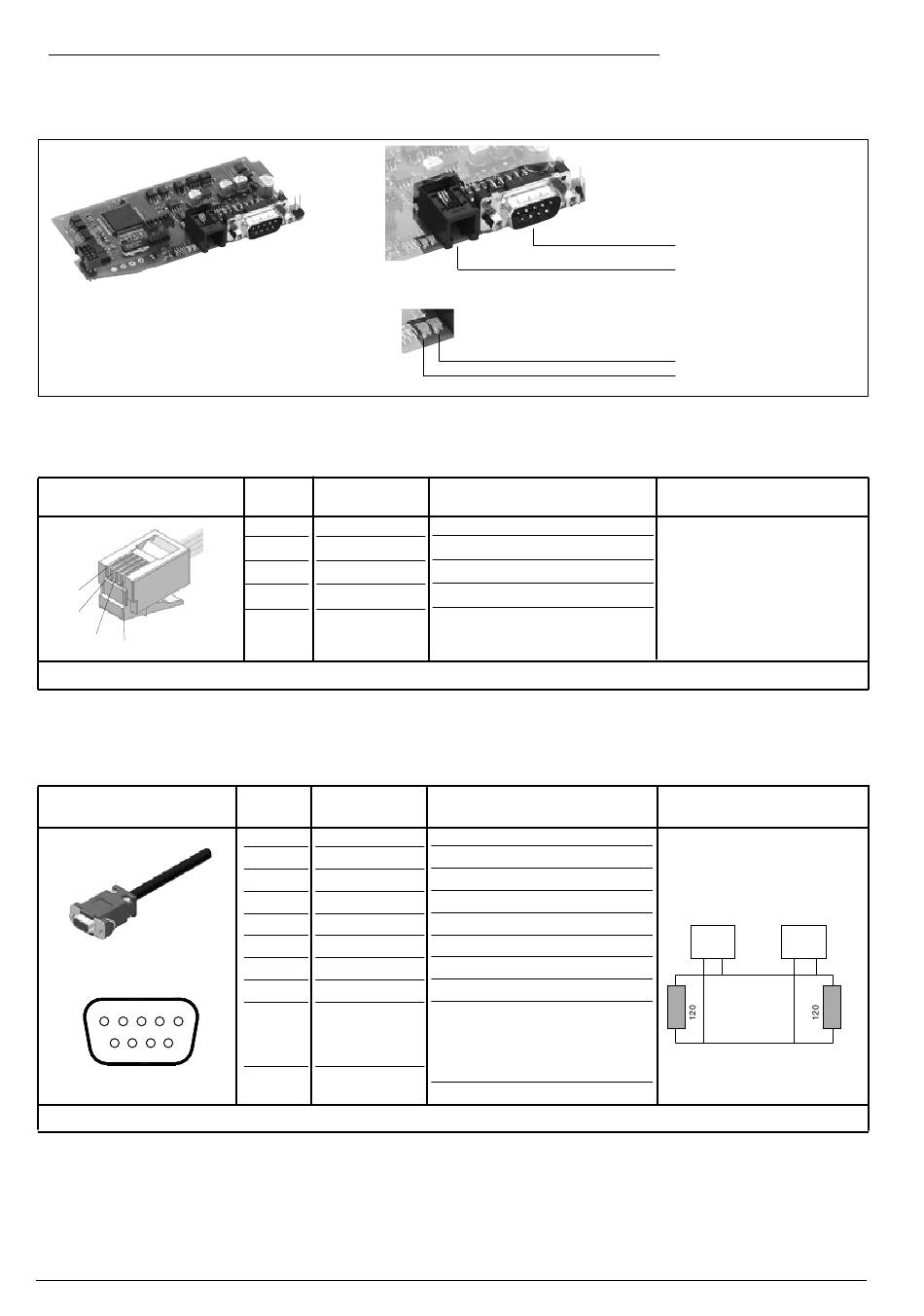

Abbildung 33 Port2: Feldbusschnittstelle Modbus RTU/CANOpen oder EUROMAP 66
Tabelle 24
Steckverbinder S4
RJ10 4-4 Stecker
4
3
2
1
Kabeltyp: Telefon-flachbandkabel für Stecker 4-4 Leiter 28AWG
Tabelle 25
Steckverbinder S5
D-SUB 9 polig Innengewinde
5 4 3 2 1
9 8 7 6
Kabeltyp: Abgeschirmt 2 Paare 22/24AWG konform mit CANopen.
26
Nr. Pin
Name
1 GND1 (**)
2 Rx/Tx+
3 Rx/Tx-
4 +V (reserviert)
Nr. Pin Name
1 -
2 CAN_L
3 CAN_GND
4 -
5 (CAN_SHLD)
6 (GND)
7 CAN_H
8 -
9 (CAN_V+)
Beschreibung
-
Datenempfang-/-übertragung (A+)
Datenempfang-/-übertragung (B-)
-
Beschreibung
Reserviert
CAN_L bus line (CAN Low)
CAN Masse
Reserviert
Option CAN Schirm
Option Masse
CAN_H bus line (domination high)
Reserviert
CAN externe Spannungsversorgung
(ausschließlich zur Versorgung von
Repeatern oder Optokopplern, falls
eine galvanische Trennung der
Schnittstelle erforderlich ist.)
Steckverbinder S5
aussengewinde
Steckverbinder S4
innengewinde
Led Rot
Led Grün
Anmerkung
(**) Es empfiehlt sich, auch das
Signal GND zwischen Modbus-
Geräten mit Leitungslängen
> 100 m anzuschließen.
Anmerkung
Die Terminierungswiderstände
müssen wie in der Abbildung
gezeigt angeschlossen werden.
node 1 . . . . . . . . node n
CAN_H
CAN Bus Line
CAN_L
