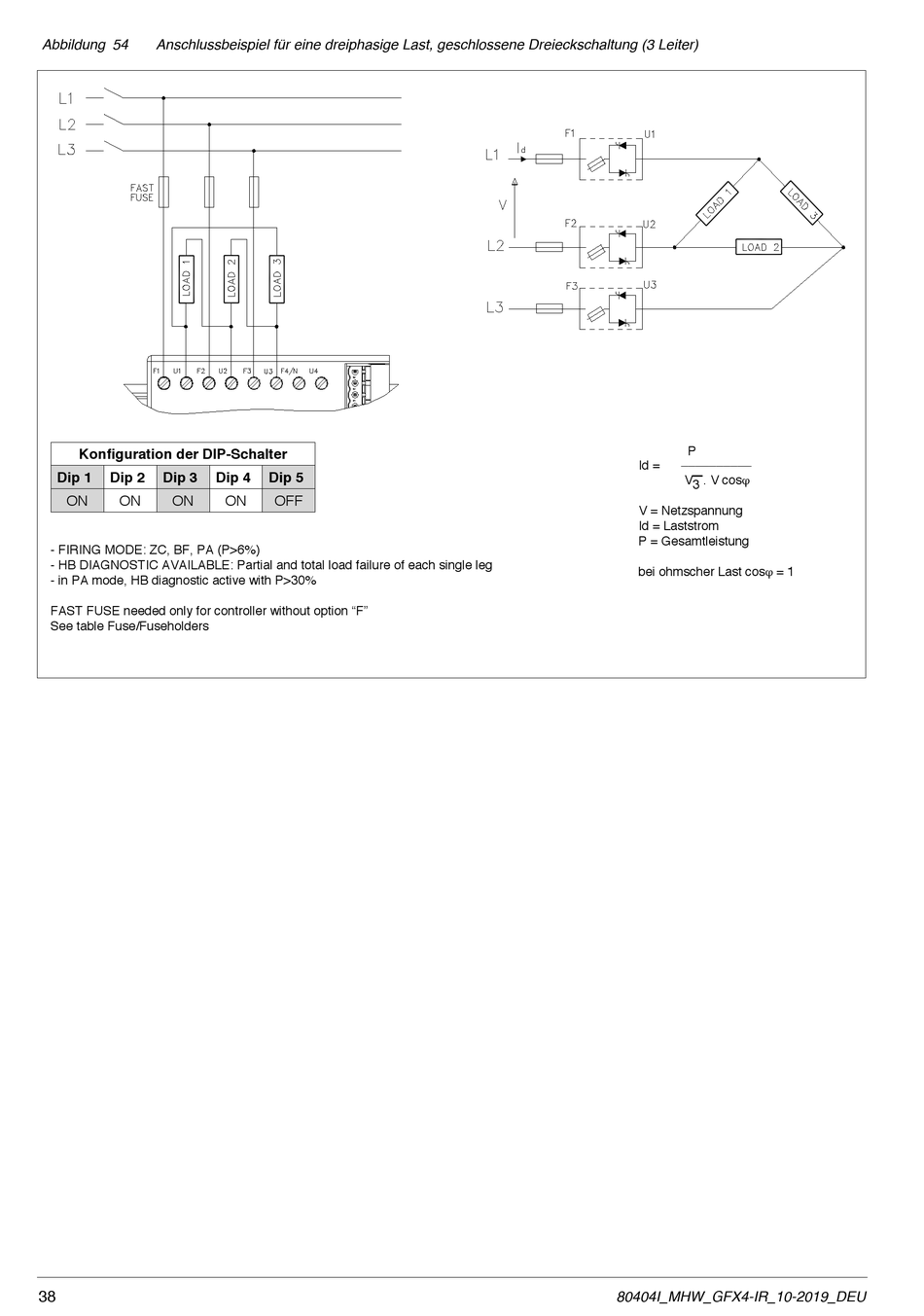

Abbildung 54 Anschlussbeispiel für eine dreiphasige Last, geschlossene Dreieckschaltung (3 Leiter)
Konfiguration der DIP-Schalter
Dip 1 Dip 2 Dip 3
ON ON ON
- FIRING MODE: ZC, BF, PA (P>6%)
- HB DIAGNOSTIC AVAILABLE: Partial and total load failure of each single leg
- in PA mode, HB diagnostic active with P>30%
FAST FUSE needed only for controller without option "F"
See table Fuse/Fuseholders
38
Dip 4 Dip 5
ON OFF
P
__________
Id =
V 3 . V cosj
V = Netzspannung
Id = Laststrom
P = Gesamtleistung
bei ohmscher Last cosj = 1
