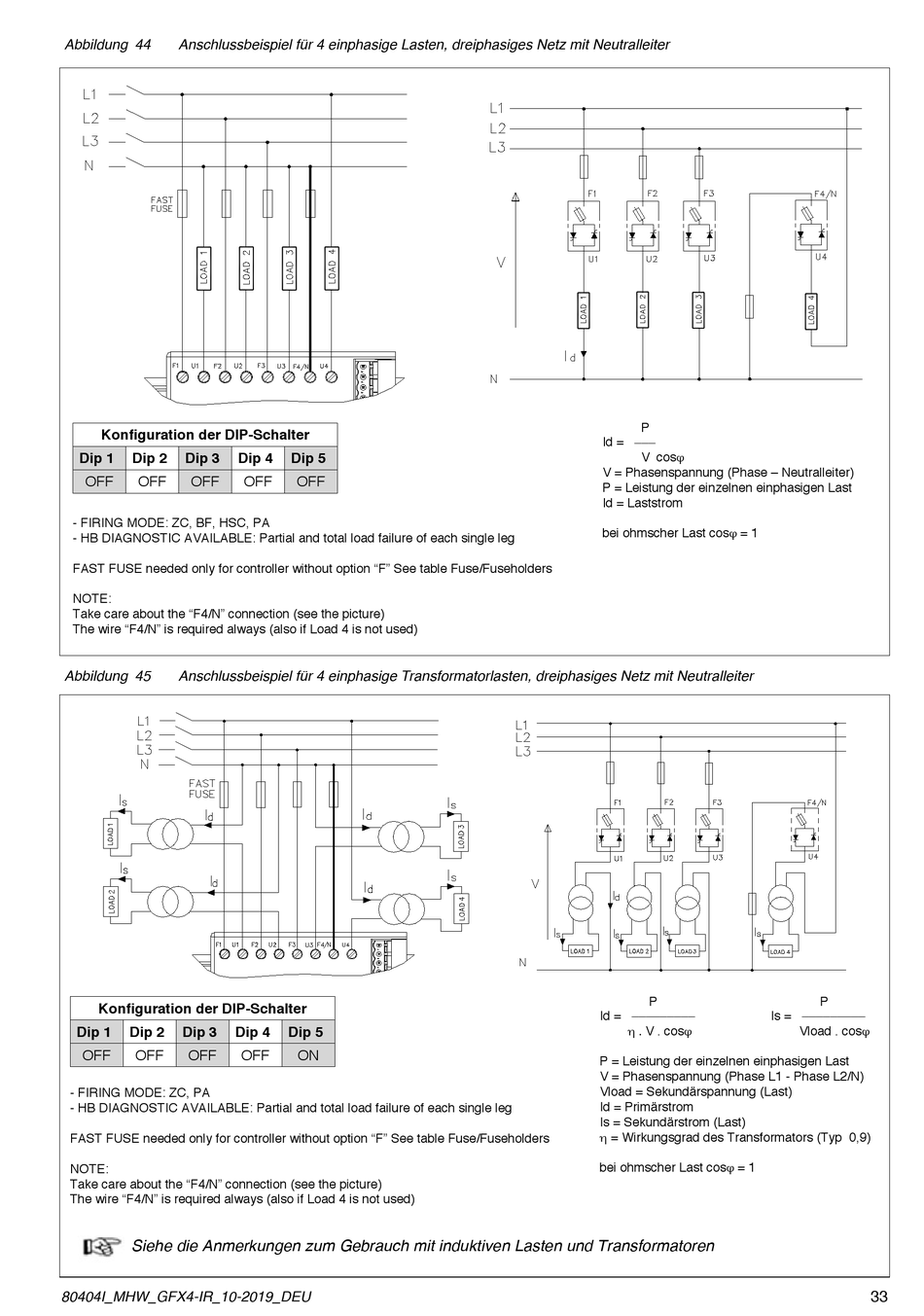

Abbildung 44 Anschlussbeispiel für 4 einphasige Lasten, dreiphasiges Netz mit Neutralleiter
Konfiguration der DIP-Schalter
Dip 1 Dip 2 Dip 3
OFF OFF OFF
- FIRING MODE: ZC, BF, HSC, PA
- HB DIAGNOSTIC AVAILABLE: Partial and total load failure of each single leg
FAST FUSE needed only for controller without option "F" See table Fuse/Fuseholders
NOTE:
Take care about the "F4/N" connection (see the picture)
The wire "F4/N" is required always (also if Load 4 is not used)
Abbildung 45 Anschlussbeispiel für 4 einphasige Transformatorlasten, dreiphasiges Netz mit Neutralleiter
Konfiguration der DIP-Schalter
Dip 1 Dip 2 Dip 3
OFF OFF OFF
- FIRING MODE: ZC, PA
- HB DIAGNOSTIC AVAILABLE: Partial and total load failure of each single leg
FAST FUSE needed only for controller without option "F" See table Fuse/Fuseholders
NOTE:
Take care about the "F4/N" connection (see the picture)
The wire "F4/N" is required always (also if Load 4 is not used)
Siehe die Anmerkungen zum Gebrauch mit induktiven Lasten und Transformatoren
80404I_MHW_GFX4-IR_10-2019_DEU
Dip 4 Dip 5
OFF OFF
Dip 4 Dip 5
OFF ON
P
Id = ___
V cosj
V = Phasenspannung (Phase – Neutralleiter)
P = Leistung der einzelnen einphasigen Last
Id = Laststrom
bei ohmscher Last cosj = 1
P
Id = _________ Is = _________
h . V . cosj
P = Leistung der einzelnen einphasigen Last
V = Phasenspannung (Phase L1 - Phase L2/N)
Vload = Sekundärspannung (Last)
Id = Primärstrom
Is = Sekundärstrom (Last)
h = Wirkungsgrad des Transformators (Typ 0,9)
bei ohmscher Last cosj = 1
P
Vload . cosj
