Port2 (Feldbus): Steckverbinder S4, S5 MODBUS RTU/MODBUS RTU

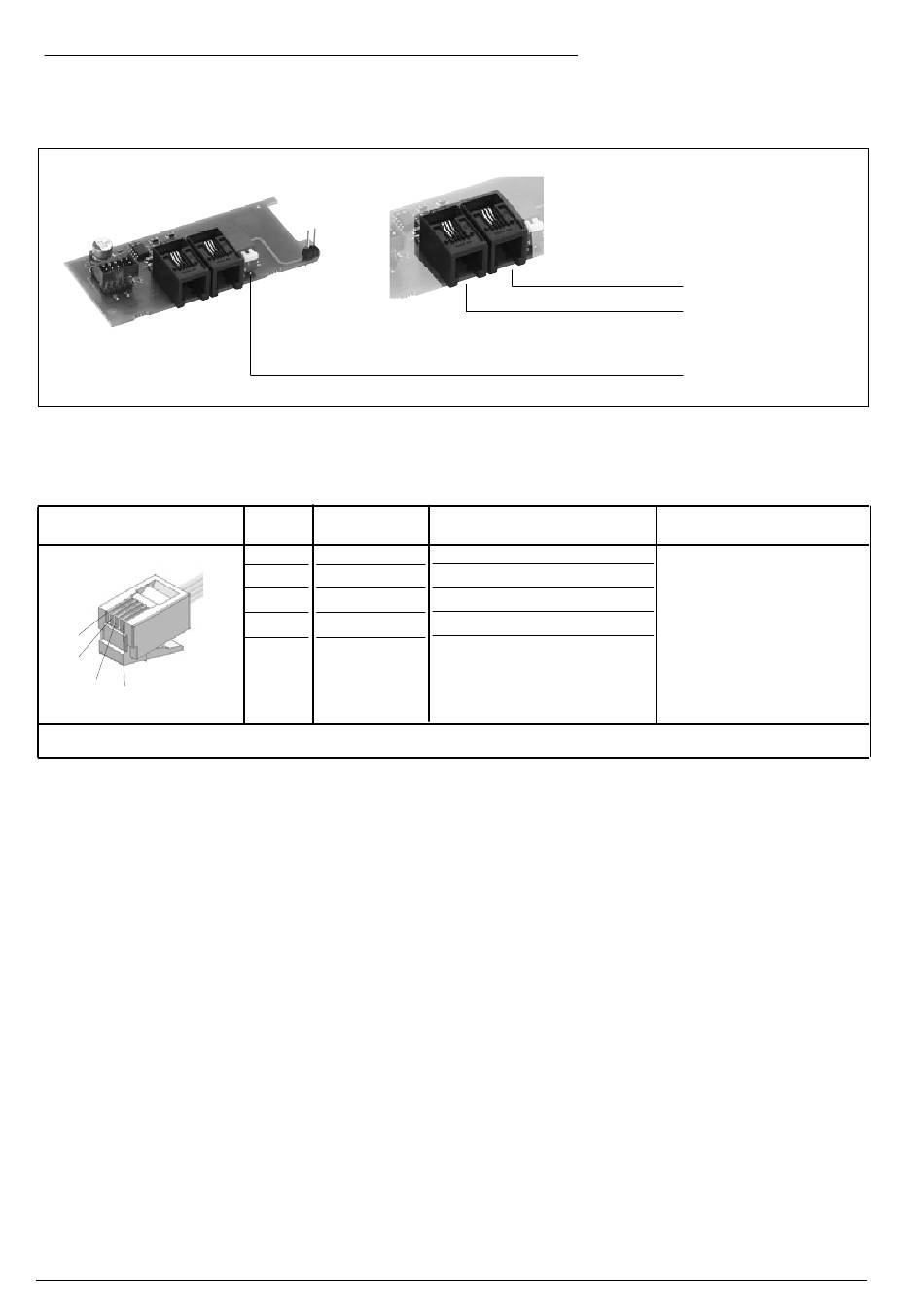

Abbildung 31 Port2: Feldbusschnittstelle Fieldbus Modbus RTU/Modbus RTU
Tabelle 21
Steckverbinder S4/S5
RJ10 4-4 Stecker
4
3
2
1
Kabeltyp: Telefon-flachbandkabel für Stecker 4-4 Leiter 28AWG
24
Nr. Pin Name
1 GND1 (**)
2 Tx/Rx+
3 Tx/Rx-
4 +V (reserviert)
Beschreibung
-
Datenempfang-/-übertragung (A+)
Datenempfang-/-übertragung (B-)
-
80404I_MHW_GFX4-IR_10-2019_DEU
Steckverbinder S5
Steckverbinder S4
Terminierung der Leitung (*)
Anmerkung
(*) Es empfiehlt sich, die
Terminierung der RS485-Leitung
beim letzten Gerät der Modbus-
Leitung vorzusehen; siehe DIP-
Schalter.
(**) Es empfiehlt sich, auch das
Signal GND zwischen Modbus-
Geräten mit Leitungslängen
> 100 m anzuschließen.
