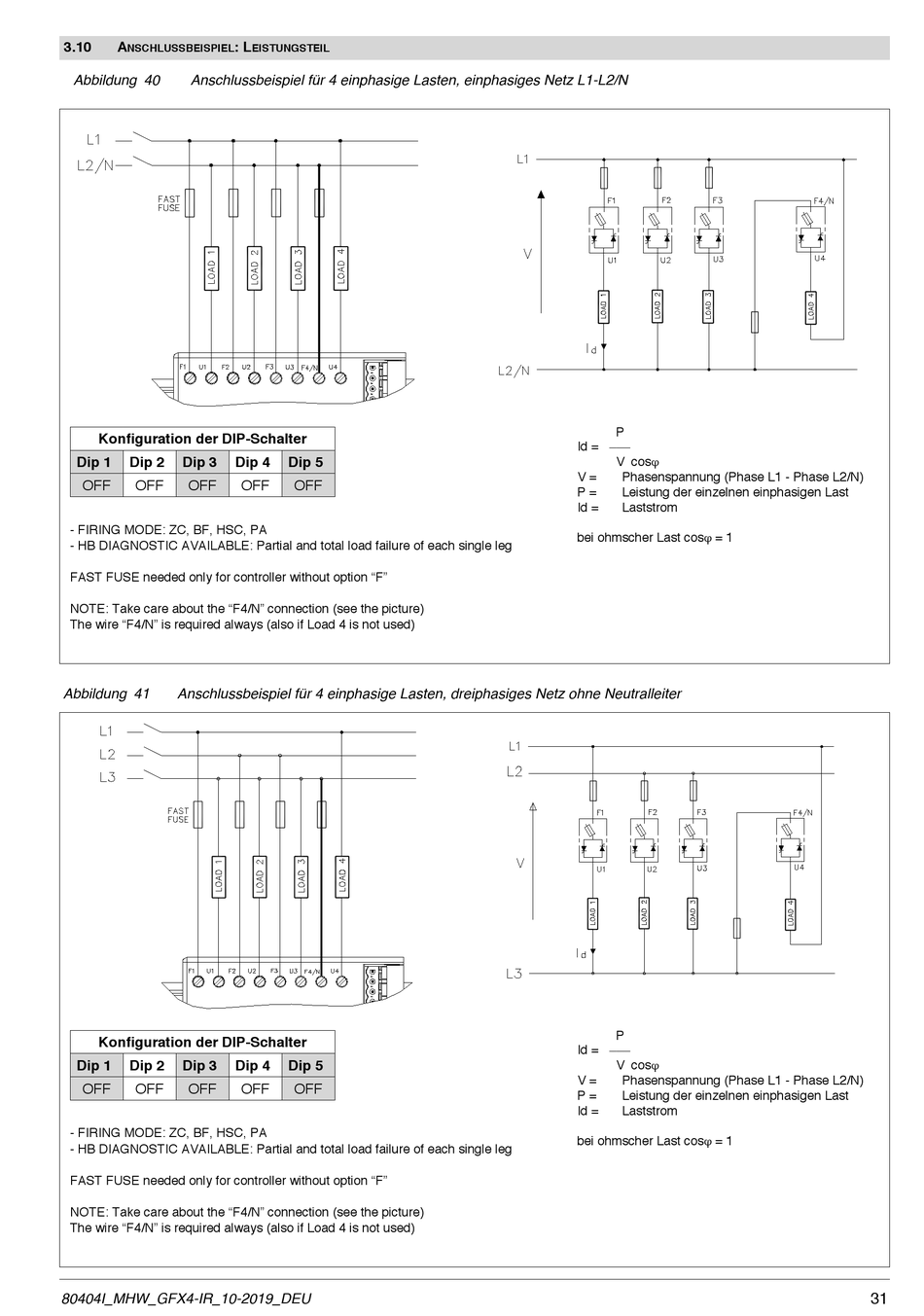

Abbildung 40 Anschlussbeispiel für 4 einphasige Lasten, einphasiges Netz L1-L2/N
Konfiguration der DIP-Schalter
Dip 1 Dip 2 Dip 3
OFF OFF OFF
- FIRING MODE: ZC, BF, HSC, PA
- HB DIAGNOSTIC AVAILABLE: Partial and total load failure of each single leg
FAST FUSE needed only for controller without option "F"
NOTE: Take care about the "F4/N" connection (see the picture)
The wire "F4/N" is required always (also if Load 4 is not used)
Abbildung 41 Anschlussbeispiel für 4 einphasige Lasten, dreiphasiges Netz ohne Neutralleiter
Konfiguration der DIP-Schalter
Dip 1 Dip 2 Dip 3
OFF OFF OFF
- FIRING MODE: ZC, BF, HSC, PA
- HB DIAGNOSTIC AVAILABLE: Partial and total load failure of each single leg
FAST FUSE needed only for controller without option "F"
NOTE: Take care about the "F4/N" connection (see the picture)
The wire "F4/N" is required always (also if Load 4 is not used)
80404I_MHW_GFX4-IR_10-2019_DEU
eistungsteil
Dip 4 Dip 5
OFF OFF
Dip 4 Dip 5
OFF OFF
P
Id = ___
V cosj
V = Phasenspannung (Phase L1 - Phase L2/N)
P = Leistung der einzelnen einphasigen Last
Id = Laststrom
bei ohmscher Last cosj = 1
P
Id = ___
V cosj
V = Phasenspannung (Phase L1 - Phase L2/N)
P = Leistung der einzelnen einphasigen Last
Id = Laststrom
bei ohmscher Last cosj = 1
