3.8 s k
erielle ommunikAtionschnittstellen

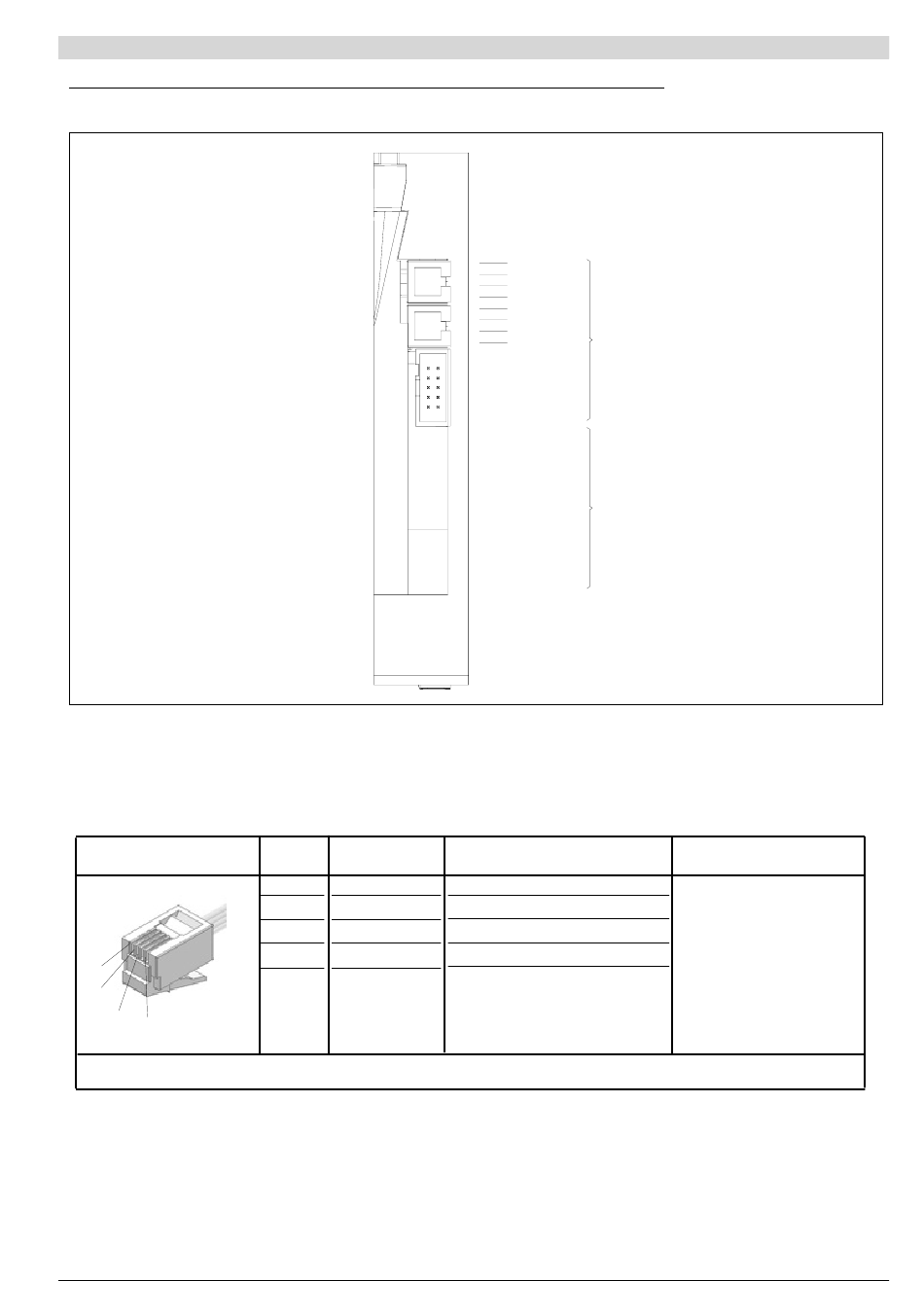

Port1 (interner Bus): Serielle Schnittstelle Modbus – Steckverbinder S1, S2, S3
Abbildung 30
Steckverbinder S3 für Anschluss an Bedienterminal GFX-OP oder an Geflex Slave-Module (GFX-S1, GFX-S2)
Tabelle 20
Steckverbinder S1/S2
RJ10 4-4 Stecker
4
3
2
1
Kabeltyp: Telefon-Flachbandkabel für Stecker 4-4 Leiter 28AWG
80404I_MHW_GFX4-IR_10-2019_DEU
Nr. Pin Name
1 GND1 (**)
2 Tx/Rx+
3 Tx/Rx-
4 +V (reserviert)
4 +VI
3 Tx/Rx-
S1
2 Tx/Rx+
1 GNDI
4 +VI
3 Tx/Rx-
S2
2 Tx/Rx+
Port 1
1 GNDI
S3
S4
Port 2
S5
Beschreibung
-
Datenempfang-/-übertragung (A+)
Datenempfang-/-übertragung (B-)
-
Anmerkung
(*) Es empfiehlt sich, die
Terminierung der RS485-
Leitung beim letzten Gerät der
Modbus-Leitung vorzusehen;
siehe DIP-Schalter.
(**) Es empfiehlt sich, auch das
Signal GND zwischen Modbus-
Geräten mit Leitungslängen
> 100 m anzuschließen.
