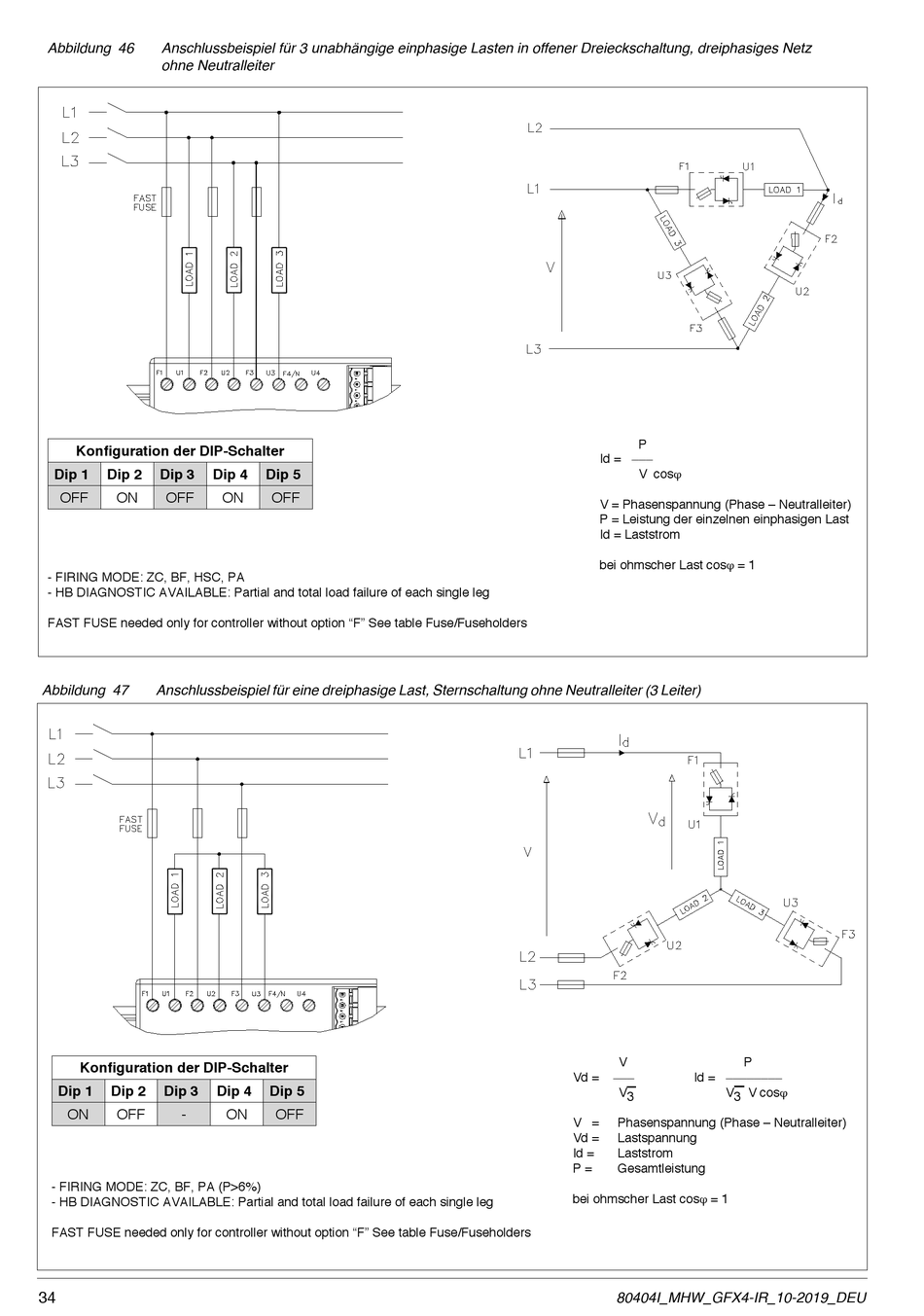

Abbildung 46 Anschlussbeispiel für 3 unabhängige einphasige Lasten in offener Dreieckschaltung, dreiphasiges Netz
ohne Neutralleiter
Konfiguration der DIP-Schalter
Dip 1 Dip 2 Dip 3 Dip 4
OFF ON OFF
- FIRING MODE: ZC, BF, HSC, PA
- HB DIAGNOSTIC AVAILABLE: Partial and total load failure of each single leg
FAST FUSE needed only for controller without option "F" See table Fuse/Fuseholders
Abbildung 47 Anschlussbeispiel für eine dreiphasige Last, Sternschaltung ohne Neutralleiter (3 Leiter)
Konfiguration der DIP-Schalter
Dip 1 Dip 2 Dip 3
ON OFF -
- FIRING MODE: ZC, BF, PA (P>6%)
- HB DIAGNOSTIC AVAILABLE: Partial and total load failure of each single leg
FAST FUSE needed only for controller without option "F" See table Fuse/Fuseholders
34
Dip 5
ON OFF
Dip 4 Dip 5
ON OFF
P
Id = ___
V cosj
V = Phasenspannung (Phase – Neutralleiter)
P = Leistung der einzelnen einphasigen Last
Id = Laststrom
bei ohmscher Last cosj = 1
V P
___ Id = ________
Vd =
V 3 V 3 V cosj
V = Phasenspannung (Phase – Neutralleiter)
Vd = Lastspannung
Id = Laststrom
P = Gesamtleistung
bei ohmscher Last cosj = 1
