eschreiBung der

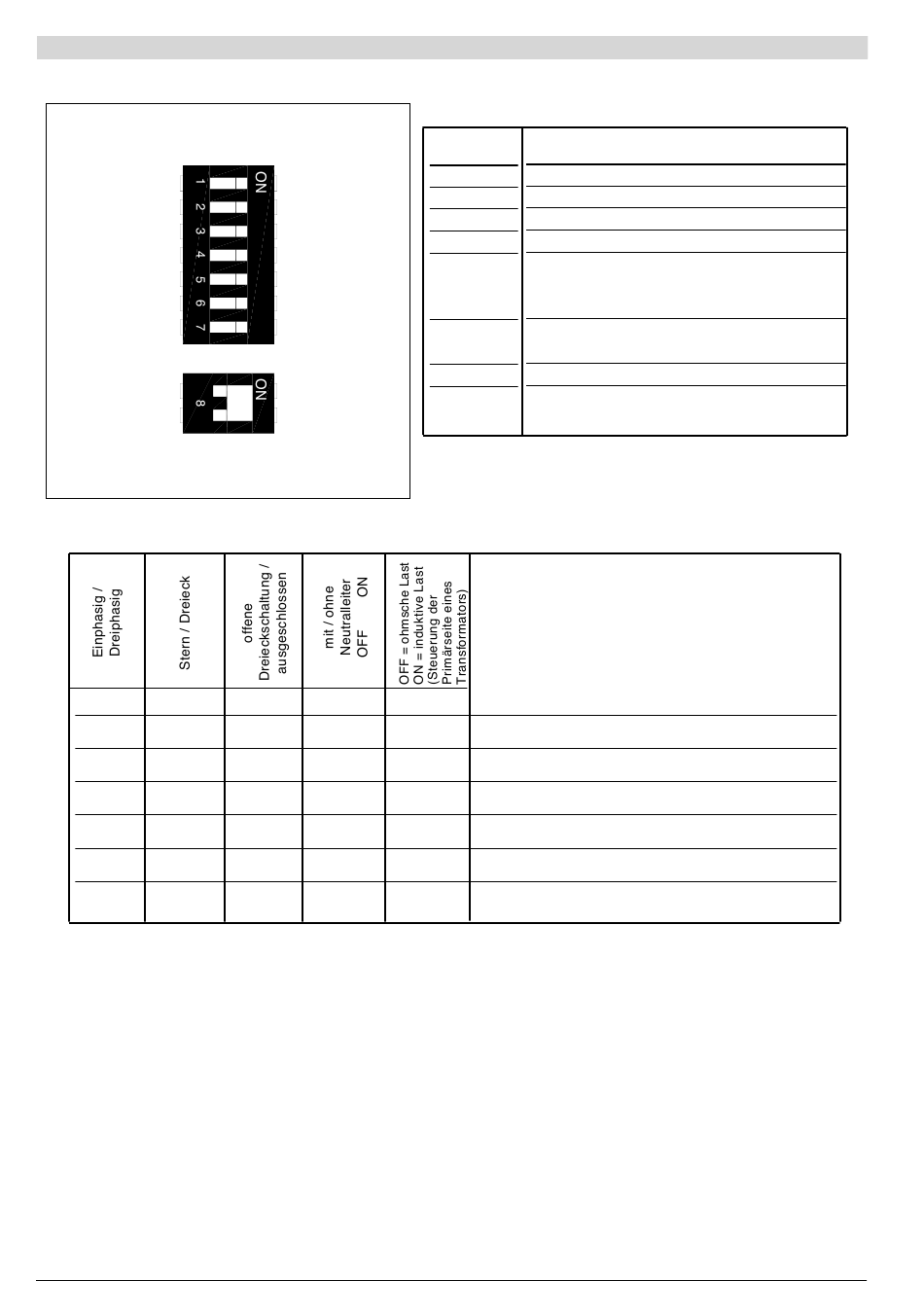

Abbildung 29
Tabelle 19
Dip 1 Dip 2
OFF OFF
OFF ON
ON ON
ON ON
ON OFF
ON OFF
WICHTIGER HINWEIS
NACH DEM EINSTELLEN DER DIP-SCHALTER IST DIE FOLGENDE PROZEDUR ZUM INITIALISIEREN DER
PARAMETER ERFORDERLICH:
- KONTROLLIEREN, OB DIE DIP-SCHALTER 1-2-3-4-5 RICHTIG EINGESTELLT SIND.
- AUCH DEN DIP-SCHALTER NR. 6 AUF "ON" SCHALTEN (WERKSEINSTELLUNG).
- DAS GERÄT MIT 24 VDC SPEISEN.
- ABWARTEN, BIS DIE GRÜNE LED "RUN" REGELMÄSSIG BLINKT.
- DEN DIP-SCHALTER NR. 6 AUF "OFF" SCHALTEN.
- DIE KONFIGURATION IST NUN ORDNUNGSGEMÄSS IM GERÄT AKTIVIERT.
22
dip-s
chAlter
Dip 3 Dip 4
OFF OFF
OFF OFF/ON
OFF OFF/ON
ON OFF/ON
- ON
- OFF
Tabelle 18
DIP-Schalter
Für den Anschlusstyp (siehe Tabelle 19)
1
Für den Anschlusstyp (siehe Tabelle 19)
2
Für den Anschlusstyp (siehe Tabelle 19)
3
Für den Anschlusstyp (siehe Tabelle 19)
4
OFF = ohmsche Last
5
ON = induktive Last (Steuerung der Primärseite
eines Transformators))
ON = Wiederherstellen der werkseitigen
6
Konfiguration
ON = Funktion Simulation 4 Geflex
7
ON = ON zum Einfügen der Leitungsterminierung
8
Port1 / RS485
Dip 5 Anschlusstyp
OFF/ON 4 einphasige Lasten
OFF/ON 3 unabhängige einphasige Lasten, offene Dreieckschaltung
OFF/ON dreiphasiger Last offene Dreieckschaltung
OFF/ON dreiphasige Last, geschlossene Dreieckschaltung
OFF/ON dreiphasige Last, Sternschaltung ohne Neutralleiter
OFF/ON dreiphasige Last, Sternschaltung mit Neutralleiter
