ANMERKUNGEN ZUM GEBRAUCH MIT INDUKTIVEN LASTEN UND TRANSFORMATOREN

a) Einen Varistor (MOV) zwischen jeden Leiter der Primärwicklung des Transformators und Erde schalten.
Eigenschaften des Varistors: Nennspannung 660Veff,..., 1000Veff; Min. Energie 100J
b) Der vom Gerät steuerbare maximale Strom ist gegenüber dem Nennwert des Produkts herabgesetzt (siehe
Technische Eigenschaften).
c) Für die Ansteuerungsarten ZC und BF die Funktion für die Ansteuerverzögerung verwenden, um die
Magnetisierungsstromspitze zu begrenzen.
d) Für die Ansteuerungsart PA die Softstart-Funktion verwenden.
e) NICHT die Ansteuerungsart HSC verwenden.
f)
Keine RC-Löschkombination mit der Primärwicklung des Transformators parallel schalten.
g) Den DIP-Schalter Nr. 5 stets auf ON schalten (und die in Abschnitt 3.7 beschriebene anfängliche Konfigurations-
prozedur ausführen.

Ansteuerungsarten

Der GFX4-IR sieht bei der Leistungsregelung die folgenden Arten vor:
- Modulation mittels Änderung der Anzahl von Durchschaltzyklen mit Nulldurchgangssteuerung.
- Modulation mittels Änderung des Phasenwinkels

Nulldurchgangsschaltung

Diese Betriebsart eliminiert EMV-Störungen. Hierbei erfolgt die Steuerung der Leistung an die Last mittels einer Reihe
von Durchschaltzyklen ON und Sperrzyklen OFF.
ZC -
mit konstanter Zykluszeit (Tc ≥_1 s; Einstellbereich: 1 bis 200 s)
Die Zykluszeit ist im Verhältnis zu der an die Last abzugebenden Leistung in eine Reihe von Durchschalt- und
Sperrzyklen unterteilt.

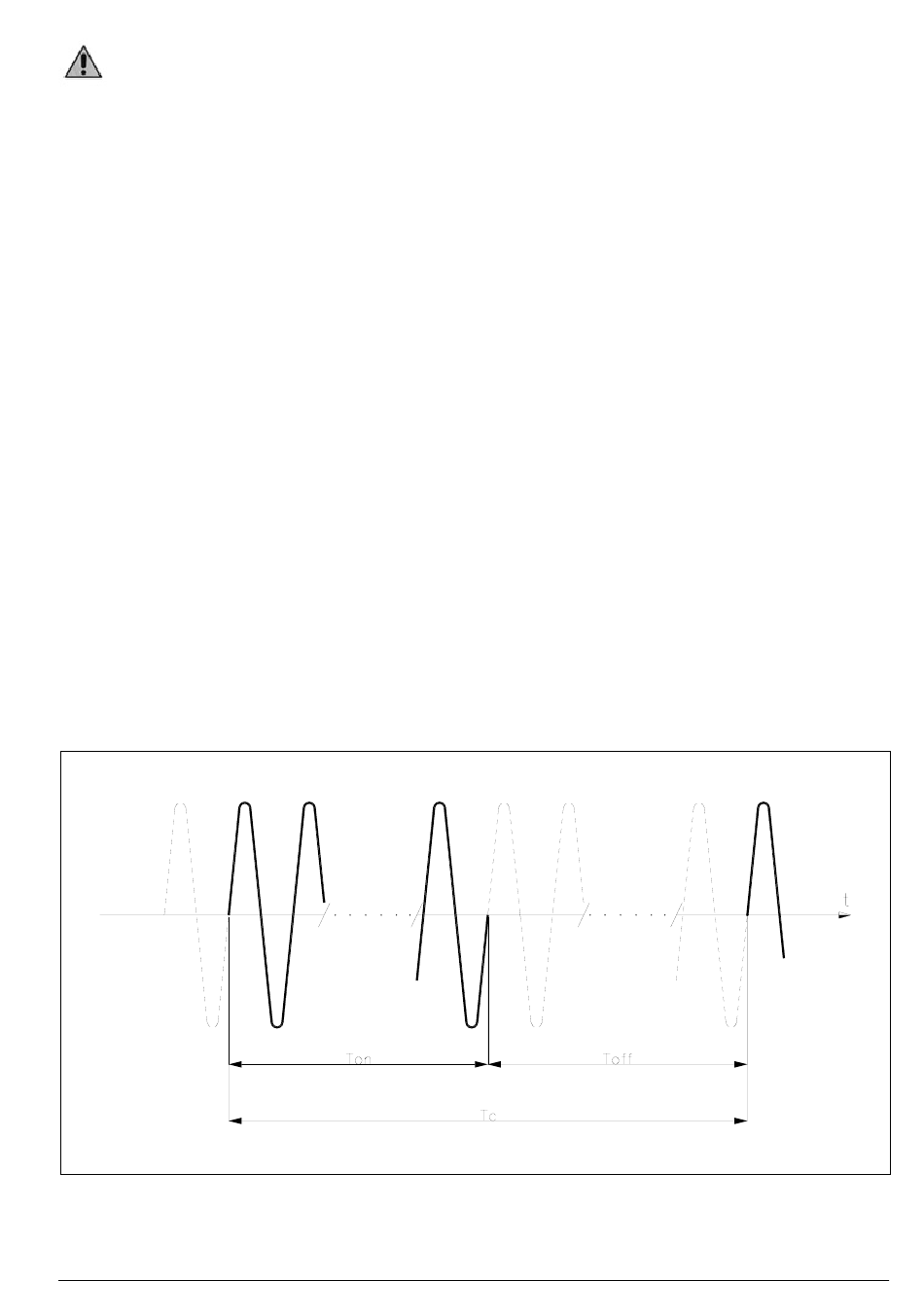

Abbildung 55
Betragen beispielsweise Tc = 10s und die Leistung 20% erfolgen die Durchschaltung für 2 s (100 Durchschaltzyklen
bei 50Hz) und die Sperrung für 8 s (400 Durchschaltzyklen bei 50Hz).
