gefran GFX4-IR Bedienungsanleitung Und Sicherheitshinweise Seite 25

Port2 (Feldbus): Steckverbinder S4, S5 MODBUS RTU/Profibus DP

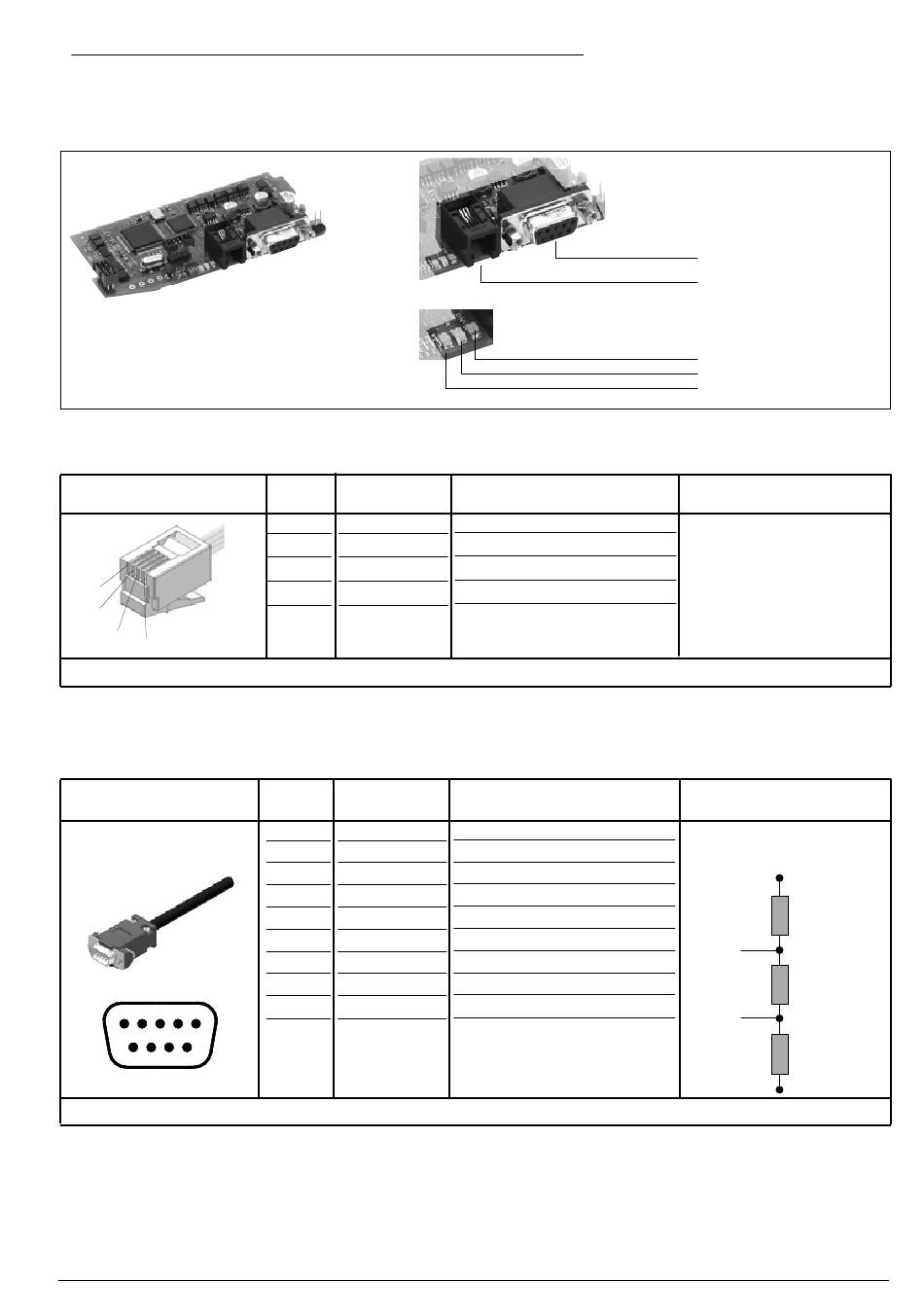

Abbildung 32 Port2: Feldbusschnittstelle Modbus RTU/Profibus DP
Tabelle 22
Connettore S4
RJ10 4-4 Stecker
4
3
2
1
Kabeltyp: Telefon-flachbandkabel für Stecker 4-4 Leiter 28AWG
Tabelle 23
Steckverbinder S5
D-SUB 9-polig aussengewinde
1 2 3 4 5
6 7 8 9
Kabeltyp: Abgeschirmt 1 Paare 22AWG konform mit PROFIBUS.
80404I_MHW_GFX4-IR_10-2019_DEU
Nr. Pin Name
1 GND1 (**)
2 Rx/Tx+
3 Rx/Tx-
4 +V (reserviert)
Nr. Pin Name
1 Schirm
2 M24V
3 RxD/TxD-P
4 n.c.
5 DGND
6 VP
7 P24V
8 RxD/TxD-N
9 n.c.
Beschreibung
-
Datenempfang-/-übertragung (A+)
Datenempfang-/-übertragung (B-)
-
Beschreibung
Schutz EMC
Ausgangsspannung Masse -24V
Datenempfang-/-übertragung
n.c.
Massei Vp
Positive Spannung VP +5V
Ausgangsspannung +24V
Datenempfang-/-übertragung
n.c.
Steckverbinder S5 innengewinde
Steckverbinder S4 innengewinde
Led Gelb
Led Rot
Led Grün
Anmerkung
(**) Es empfiehlt sich, auch das
Signal GND zwischen Modbus-
Geräten mit Leitungslängen
> 100 m anzuschließen.
Anmerkung
Die Terminierungswiderstände
müssen wie in der Abbildung
gezeigt angeschlossen werden.
VP (6)
390
Data line
RxD/TxD-P (3)
220
Data line
RxD/TxD-N (8)
390
DGND (5)
25
