Port2 (Feldbus): Steckverbinder S4, S5 Modbus RTU / Ethernet Modbus TCP

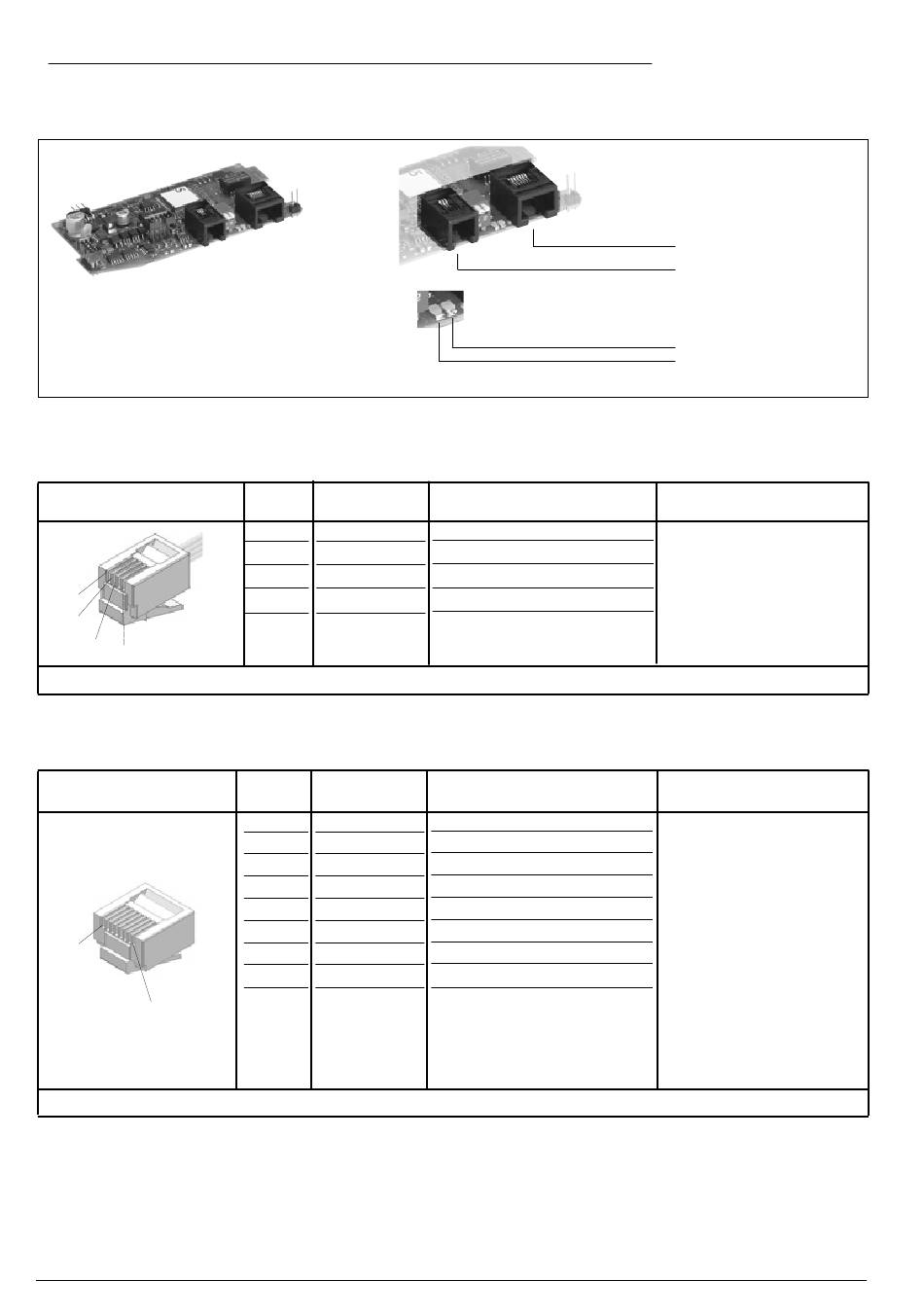

Abbildung 35 Port2: Feldbusschnittstelle Modbus RTU / Ethernet Modbus TCP
Tabelle 28
Steckverbinder S4
RJ10 4-4 Stecker
4
3
2
1
Kabeltyp: Telefon-flachbandkabel für Stecker 4-4 Leiter 28AWG
Tabelle 29
Steckverbinder S5
RJ45
8
1
Kabeltyp: Standardkabel der Kategorie 5 nach der Norm TIA/EIA-568B verwenden
28
Nr. Pin Name
1 GND1 (**)
2 Rx/Tx+
3 Rx/Tx-
4 +V (reserviert)
Nr. Pin Name
1 TX+
2 TX-
3 RX+
4 n.c.
5 n.c.
6 RX-
7 n.c.
8 n.c.
Beschreibung
-
Datenempfang-/-übertragung (A+)
Datenempfang-/-übertragung (B-)
-
Beschreibung
Datenübertragung +
Datenübertragung -
Datenempfang +
Datenempfang -
80404I_MHW_GFX4-IR_10-2019_DEU
Steckverbinder S5 innengewinde
Steckverbinder S4 innengewinde
Led Gelb
Led Grün
Anmerkung
(**) Es empfiehlt sich, auch das
Signal GND zwischen Modbus-
Geräten mit Leitungslängen
> 100 m anzuschließen.
