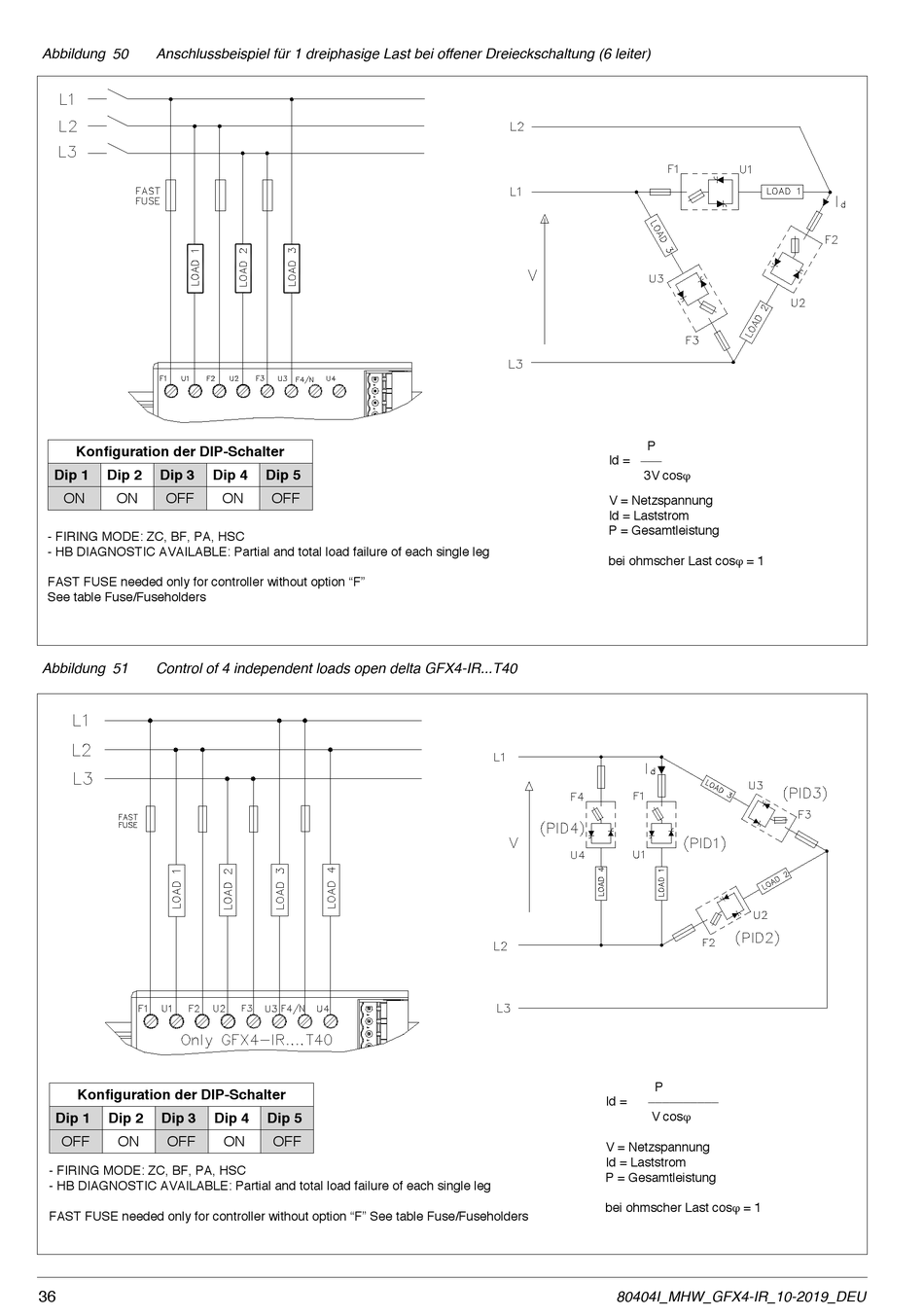

Abbildung 50 Anschlussbeispiel für 1 dreiphasige Last bei offener Dreieckschaltung (6 leiter)
Konfiguration der DIP-Schalter
Dip 1 Dip 2 Dip 3 Dip 4
ON ON OFF
- FIRING MODE: ZC, BF, PA, HSC
- HB DIAGNOSTIC AVAILABLE: Partial and total load failure of each single leg
FAST FUSE needed only for controller without option "F"
See table Fuse/Fuseholders
Abbildung 51 Control of 4 independent loads open delta GFX4-IR...T40
Konfiguration der DIP-Schalter
Dip 1 Dip 2 Dip 3
OFF ON OFF
- FIRING MODE: ZC, BF, PA, HSC
- HB DIAGNOSTIC AVAILABLE: Partial and total load failure of each single leg
FAST FUSE needed only for controller without option "F" See table Fuse/Fuseholders
36
Dip 5
ON OFF
Dip 4 Dip 5
ON OFF
P
Id = ___
3V cosj
V = Netzspannung
Id = Laststrom
P = Gesamtleistung
bei ohmscher Last cosj = 1
P
__________
Id =
V cosj
V = Netzspannung
Id = Laststrom
P = Gesamtleistung
bei ohmscher Last cosj = 1
