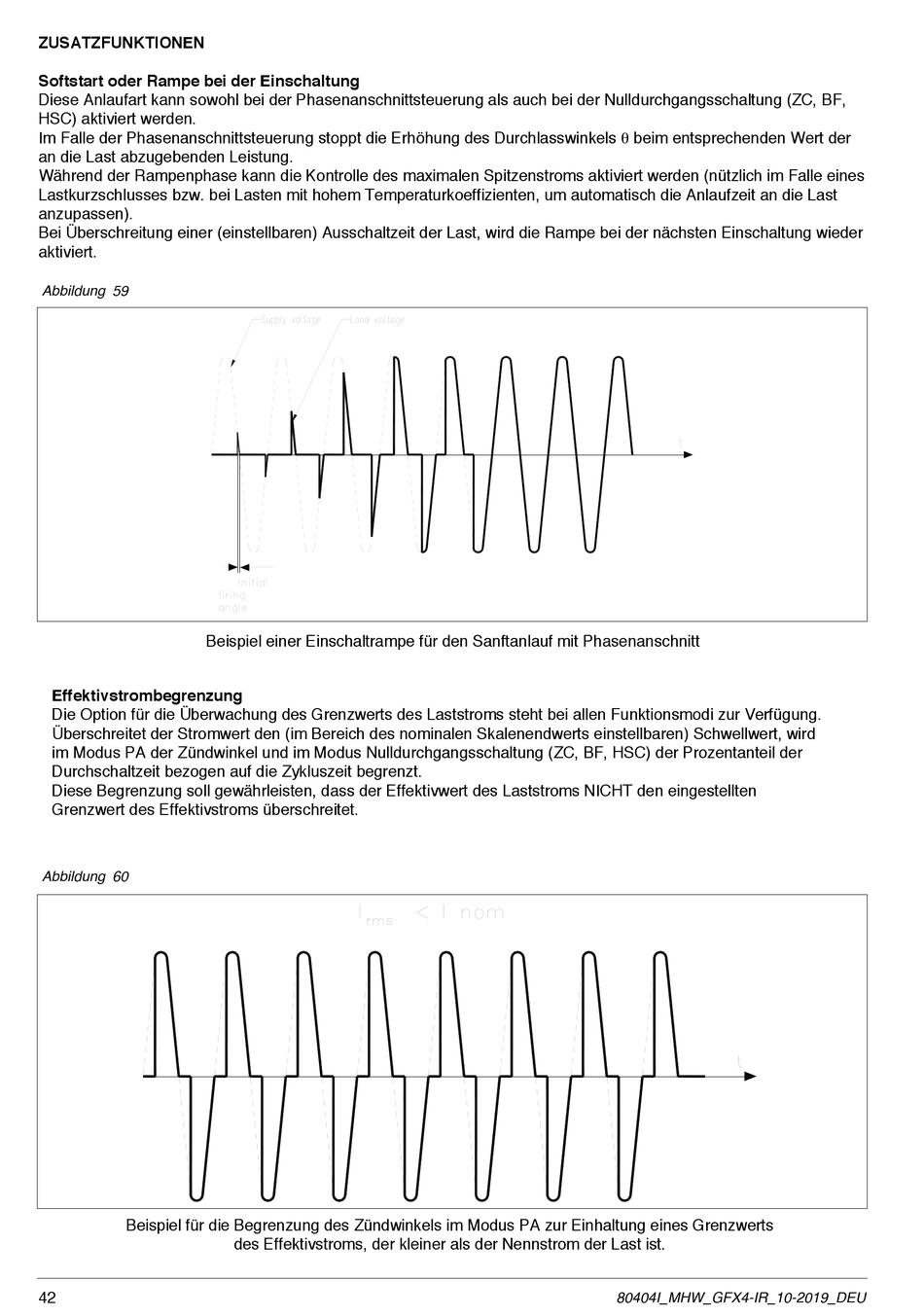

ZUSATZFUNKTIONEN

Softstart oder Rampe bei der Einschaltung
Diese Anlaufart kann sowohl bei der Phasenanschnittsteuerung als auch bei der Nulldurchgangsschaltung (ZC, BF,
HSC) aktiviert werden.
Im Falle der Phasenanschnittsteuerung stoppt die Erhöhung des Durchlasswinkels q beim entsprechenden Wert der
an die Last abzugebenden Leistung.
Während der Rampenphase kann die Kontrolle des maximalen Spitzenstroms aktiviert werden (nützlich im Falle eines
Lastkurzschlusses bzw. bei Lasten mit hohem Temperaturkoeffizienten, um automatisch die Anlaufzeit an die Last
anzupassen).
Bei Überschreitung einer (einstellbaren) Ausschaltzeit der Last, wird die Rampe bei der nächsten Einschaltung wieder
aktiviert.
Abbildung 59
Beispiel einer Einschaltrampe für den Sanftanlauf mit Phasenanschnitt

Effektivstrombegrenzung

Die Option für die Überwachung des Grenzwerts des Laststroms steht bei allen Funktionsmodi zur Verfügung.
Überschreitet der Stromwert den (im Bereich des nominalen Skalenendwerts einstellbaren) Schwellwert, wird
im Modus PA der Zündwinkel und im Modus Nulldurchgangsschaltung (ZC, BF, HSC) der Prozentanteil der
Durchschaltzeit bezogen auf die Zykluszeit begrenzt.
Diese Begrenzung soll gewährleisten, dass der Effektivwert des Laststroms NICHT den eingestellten
Grenzwert des Effektivstroms überschreitet.
Abbildung 60
Beispiel für die Begrenzung des Zündwinkels im Modus PA zur Einhaltung eines Grenzwerts
42
des Effektivstroms, der kleiner als der Nennstrom der Last ist.
