Ausgänge 5...8 typ triac
Triac-Ausgänge Vac = 24...230Vac, max 1A

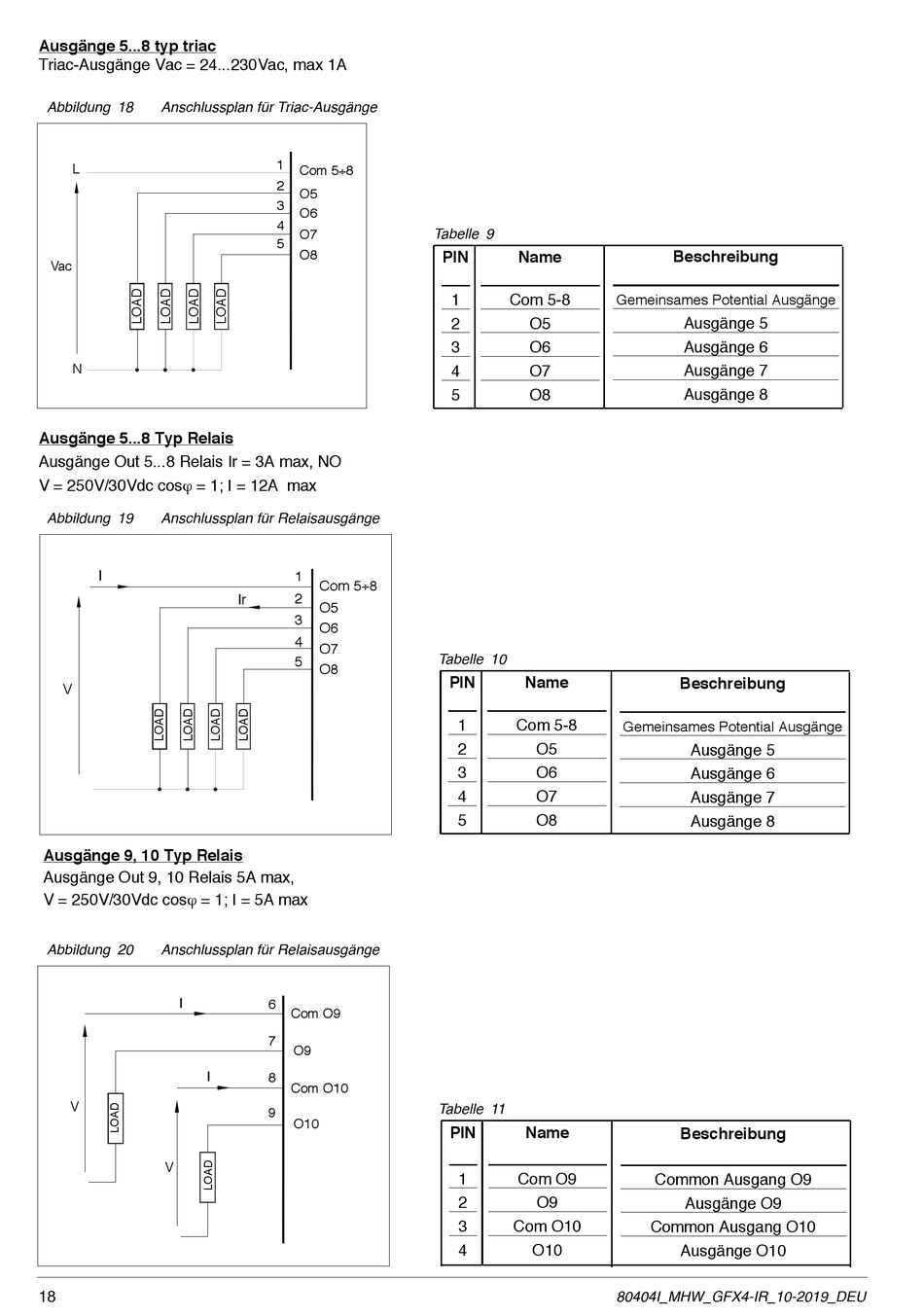

Abbildung 18 Anschlussplan für Triac-Ausgänge
L
Vac
N
Ausgänge 5...8 Typ Relais
Ausgänge Out 5...8 Relais Ir = 3A max, NO
V = 250V/30Vdc cosj = 1; I = 12A max
Abbildung 19 Anschlussplan für Relaisausgänge
I
V
Ausgänge 9, 10 Typ Relais
Ausgänge Out 9, 10 Relais 5A max,
V = 250V/30Vdc cosj = 1; I = 5A max
Abbildung 20 Anschlussplan für Relaisausgänge
I
I
V
V
18
1
Com 5÷8
2
O5
3
O6
4
O7
5
O8
1
Com 5÷8
2
Ir
O5
3
O6
4
O7
5
O8
6
Com O9
7
O9
8
Com O10
9
O10
Tabelle 9
PIN Name
1 Com 5-8
2 O5
3 O6
4 O7
5 O8
Tabelle 10
PIN Name
1 Com 5-8
2 O5
3 O6
4 O7
5 O8
Tabelle 11
PIN Name
1 Com O9
2 O9
3 Com O10
4 O10
Beschreibung
Gemeinsames Potential Ausgänge
Ausgänge 5
Ausgänge 6
Ausgänge 7
Ausgänge 8
Beschreibung
Gemeinsames Potential Ausgänge
Ausgänge 5
Ausgänge 6
Ausgänge 7
Ausgänge 8
Beschreibung
Common Ausgang O9
Ausgänge O9
Common Ausgang O10
Ausgänge O10
