4.1 p "A
rozedur utoBAud
Funktion
Baudrate und Parität der seriellen Schnittstelle der GFX
Module an das angeschlossene Überwachungsterminal oder
die angeschlossene SPS anpassen.
Bei Werkseinstellung sind alle GFX auf 19200 baud
voreingestellt!.
Prozedur
- Das Terminal oder die SPS an den GFX-Master
anschließen.
- Busverbindung zwischen den Master und den Slaves
herstellen. Am Master, Schnittstelle Port2 S4 und an den
Slaves Schnittstelle Port1 S1 bzw. S2 verwenden.
(S1 und S2 sind parallel geschaltet).
- An Master und Slaves den Drehschalter „x1" auf Stellung 0
und „x10" auf Stellung B drehen.
- Betriebsspannung einschalten.
- Nach wenigen Sekunden fangen die Rote (ER) und Grüne
(RN) LEDs an den Geräten mit hoher Frequenz(10Hz) zu
blinken.
- Das Terminal muß eine reihe Befehle generieren. Die
angeschlossenen Geräte ermitteln die Baudrate des
Terminals.
- Blinken alle LED´s wieder synchron in der normalen
Frequenz (2Hz), drehen Sie die Drehschalter auf die
ursprüngliche Knotenadresse.
- Unterbrechen kurz Sie die Betriebsspannung und lassen
den Regler neu initialisieren.
Der neue Parameterwert der Baudrate wird permanent in
jedem GFX4 gespeichert, so dass bei den anschließenden
Einschaltungen die Sequenz "AUTOBAUD SERIELLE
SCHNITTSTELLE 1" nicht mehr erforderlich ist.
Wenn der Wahlschalter verstellt wird, bleibt die grüne LED
"STATUS" ständig für rund 6 s eingeschaltet; anschließend
wird der normale Betrieb wieder aufgenommen und die
Adresse gespeichert.
4.2 p "A
rozedur utoBAud
Um dem Master mitzuteilen wie viele Slaves
angeschlossen sind muss die nachfolgende Prozedur
durchgeführt werden.
Prozedur
- Busverbindung zwischen den Master und den Slaves
herstellen. Am Master, Schnittstelle Port2 S4 und an den
Slaves Schnittstelle Port1 S1 bzw. S2 verwenden. (S1 und S2
sind parallel geschaltet)
- Adresseinstellungen am Master und den Slaves durchführen.
Dabei sicherstellen dass keine Adresslücken entstehen.
- Betriebsspannung einschalten.
- Am Master den Drehschalter „x1" auf Stellung 0 und „x10" auf
Stellung A drehen
- Nach wenigen Sekunden fangen die Rote (ER) und Grüne
(RN) LED am Master mit hoher Frequenz(10Hz) zu blinken.
- Blinken diese LED´s wieder in der normalen Frequenz (2Hz),
drehen Sie die Drehschalter auf die ursprüngliche
Knotenadresse.
- Unterbrechen kurz Sie die Betriebsspannung und lassen den
Regler neu initialisieren.
46
" s p
serielle chnittstelle ort
" s p
serielle chnittstelle ort

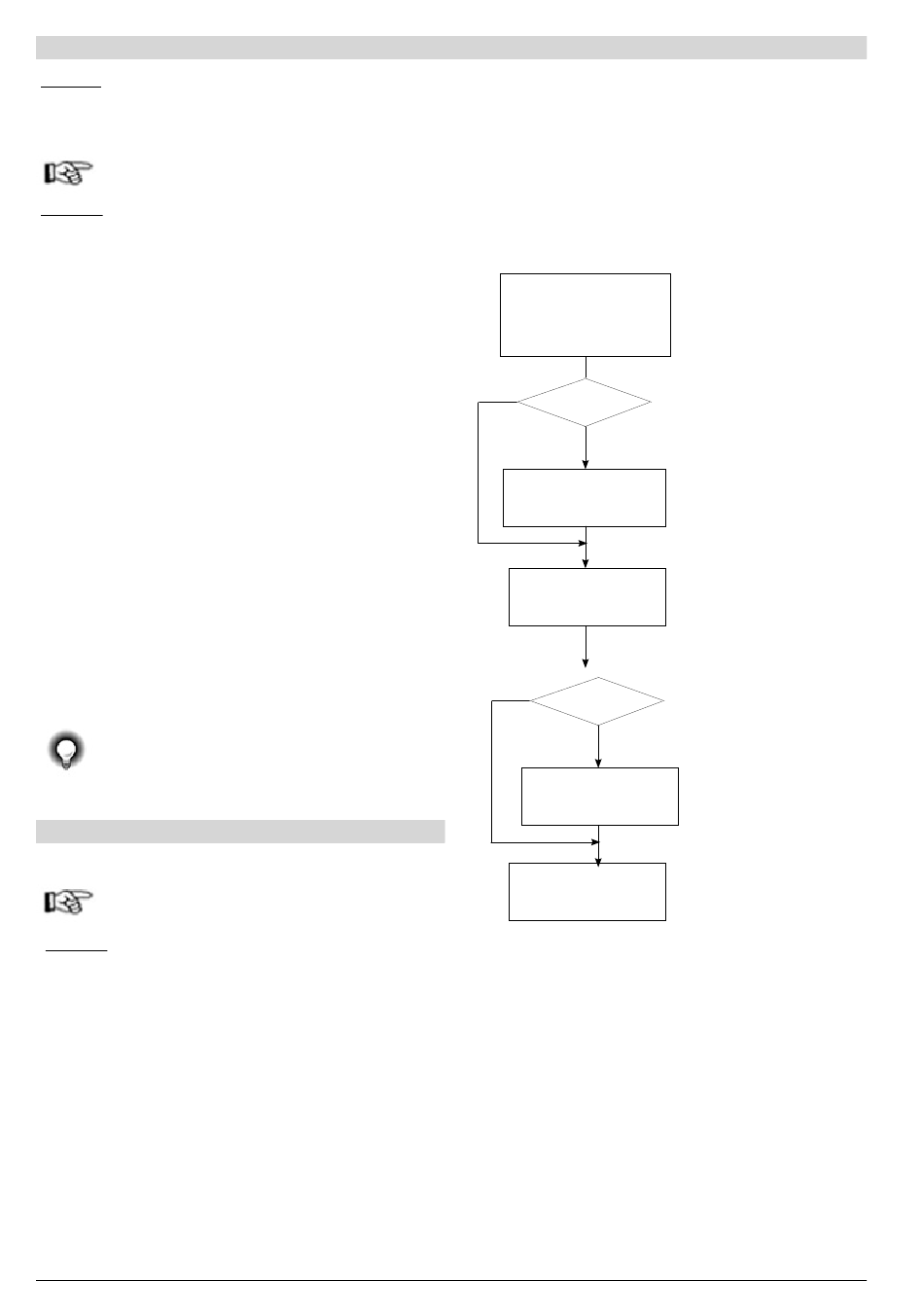

NETZINSTALLATION
SERIELLE
SCHNITTSTELLE PORT 2
ModBus
?
Ja
Nein
SEQUENZ
"AUTOBAUD" SERIELLE
SCHNITTSTELLE PORT 2
EINSTELLEN DER
KNOTENADRESSE
?
Nein
SEQUENZ
"AUTONODE"
2

BETRIEB

Die Datentransferrate des
seriellen Netzwerks ist gleich der
des GFX4
Die grüne LED
"STATUS" blinkt mit
10Hz
Sind die GFX4/GFXtermo4
slaves angeschlossen?
Ja
Die grüne LED
"STATUS" blinkt mit
2Hz
