BF - mit variabler Zykluszeit
Hierbei erfolgt die Steuerung der Leistung an die Last mittels einer Reihe von Durchschaltzyklen ON und
Sperrzyklen OFF. Das Verhältnis der Anzahl von Durchschaltzyklen zur Anzahl von Sperrzyklen ist
proportional zu der an die Last abzugebenden Leistung.
Die Wiederholungsperiode TC wird für jeden Leistungswert auf dem möglichen Minimum gehalten (bei der
Ansteuerungsart ZC ist diese Periode dagegen stets unveränderbar und wird nicht optimiert).

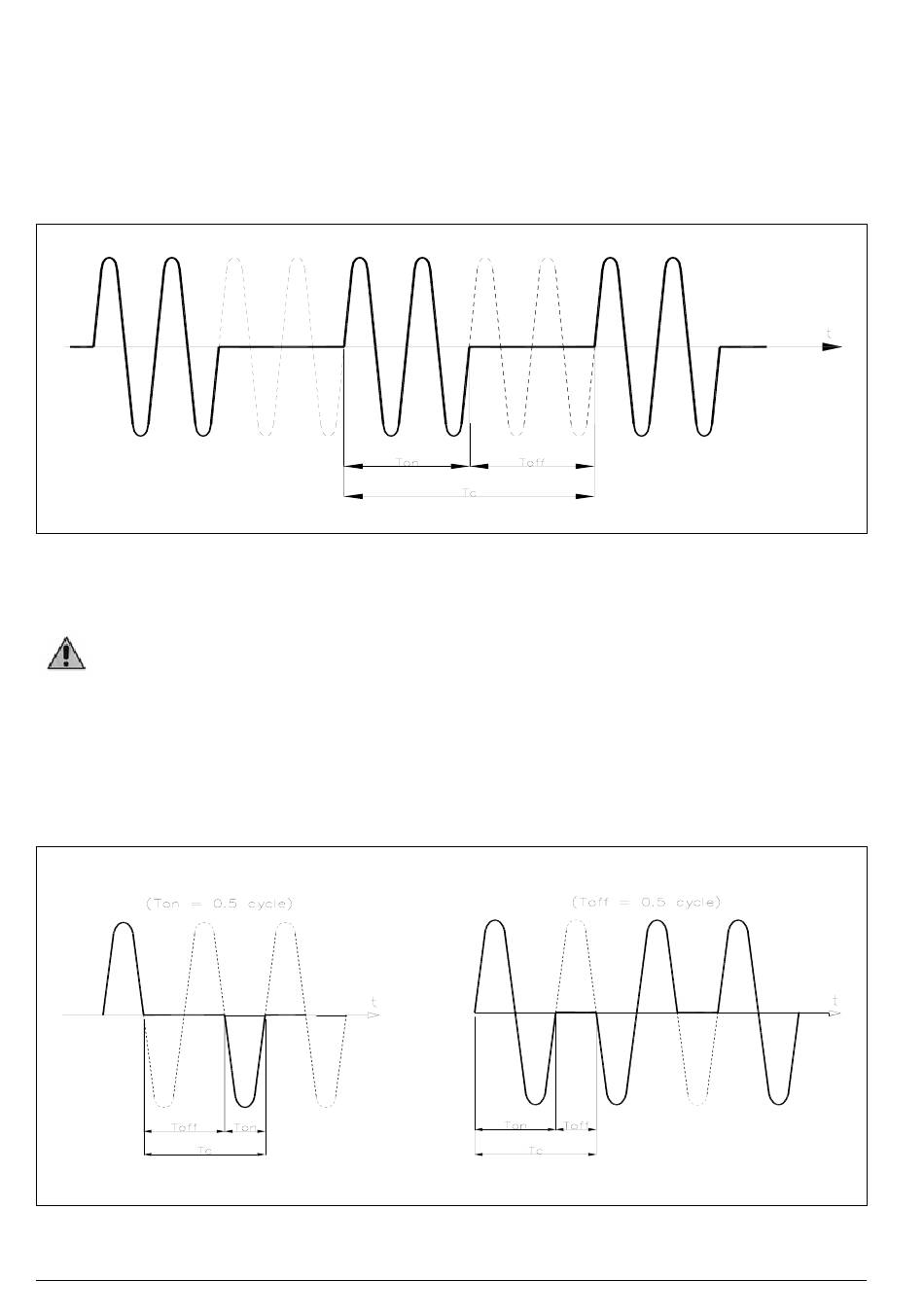

Abbildung 56
Ein Parameter definiert die Mindestanzahl von Durchschaltzyklen mit einem Einstellbereich von 1 bis 10.
Im angeführten Beispiel ist dieser Parameter auf 2 gesetzt.
HSC - Half single cycle
Diese Ansteuerungsart entspricht einer Impulspaketsteuerung (BF), die Mindesteinschaltdauer beträgt eine halbe
Periode einer Sinusschwingung.
Nützlich zum Verringern des Flackerns bei kurz- und mittelwelligen IR-Strahlern; bei derartigen Lasten sollte man
zur Begrenzung des Stroms bei niedriger Leistung einen Grenzwert für die Mindestleistung einstellen (z.B. Lo.p = 10%)
HINWEIS: Diese Betriebsart ist bei induktiven Lasten NICHT zulässig; sie wird für ohmsche Lasten in einphasiger
Konfiguration mit Sternschaltung mit Neutralleiter bzw. mit offener Dreieckschaltung verwendet.
Abbildung 57
Beispiel für den Betrieb mit der Ansteuerungsart HSC mit einer Leistung von 33 und 66%.
