Port2 (Feldbus): Steckverbinder S4, S5 MODBUS RTU/DeviceNet

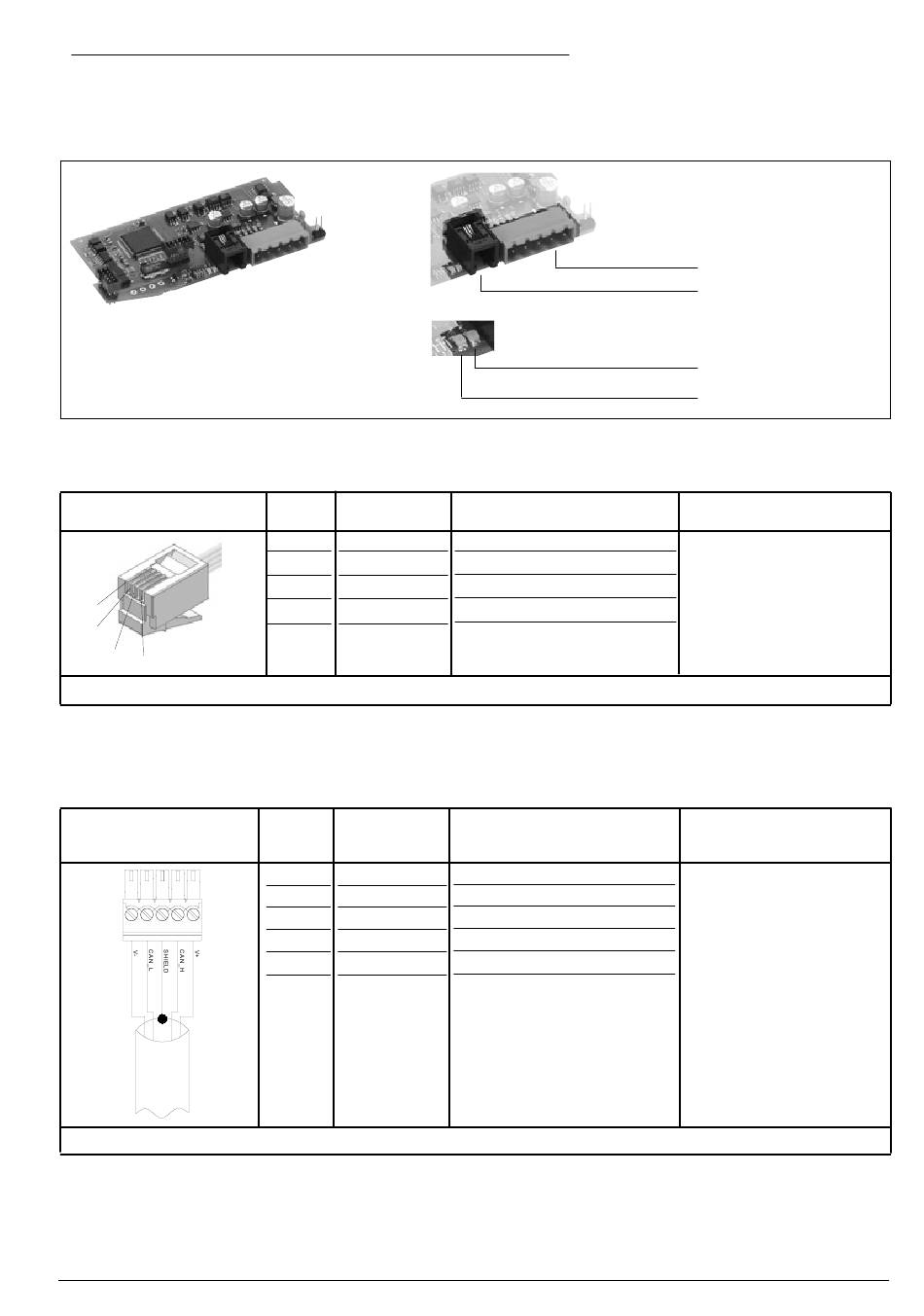

Abbildung 34 Port2: Feldbusschnittstelle Modbus RTU/DeviceNet
Tabelle 26
Steckverbinder S4
RJ10 4-4 Stecker
4
3
2
1
Kabeltyp: Telefon-flachbandkabel für Stecker 4-4 Leiter 28AWG
Tabelle 27
Steckverbinder S5
MC-1,5/5 - ST1-5,08
5 polig Innengewinde
1 2 3 4 5
Kabeltyp: Abgeschirmt 2 Paare 22/24AWG konform mit DeviceNet.
80404I_MHW_GFX4-IR_10-2019_DEU
Nr. Pin
Name
1 GND1 (**)
2 Rx/Tx+
3 Rx/Tx-
4 +V (reserviert)
Nr. Pin Name
1 V-
2 CAN_L
3 SHIELD
4 CAN_H
5 V+
Beschreibung
-
Datenempfang-/-übertragung (A+)
Datenempfang-/-übertragung (B-)
-
Beschreibung
Negatives Spannungsversorgung
Niedriges Signal CAN Low
Schirm
Hohes Signal CAN High
Positives Spannungsversorgung
Steckverbinder S5
aussengewinde
Steckverbinder S4
innengewinde
Led Rot
Led Grün
Anmerkung
(**) Es empfiehlt sich, auch das
Signal GND zwischen Modbus-
Geräten mit Leitungslängen
> 100 m anzuschließen.
Anmerkung
Es muss an beiden Enden
des DeviceNet-Netzwerks ein
Widerstand von 120Ω/ 1/4W
zwischen die Signale "CAN_L" und
"CAN_H" geschaltet werden.
