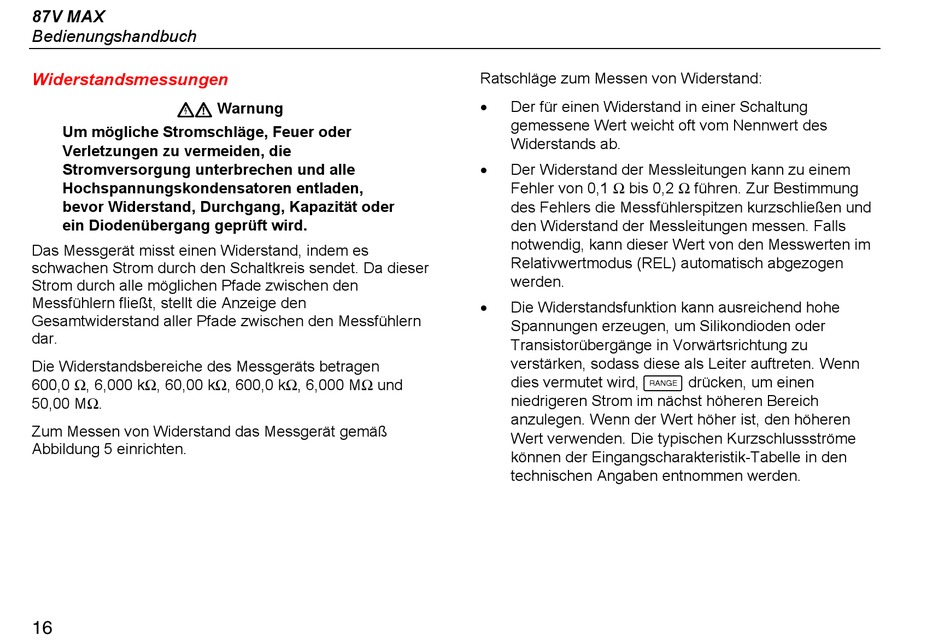

Widerstandsmessungen

XW Warnung
Um mögliche Stromschläge, Feuer oder
Verletzungen zu vermeiden, die
Stromversorgung unterbrechen und alle
Hochspannungskondensatoren entladen,
bevor Widerstand, Durchgang, Kapazität oder
ein Diodenübergang geprüft wird.
Das Messgerät misst einen Widerstand, indem es
schwachen Strom durch den Schaltkreis sendet. Da dieser
Strom durch alle möglichen Pfade zwischen den
Messfühlern fließt, stellt die Anzeige den
Gesamtwiderstand aller Pfade zwischen den Messfühlern
dar.
Die Widerstandsbereiche des Messgeräts betragen
600,0 Ω, 6,000 kΩ, 60,00 kΩ, 600,0 kΩ, 6,000 MΩ und
50,00 MΩ.
Zum Messen von Widerstand das Messgerät gemäß
Abbildung 5 einrichten.
16
Ratschläge zum Messen von Widerstand:
•
Der für einen Widerstand in einer Schaltung
gemessene Wert weicht oft vom Nennwert des
Widerstands ab.
•
Der Widerstand der Messleitungen kann zu einem
Fehler von 0,1 Ω bis 0,2 Ω führen. Zur Bestimmung
des Fehlers die Messfühlerspitzen kurzschließen und
den Widerstand der Messleitungen messen. Falls
notwendig, kann dieser Wert von den Messwerten im
Relativwertmodus (REL) automatisch abgezogen
werden.
•
Die Widerstandsfunktion kann ausreichend hohe
Spannungen erzeugen, um Silikondioden oder
Transistorübergänge in Vorwärtsrichtung zu
verstärken, sodass diese als Leiter auftreten. Wenn
dies vermutet wird,  drücken, um einen
niedrigeren Strom im nächst höheren Bereich
anzulegen. Wenn der Wert höher ist, den höheren
Wert verwenden. Die typischen Kurzschlussströme
können der Eingangscharakteristik-Tabelle in den
technischen Angaben entnommen werden.
