Fluke 8845A Bedienungshandbuch

Vorschau ausblenden Andere Handbücher für 8845A:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
®

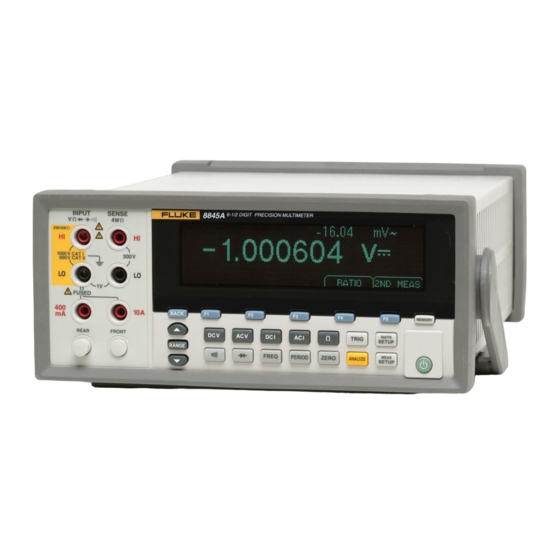

8845A/8846A
Digital Multimeter
Bedienungshandbuch
July 2006 (German)
© 2006 Fluke Corporation. All rights reserved.
All product names are trademarks of their respective companies.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fluke 8845A

Inhaltszusammenfassung für Fluke 8845A

  • Seite 1 ® 8845A/8846A Digital Multimeter Bedienungshandbuch July 2006 (German) © 2006 Fluke Corporation. All rights reserved. All product names are trademarks of their respective companies.
  • Seite 2 Produkt innerhalb der Garantiefrist einem von Fluke autorisierten Servicezentrum zur Reparatur übergeben wird. Um die Garantieleistung in Anspruch zu nehmen, wenden Sie sich bitte an das nächstgelegene von Fluke autorisierte Servicezentrum, um Rücknahmeinformationen zu erhalten, und senden Sie dann das Produkt mit einer Beschreibung des Problems und unter Vorauszahlung von Fracht- und Versicherungskosten (FOB-Bestimmungsort) an das nächstgelegene von Fluke autorisierte Servicezentrum.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel Überschrift Seite Einführung und Spezifikationen ............1-1 Einführung ......................1-3 Handbuchsatz..................... 1-3 Informationen zum Handbuch ................1-4 Sicherheitsinformationen ................... 1-4 Allgemeine Sicherheit ................... 1-4 Symbole......................1-6 Messgerätsicherheitsverfahren................1-6 Flüchtiger Speicher..................1-6 Nichtflüchtiger Speicher................1-7 Medienspeicher (nur 8846A)................. 1-7 Zubehör......................
  • Seite 4 Messraten....................... 1-20 Vorbereitung des Messgeräts ............2-1 Einführung ......................2-3 Auspacken und Untersuchen des Messgeräts ............ 2-3 Kontaktaufnahme mit Fluke ................2-3 Lagerung und Versand des Messgeräts.............. 2-3 Versorgungsempfehlungen ................2-3 Auswählen der Netzspannung ............... 2-4 Ersetzen der Sicherungen ................2-4 Anschließen an Netzstrom .................
  • Seite 5 (Fortsetzung) Inhalt Einstellen von Datum und Uhrzeit ..............3-21 Konfigurieren der Fernsteuerungsschnittstelle ..........3-22 Prüfen des Kalibrierdatums des Messgeräts ............3-22 Rücksetzen des Messgeräts auf Standardeinstellungen ........3-22 Messungen durchführen..............4-1 Einführung ......................4-3 Auswahl von Funktionsmodifikatoren............... 4-3 Aktivierung der Sekundäranzeige..............4-3 Messen von Spannung ..................
  • Seite 6 8845A/8846A Bedienungshandbuch...
  • Seite 7 1-4. Nichtflüchtiger Speicher ..................1-7 1-5. Zubehör ........................1-7 2-1. Netzspannung und Sicherungstyp ................2-5 2-2. Netzstromkabeltypen (von Fluke erhältlich)............2-7 3-1. Steuerelemente und Anschlüsse der Vorderseite ........... 3-3 3-2. Anzeigeelemente ....................3-5 3-3. Anschlüsse der Rückseite..................3-6 C-1. RS-232-Stiftbelegung..................... C-1...
  • Seite 8 8845A/8846A Bedienungshandbuch...
  • Seite 9 Abbildung Überschrift Seite 2-1. Ersetzen der Netzstromsicherung................2-5 2-2. Ersetzen der Stromeingangssicherungen..............2-6 2-3. Netzstromkabeltypen (von Fluke erhältlich)............2-7 2-4. Anpassung/Entfernung der Stütze................2-8 3-1. TrendPlot-Anzeige ....................3-14 3-2. Histogramm-Anzeige ..................... 3-14 4-1. Eingangsanschlüsse für Spannungs-, Widerstands- und Frequenzmessungen..4-4 4-2.
  • Seite 10 8845A/8846A Bedienungshandbuch viii...
  • Seite 11 Kapitel 1 Einführung und Spezifikationen Titel Seite Einführung ......................1-3 Handbuchsatz..................... 1-3 Informationen zum Handbuch ................1-4 Sicherheitsinformationen ................... 1-4 Allgemeine Sicherheit ................... 1-4 Symbole......................1-6 Messgerätsicherheitsverfahren................1-6 Flüchtiger Speicher..................1-6 Nichtflüchtiger Speicher................1-7 Medienspeicher (nur 8846A)................. 1-7 Zubehör......................1-7 Allgemeine Spezifikationen................
  • Seite 12 8845A/8846A Bedienungshandbuch Diodenprüfung....................1-20 Messraten....................... 1-20...

  • Seite 13: Einführung Und Spezifikationen

    Einführung und Spezifikationen Einführung Einführung Das 8845A und das 8846A sind Multimeter mit 6-½-stelliger Doppelanzeige, konzipiert für Werkstatt-, Kundendienst und Systemanwendungen. Der komplette Satz von Messfunktionen sowie die Fernsteuerungsschnittstellen für RS-232, IEEE 488 und Ethernet machen diese Multimeter zu idealen Kandidaten für Präzisions-Handmessungen und Verwendung in automatisierten Systemen.

  • Seite 14: Informationen Zum Handbuch

    Informationen zum Handbuch Dieses Handbuch ist das Bedienungshandbuch für die Digitalmultimeter 8845A und 8846A (hiernach „Messgerät“). Es enthält alle Informationen, die ein neuer Bediener zur Bedienung des Messgeräts benötigt. Das Handbuch ist in die folgenden Kapitel unterteilt: Kapitel 1 „Einführung und Spezifikationen“ enthält Informationen über den sicheren Gebrauch des Messgeräts, standardmäßiges und optionales Zubehör und...
  • Seite 15 Einführung und Spezifikationen Sicherheitsinformationen Tabelle 1-1. Sicherheitsinformationen XW Warnung Zur Vermeidung von Stromschlag, Körperverletzungen oder Tod vor Gebrauch des Messgeräts die folgenden Vorschriften lesen: • Das Messgerät ausschließlich wie in diesem Handbuch beschrieben einsetzen, da sonst die im Messgerät integrierten Schutzeinrichtungen beeinträchtigt werden könnten. •...

  • Seite 16: Symbole

    Statische Elektrizität. Teile können Dieses Produkt nicht in unsortiertem durch statische Entladungen Kommunalabfall entsorgen. Für Entsorgung mit beschädigt werden. Fluke oder einer befähigten Recycling- Einrichtung Kontakt aufnehmen. Messgerätsicherheitsverfahren Dieser Abschnitt beschreibt die Speicherelemente des Messgeräts und die Verfahren für deren Löschung.

  • Seite 17: Nichtflüchtiger Speicher

    Messdaten. Löschen eines am 8846A angeschlossenen Speichermoduls: 1. M drücken. 2. Den Softkey MANAGE MEMORY auswählen. 3. Den Softkey ERASE USB MEMORY auswählen. Zubehör Tabelle 1-5 listet das erhältliche Zubehör für das 8845A und das 8846A. Tabelle 1-5. Zubehör Modell/Fluke PN Beschreibung TL71...
  • Seite 18 Tabelle 1-5. Zubehör (Forts.) Modell/Fluke PN Beschreibung TL910 Präzisions-Elektroniksondensatz TL80A Elementarer Elektronik-DMM-Prüfsatz TL2X4W-PT 2X4-Draht-Ohm-Messleitungssatz TL2X4W-TWZ 2X4-Draht-Ohm-SMD-Prüfpinzette 6262-02 Prüfsondenspitzenadapter, verlängerte kleine Spitze 6263-02 Prüfspitzenadapter, IC-Sondenspitze 803293 Sicherung, 11 A, 1000 V, flink, 406INX1.5IN, Buik 943121 Sicherung, 440 mA, 1000 V, flink, 406X1.375, Buik 884X-RTD 100-Ohm-Widerstandstemperaturfühler...

  • Seite 19: Allgemeine Spezifikationen

    Einführung und Spezifikationen Allgemeine Spezifikationen Allgemeine Spezifikationen Strom Spannung 100 V Einstellung ..........90 V bis 110 V 120 V Einstellung ..........108 V bis 132 V 220 V Einstellung ..........198 V bis 242 V 240 V Einstellung ..........216 V bis 264 V Frequenz..............

  • Seite 20: Speicher

    Eingangsschutz ............ 1000 V, alle Bereiche Bereichsüberschreitung........20 % auf allen Bereichen, ausgenommen: 1000 V Gleichspannung, 1000 V Wechselspannung (8846A), 750 V Wechselspannung (8845A), Diode und 10 A Fernsteuerungsschnittstellen RS-232 (RS-232-USB-Kabel zum Anschließen des Messgeräts an einen PC-USB-Anschluss, siehe „Zubehör“).

  • Seite 21: Wechselspannungsspezifikationen

    1 % bis 5 % von Bereich und < 50 kHz zusätzlichen Fehler von 0,1 % von Bereich hinzufügen, und für 50 bis 100 kHz 0,13 % von Bereich hinzufügen. Maximaleingang ............ 750 V eff. oder 1000 V Spitze (8845A), 1000 V eff. oder 1414 V Spitze (8846A) oder Produkt 8 x 10 Volt-Hertz (es gilt der jeweils kleinere Wert) für alle Bereiche.
  • Seite 22 Eingangskenndaten Gesamtmess- Auflösung Bereich Eingangsimpedanz bereich 4½ Stellen 5½ Stellen 6½ Stellen (6½ Stellen) 10 μV 1 μV 100 mV 100,0000 mV 100 nV 1,000000 V 100 μV 10 μV 1 μV 1 MΩ ± 2 % parallel- 100 μV 10 μV geschaltet mit 10 V...

  • Seite 23: Zusätzliche Niederfrequenzfehler

    Einführung und Spezifikationen Elektrische Spezifikationen 8845A Genauigkeit Genauigkeit: ± (% Messwert + % Bereich) Temperaturkoeffizient/ °C Frequenz 24 Stunden 90 Tage 1 Jahr Bereich (23 ± 1 °C) (23 ± 5 °C) (23 ± 5 °C) (Hz) Außenluft 18 bis 28 °C 100 mV 3 –...
  • Seite 24 0,8 + 0,01 0,15 + 0,0002 1 GΩ 1,0 + 0,01 1,5 + 0,01 2,0 + 0,01 0,6 + 0,0002 8845A Genauigkeit Genauigkeit: ± (% Messwert + % Bereich) Temperaturkoeffizient/ °C 24 Stunden 90 Tage 1 Jahr Bereich (23 ± 1 °C) (23 ±...

  • Seite 25: Gleichstrom

    0,1 + 0,008 0,12 + 0,008 0,15 + 0,008 0,005 + 0,0008 [1] Teil von 10-A-Bereich [2] Nur an Anschlüssen an der Vorderseite verfügbar Genauigkeit (8845A) Genauigkeit: ± (% Messwert + % Bereich) Temperatur- 24 Stunden 90 Tage 1 Jahr koeffizient/ °C...

  • Seite 26: Wechselstrom

    Wechselstrom Die folgenden Wechselstromspezifikationen gelten für sinusartige Signale mit Amplituden größer 5 % von Bereich. Für Eingänge von 1 % bis 5 % von Bereich, zusätzlichen Fehler von 0,1 % von Bereich hinzufügen. Eingangsschutz ............ Zugängliche Sicherungen, 11 A/1000 V und 440 mA/1000 V. Messmethode ............
  • Seite 27 0,35 + 0,7 0,35 + 0,7 0,35 + 0,7 0,03 + 0,006 [1] Teil von 10-A-Bereich [2] Nur an Anschlüssen an der Vorderseite verfügbar 8845A Genauigkeit Genauigkeit: ± (% Messwert + % Bereich) 24 Stunden 90 Tage 1 Jahr Temperaturkoeffizient/ °C...

  • Seite 28: Frequenz

    0,01 0,01 0,001 1 MHz [1] Eingang >100 mV. Für 10 – 100 mV Prozentmessfehler mit 10 multiplizieren. [2] Auf 8 X 10 Volt-Hertz begrenzt. 8845A Genauigkeit Genauigkeit: ± % Messwert Temperatur- 24 Stunden 90 Tage 1 Jahr kompensation/ °C...

  • Seite 29: Kapazität (Nur 8846A)

    Einführung und Spezifikationen Elektrische Spezifikationen Kapazität (nur 8846A) Genauigkeit: ± (% Messwert + % Bereich) 1 Jahr Genauigkeit Temperaturkoeffizient/ °C Bereich Auflösung (23 ± 5 °C) Außenluft 18 bis 28 °C 2 % ± 2,5 % 1 nF 1 pF 0,05 + 0,05 10 nF 10 pF...
  • Seite 30 0,002 + 0,001 0,008 + 0,002 0,01 + 0,002 0,001 + 0,002 Messraten Messungen/Sekunde Integrierzeit Funktion Stellen Einstellung 60 Hz (50 Hz) 8845A 8846A Gleichspannung, Gleichstrom 6½ 100 NPLC 1,67 (2) s 0,6 (0,5) 0,6 (0,5) und Widerstand 6½ 10 NPLC...

  • Seite 31: Vorbereitung Des Messgeräts

    Vorbereitung des Messgeräts Titel Seite Einführung ......................2-3 Auspacken und Untersuchen des Messgeräts ............ 2-3 Kontaktaufnahme mit Fluke ................2-3 Lagerung und Versand des Messgeräts.............. 2-3 Versorgungsempfehlungen ................2-3 Auswählen der Netzspannung ............... 2-4 Ersetzen der Sicherungen ................2-4 Netzstromsicherung................... 2-4 Stromeingangssicherungen ...............
  • Seite 32 8845A/8846A Bedienungshandbuch...

  • Seite 33: Einführung

    Das Messgerät sorgfältig aus der Verpackung herausnehmen und den Inhalt auf Schäden oder fehlende Teile prüfen. Falls das Messgerät beschädigt scheint oder Teile fehlen, unverzüglich sowohl den Spediteur als auch Fluke benachrichtigen. Die Originalverpackung und das Verpackungsmaterial für den Fall aufbewahren, dass das Messgerät zurückgesendet werden muss.

  • Seite 34: Auswählen Der Netzspannung

    3. Die Sicherung entfernen und mit einer Sicherung ersetzen, die für die eingestellte Netzstromspannung geeignet ist. Siehe Tabelle 2-1. 4. Den Einstellblock wieder in den Sicherungshalter einsetzen. XW Warnung Zur Vermeidung von Stromschlag oder Brand keine behelfsmäßigen Sicherungen verwenden und den Sicherungshalter nicht kurzschließen. Ausschließlich Fluke- Sicherungen verwenden.

  • Seite 35: Netzspannung Und Sicherungstyp

    Die 100-mA- und 10-A-Eingänge sind durch bedienerseitig ersetzbare Sicherungen geschützt. • Der 100-mA-Eingang ist durch eine Sicherung (F2) mit einer Nennleistung von 440 mA, 1000 V (flink) und 10.000 A Mindestausschaltkapazität (Fluke- Teilenummer 943121) geschützt. • Der 10-A-Eingang ist durch eine Sicherung (F1) mit einer Nennleistung von 11 A, 1000 V (flink) und 10.000 A Mindestausschaltkapazität (Fluke-...

  • Seite 36: Ersetzen Der Stromeingangssicherungen

    8845A/8846A Bedienungshandbuch Wenn die Sicherung funktioniert, zeigt das Messgerät weniger als 200 Ω an. Wenn die Sicherung durchgebrannt ist, zeigt das Messgerät overload an. 4. Die Sonde vom 100-mA-Anschluss entfernen und in den 10-A-Anschluss einführen. Wenn die Sicherung funktioniert, zeigt das Messgerät weniger als 1 Ω an. Wenn die Sicherung durchgebrannt ist, zeigt das Messgerät overload an.

  • Seite 37: Anschließen An Netzstrom

    Zuerst prüfen, ob die Netzspannungseinstellung auf die korrekte Positionen eingestellt ist, und dann prüfen, ob die für diese Netzspannung geeignete Sicherung installiert ist. Das Messgerät an eine vorschriftsgemäß geerdete dreipolige Steckdose anschließen. Tabelle 2-2. Netzstromkabeltypen (von Fluke erhältlich) Spannung/Stromstärke Fluke-Modellnummern...

  • Seite 38: Einschalten Des Stroms

    8845A/8846A Bedienungshandbuch Einschalten des Stroms XW Warnung Zur Vermeidung von Stromschlag das Netzkabel des Messgeräts an eine Steckdose mit ordnungsgemäßer Erdung anschließen. Für sicheren Betrieb muss eine Schutzerdung mittels Erdungsleitung im Stromkabel verwendet werden. Sicherstellen, das die Netzspannung korrekt eingestellt ist und das entsprechende Netzkabel am Messgerät angeschlossen ist, und dann das Netzkabel an eine Steckdose...

  • Seite 39: Reinigung Des Messgeräts

    Vorbereitung des Messgeräts Reinigung des Messgeräts Reinigung des Messgeräts XW Warnung Zur Vermeidung von Stromschlag oder Beschädigung des Messgeräts Eindringen von Wasser in das Innere des Messgeräts vermeiden. W Vorsicht Zur Vermeidung von Beschädigung des Messgerätgehäuses keine Lösungsmittel am Messgerät verwenden. Falls das Messgerät Reinigung erfordert, das Gerät mit einem leicht mit Wasser oder einem milden Reinigungsmittel angefeuchteten Tuch abwischen.
  • Seite 40 8845A/8846A Bedienungshandbuch 2-10...

  • Seite 41: Bedienung Der Vorderseite

    Kapitel 3 Bedienung der Vorderseite Titel Seite Einführung ......................3-3 Steuerelemente und Anzeiger ................3-3 Beschreibung der Merkmale der Vorderseite ..........3-3 Anzeigefeld....................3-4 Anschlüsse der Rückseite ................3-6 Anpassen des Bereichs des Messgeräts ............3-7 Navigieren des Vorderseitenmenüs ..............3-7 Konfigurieren des Messgeräts für eine Messung..........3-7 Einstellen der Anzeigeauflösung ..............3-7 Einstellen des Wechselstromfilters..............3-8 Einstellen von Kontinuitätswiderstandsschwelle...
  • Seite 42 8845A/8846A Bedienungshandbuch Abfrage der Firmware nach Versionsinformationen ........3-21 Einstellen der Anzeigehelligkeit..............3-21 Einstellen von Datum und Uhrzeit ..............3-21 Konfigurieren der Fernsteuerungsschnittstelle ..........3-22 Prüfen des Kalibrierdatums des Messgeräts ............3-22 Rücksetzen des Messgeräts auf Standardeinstellungen ........3-22...

  • Seite 43: Einführung

    Bedienung der Vorderseite Einführung Einführung Das Messgerät kann entweder durch Senden von Befehlen über eine der Kommunikationsschnittstellen oder Manipulieren der Steuerelemente an der Vorderseite gesteuert werden. Dieses Kapitel erklärt die Funktion und Nutzung der Steuerelemente und Anzeigen an der Vorderseite und Rückseite des Messgeräts. Die Steuerung des Messgeräts über die Computerschnittstellen wird im Programmers Manual behandelt.

  • Seite 44: Anzeigefeld

    Messgerätfunktionstasten. Bestimmt die Messgerätfunktion: Volt DC, Volts AC, Ampere DC, Ampere AC, Ohm, Kontinuität, Diodenprüfung, Frequenz, Periode, Kapazität Temperatur . Für das 8845A ändern die unteren vier Tasten die Funktionen; siehe Einlage. RANGE-Tasten. Wählt zwischen manueller und automatischer Bereichswahl. Erhöht bzw. verringert den Bereich, wenn manuelle Bereichswahl aktiviert ist.
  • Seite 45 Bedienung der Vorderseite Steuerelemente und Anzeiger Table 3-2. Anzeigeelemente 100.0002 -0.4561 123.123. 123.123. ENTER caw02f.eps Beschreibung Primäranzeige. Sekundäranzeige. Gibt PASS, HIGH oder LOW für Grenzwerttests an. Ausgewählte mathematische Funktion. Fehler erkannt. Speicher zur Speicherung von Messwerten aktiviert. Erlöscht nach Speicherung der letzten Probe.

  • Seite 46: Anschlüsse Der Rückseite

    8845A/8846A Bedienungshandbuch Anschlüsse der Rückseite Tabelle 3-3 listet die Anschlüsse an der Rückseite und beschreibt deren Verwendung. Table 3-3. Anschlüsse der Rückseite INPUT SENSE 1 / 4 A SLOW FUSE,100/120 VAC 47 - 440 Hz 1 / 8 A SLOW FUSE, 220/240 VAC...

  • Seite 47: Anpassen Des Bereichs Des Messgeräts

    Bedienung der Vorderseite Navigieren des Vorderseitenmenüs Anpassen des Bereichs des Messgeräts Die Bereichstasten, (URV), schalten das Messgerät zwischen automatischer und manueller Bereichswahl um. Die Anwesenheit bzw. Abwesenheit von MAN auf der Anzeige gibt den Bereichsmodus des Messgeräts an. Alle Funktionen verwenden diese Tasten zur Steuerung des Bereichs, ausgenommen Kontinuität, Diodenprüfung, Temperatur (nur 8846A), Frequenz und Periode (diese Funktionen weisen lediglich einen Bereich auf).

  • Seite 48: Einstellen Des Wechselstromfilters

    8845A/8846A Bedienungshandbuch Die Softkey-Beschriftungen werden mit fünf möglichen Einstellungen aktualisiert. 4 DIGIT .02 PLC 5 DIGIT .2 PLC 5 DIGIT 1 PLC 6 DIGIT 10 PLC 6 DIGIT 100 PLC Diese Einstellungen bestimmen die angezeigte Auflösung (4½, 5½ und 6½ Stellen) und die Messzykluszeit bezüglich der Netzspannungsfrequenz in Zyklen (PLC).

  • Seite 49: Einstellung Der Standard-Temperaturskala (Nur 8846A)

    Verwenden der Analysefunktionen Einstellen von Diodenprüfspannung und -strom Einstellen des Diodenprüfstroms: 1. Auf dem 8846A S zweimal drücken bzw. auf dem 8845A D einmal drücken, um die Diodenfunktion auszuwählen. 2. Den Softkey 1mA bzw. 0.1mA drücken, um den Diodenprüfstrom einzustellen.

  • Seite 50: Erfassen Von Statistikdaten Zu Messungen

    8845A/8846A Bedienungshandbuch Erfassen von Statistikdaten zu Messungen Die statistische Analysefunktion zeigt die minimalen und maximalen Messwerte einer Reihe von Messgerätmessungen an. Das Messgerät berechnet auch einen Mittelwert und einen Standardabweichungswert für die jeweilige Messreihe. Diese Funktion bietet auch Kontrolle über Start und Ende der Messreihe.

  • Seite 51: Tests Mit Grenzwerten

    Bedienung der Vorderseite Verwenden der Analysefunktionen 2. ENTER drücken, um die Anzahl Proben einzustellen. Hinweis Einstellen der Anzahl Proben auf Null bewirkt, dass das Messgerät Proben kontinuierlich erfasst. Tests mit Grenzwerten Die Grenzwertfunktion bietet Pass/Fail-Tests gemäß bedienerspezifizierten oberen und unteren Grenzwerten. Die oberen und unteren Grenzwerte sind im flüchtigen Speicher gespeichert und werden auf Null gesetzt, wenn das Messgerät eingeschaltet oder über die Fernsteuerungsschnittstelle zurückgesetzt wird.

  • Seite 52: Einstellung Eines Offsetwerts

    8845A/8846A Bedienungshandbuch Einstellung eines Offsetwerts Mit der Offsetfunktion kann der Unterschied zwischen einem gemessenen Wert und einem gespeicherten Offsetwert angezeigt werden. Dieser Typ von Messung wird als relative Messung bezeichnet. Es gibt zwei Methoden zur Eingabe eines Offsetwerts in das Messgerät. Bei der ersten Methode wird eine spezifizierte Zahl in das Offsetregister eingegeben, entweder über die...

  • Seite 53: Verwendung Von Trendplot

    Bedienung der Vorderseite Verwenden der Analysefunktionen Eingeben des B-Werts: 7. Den Softkey B drücken. Um die einzustellende Stelle auszuwählen, entweder <-- oder --> drücken. Wenn die gewünschte Stelle ausgewählt ist, den Softkey mit der Beschriftung -- drücken, um den Wert zu verringern, bzw. ++, um den Wert zu erhöhen. Das am weitesten rechts stehende Zeichen ist der Multiplikator.

  • Seite 54: Verwendung Der Histogramm-Funktion

    8845A/8846A Bedienungshandbuch Die Anzeige beginnt mit der Aufzeichnung der Messwerte im Zeichenbereich (siehe Abbildung 3-1); dabei werden Minimalwert, Maximalwert und verstrichene Zeit angezeigt. STOP Abbildung 3-1. TrendPlot-Anzeige caw057.eps Um die TrendPlot-Sitzung zu beenden, B oder den Softkey STOP drücken. Um die TrendPlot-Sitzung erneut zu starten, den Softkey STOP und dann den Softkey RESTART drücken.

  • Seite 55: Steuerung Von Triggerfunktionen

    Bedienung der Vorderseite Steuerung von Triggerfunktionen Die Anzeige beginnt mit der Anpassung des Säulendiagramms, während die Anzahl der Messwerte zunimmt. Der Mittelwert und die Standardabweichung ändern sich ebenfalls entsprechend der laufend erfassten Messdaten. Um die Histogramm-Sitzung erneut zu starten, den Softkey STOP und dann den Softkey RESTART drücken.

  • Seite 56: Einstellen Der Triggerverzögerung

    8845A/8846A Bedienungshandbuch an der Vorderseite gedrückt wird. Für jeden erkannten Impuls führt das Messgerät nach der spezifizierten Triggerverzögerung die spezifizierte Anzahl Messungen durch. Hinweis Die Taste TRIG ist deaktiviert, wenn sich das Messgerät im Fernsteuerungsmodus befindet. Einrichten eines externen Triggers: 1.

  • Seite 57: Funktionsweise Des Messabschlusssignals

    (nur 8846A) Speicher. Beim 8846A wird der externe Speicher über den USB-Anschluss an der Vorderseite des Messgeräts angeschlossen. Optionaler Speicher in verschiedenen Kapazitäten ist von Fluke erhältlich. Für Fluke-Teilenummern siehe Abschnitt „Optionen und Zubehör“ in Kapitel 1. Neben den Funktionen zum Speichern und Abrufen von Messwerten und Konfigurationen gibt es auch eine Verwaltungsfunktion zum Löschen von Dateien.

  • Seite 58: Abrufen Von Messwerten Vom Speicher

    8845A/8846A Bedienungshandbuch Hinweis Für interne Speicherung von Messwerten wird die Anzahl der gespeicherten Messwerte den Wert 9999, unabhängig von der eingestellten Probenanzahl, nicht überschreiten. Speichern von Messwerten in externem Speicher (nur 8846A): 1. M drücken. 2. Den Softkey STORE READINGS drücken.

  • Seite 59: Abrufen Einer Messgerätkonfiguration

    Bedienung der Vorderseite Steuerung von Triggerfunktionen Speichern einer Messgerätkonfiguration im internen Speicher des Messgeräts: 1. M drücken. 2. Den unten abgebildeten Softkey STORE CONFIG drücken. 0.5993 caw033.eps 3. Den Softkey STORE INT MEM drücken. 4. Einen der fünf mit den möglichen Speicherstellen beschrifteten Softkeys drücken, um die derzeitige Messgerätkonfiguration zu speichern.

  • Seite 60: Verwaltung Des Speichers

    8845A/8846A Bedienungshandbuch Abrufen einer Konfiguration vom externem Speicher (nur 8846A): 1. M drücken. 2. Den Softkey RECALL CONFIG drücken. 3. Den Softkey RECALL USB drücken. Das Messgerät beschriftet die ersten vier Softkeys mit den ersten vier Speicherstellen. CONFIG01 bis CONFIG04. Der fünfte Softkey trägt die Beschriftung MORE und ermöglicht den Zugriff auf alle 100 Speicherstellen.

  • Seite 61: Steuerung Systembezogener Funktionen

    Bedienung der Vorderseite Steuerung systembezogener Funktionen Steuerung systembezogener Funktionen Identifizieren von Messgerätfehlern Wenn das Messgerät einen Fehler erkennt, wird die Fehleranzeige (Nr. 5 in Tabelle 3-2) eingeblendet und das akustische Zeichen ertönt. Eine Liste möglicher Fehler befindet sich in Anhang B dieser Anleitung. Anzeigen der Fehler: 1.

  • Seite 62: Konfigurieren Der Fernsteuerungsschnittstelle

    8845A/8846A Bedienungshandbuch 4. Um das gewünschte Datum und die gewünschte Uhrzeit einzustellen, zur Auswahl einer bestimmten Stelle oder des Monats <-- oder --> drücken. Wenn die gewünschte Stelle oder der Monat ausgewählt ist, den Softkey mit der Beschriftung -- drücken, um den Wert zu verringern, bzw. ++, um den Wert zu erhöhen.

  • Seite 63: Messungen Durchführen

    Kapitel 4 Messungen durchführen Titel Seite Einführung ......................4-3 Auswahl von Funktionsmodifikatoren............... 4-3 Aktivierung der Sekundäranzeige..............4-3 Messen von Spannung ..................4-4 Messen von Gleichspannung ................. 4-4 Messen von Wechselspannung..............4-5 Messen von Frequenz und Periode ..............4-6 Widerstandsmessung ..................4-7 Durchführen einer 2-Draht-Widerstandsmessung .........
  • Seite 64 8845A/8846A Bedienungshandbuch...

  • Seite 65: Einführung

    Messungen durchführen Einführung Einführung XWWarnung Zur Vermeidung von Stromschlag und/oder Schäden am Messgerät: • Vor Gebrauch dieses Messgeräts die Sicherheitsinformationen in Kapitel 1 lesen. • Zwischen einem Anschluss und der Masse niemals mehr als 1000 Volt anlegen. Dieses Kapitel behandelt die Schritte zur Durchführung einer Messung mit jeder Funktion des Messgeräts.

  • Seite 66: Messen Von Spannung

    8845A/8846A Bedienungshandbuch Messen von Spannung Das Messgerät kann bis 1000 V Gleichspannung, 750 V Wechselspannung (8845A) bzw. 1000 V Wechselspannung (8846A) messen. WVorsicht Zur Vermeidung von Durchbrennen der Stromsicherungen und möglicher Beschädigung von Ausrüstung Spannung erst dann am Eingang des Messgeräts anlegen, wenn die Messleitungen ordnungsgemäß...

  • Seite 67: Messen Von Wechselspannung

    Messungen durchführen Messen von Spannung hervorgehoben ist, und erhöht die Stabilisierungszeit bzw. Die Messung. 2ND MEAS Durchläuft die unten aufgeführten Messfunktionen in der Sekundäranzeige und schaltet die Anzeige dann aus. Wenn eine sekundäre Messfunktion ausgewählt ist, wird die Softkey- Beschriftung 2ND MEAS hervorgehoben. VAC - Zeigt das Wechselstromsignal an, das die gemessene Gleichspannung überlagert.

  • Seite 68: Messen Von Frequenz Und Periode

    8845A/8846A Bedienungshandbuch Offset angezeigt. Um das Messgerät aus dem dB-Modus zu schalten, den Softkey dB drücken. Zeigt die gemessene Spannung als Dezibelwert an, bezogen auf 1 Milliwatt (dBm = 10 log(Vnew / Referenzwiderstand / 1 mW). Um die verschiedenen Impedanzen aufzunehmen, über die eine dBm- Messung durchgeführt werden kann, ermöglicht das Messgerät die...

  • Seite 69: Widerstandsmessung

    Messungen durchführen Widerstandsmessung S wird angezeigt. G erneut drücken, um die Primäranzeige auf Frequenz zu schalten. 2. Das Messgerät gemäß Abbildung 4-1 an das Signal anschließen. Durchführen einer Periodenmessung: 1. G drücken. Hz wird angezeigt. G erneut drücken, um die Primäranzeige auf Periode zu schalten. 2.

  • Seite 70: Durchführen Einer 4-Draht-Widerstandsmessung

    8845A/8846A Bedienungshandbuch Funktionsmodifikatoren: Ein 8-Hz-Tiefpassfilter zur Unterdrückung von Rauschen und FILTER Signalen oberhalb 8 Hz wird zur Stabilisierung der Messungen eingeführt. Der Filter ist aktiv, wenn diese Softkey-Beschriftung hervorgehoben ist, und erhöht die Stabilisierungszeit bzw. Die Messung. Für Informationen zur Anpassung des Messbereichs siehe Abschnitt „Bereichstasten“ in Kapitel 3 dieser Anleitung.

  • Seite 71: Messen Von Strom

    Messungen durchführen Messen von Strom Durchführen einer 4-Draht-Widerstandsmessung mit 2X4-Messleitungen von Fluke: 1. Die Messleitungen gemäß Abbildung 4-3 an die Eingangsanschlüsse des Messgeräts anschließen. 2. N drücken. 3. Wenn die Beschriftung nicht bereits hervorgehoben ist, den Softkey 2X4WIRE drücken. caz060.eps Abbildung 4-3.

  • Seite 72: Messen Von Gleichstrom

    8845A/8846A Bedienungshandbuch • VOR dem Anlegen von Strom an den zu messenden Stromkreis, sicherstellen, dass die Messleitungen korrekt an die für den erwarteten Strom geeigneten Eingänge des Messgeräts angeschlossen sind. • Wenn am 100-mA-Eingangsanschluss 400 mA bzw. am 10-Ampere- Anschluss 11 A überschritten werden, brennt die interne Sicherung durch.

  • Seite 73: Messen Von Wechselstrom

    Messungen durchführen Messen von Strom 1. Die Messleitungen gemäß Abbildung 4-4 (Ströme kleiner 120 mA) bzw. Abbildung 4-5 (Ströme bis 10 A) an den Eingangsanschlüssen des Messgeräts und an den zu messenden Stromkreis anschließen. 2. H drücken. 0.0086 caw09f.eps 3. Mit an den Anschlüssen 100 mA und Input LO angeschlossenen Messleitungen den Softkey mA drücken (siehe oben), falls die Beschriftung nicht bereits hervorgehoben ist.

  • Seite 74: Messen Von Kapazität (Nur 8846A)

    Anschlüssen Input HI und LO des Messgeräts an. Messen von Kapazität (nur 8846A) Das Fluke 8846A kann Kapazität von 1 pF bis 100 mF (0,1 F) messen. Durchführen einer Kapazitätsmessung: 1. C drücken. Ein Beispiel einer Kapazitätsmessung ist unten abgebildet.

  • Seite 75: Messen Von Rtd-Temperatur (Nur 8846A)

    Für Informationen zur Anpassung des Messbereichs siehe Abschnitt „Bereichstasten“ in Kapitel 3 dieser Anleitung. Messen von RTD-Temperatur (nur 8846A) Das Fluke 8846A kann unter Verwendung von Widerstandstemperaturfühlern (RTDs) Temperaturen von -200 °C bis 600 °C messen. Durchführen einer Temperaturmessung: 1. Den Widerstandstemperaturfühler (RTD) gemäß Abbildung 4-7 an INPUT HI und LO und dann an SENSE HI und LO anschließen.

  • Seite 76: Kontinuitätsprüfung

    Schwelle liegt). Die Schwelle ist im Bereich von 1 bis 1000 Ω wählbar. Durchführen einer Kontinuitätsprüfung: 1. Auf dem 8846A S drücken, bzw. Q auf dem 8845A. Ein Beispiel einer Kontinuitätsprüfung ist unten abgebildet. OPEN caw12f.eps 2.

  • Seite 77: Diodenprüfung

    Zenerdioden bis 10 Volt, Diodensätze und LEDs prüfen. Der wählbare Strom ermöglicht Optimierung der Diodenprüfung basierend auf der am zu messenden Übergang erwarteten Spannung. Prüfen einer Diode: 1. Auf dem 8846A S zweimal drücken, bzw. D einmal auf dem 8845A. Ein Beispiel einer Diodenprüfung ist unten abgebildet. 0.5994 caw13f.eps 2.

  • Seite 78: Durchführen Einer Ausgelösten Messung

    8845A/8846A Bedienungshandbuch INPUT SENSE 2W/4W 1000 V CAT I 300V 600V CAT II FUSED REAR FRONT caw024.eps Abbildung 4-8. Diodeprüfung Funktionsmodifikatoren: Keine Vier Softkeys ermöglichen die Einstellung der Prüfspannung und des Prüfstroms; dieser Strom wird über die Messleitungen an der Diode angelegt. Die Bürdenspannung ist auf 5 Volt oder 10 Volt eingestellt.

  • Seite 79: Einstellen Der Triggerverzögerung

    Messungen durchführen Durchführen einer ausgelösten Messung Einstellen der Triggerverzögerung Im Modus „Externe Auslösung“ kann das Messgerät den Beginn des Messzyklus nach Empfang des Triggerstimulus bis zu 3600 Sekunden verzögern. Einstellen einer Triggerverzögerung: 1. Im Menü MEAS SETUP den Softkey mit der Beschriftung TRIGGER drücken. 2.

  • Seite 80: Überwachung Des Messabschlusssignals

    8845A/8846A Bedienungshandbuch caz059.eps Abbildung 4-9. TRIG I/O-Stiftbelegung Überwachung des Messabschlusssignals Neben der Funktion als Triggereingang liefert die Buchse TRIG I/O auf der Rückseite des Messgeräts ein Signal, das den Abschluss eines Messzyklus anzeigt. Eine positiv verlaufende Rampe eines TTL-Signals signalisiert, dass der Messzyklus abgeschlossen ist.

  • Seite 81: A 2X4-Messleitungen

    Anhänge Anhang Titel Seite 2X4-Messleitungen ..................... A-1 Fehler........................B-1 RS-232-Anschlussverbindungen................. C-1...
  • Seite 82 8845A/8846A Bedienungshandbuch...

  • Seite 83: Einführung

    Anhang A 2X4-Messleitungen Einführung Die optionalen Fluke TL2X4W-Messleitungen vereinfachen die Durchführung von 4- Draht-Widerstandsmessungen, indem sie die Messleitungen Hi-Hi Sense und Lo-Lo Sense in einem Kabel integrieren. Die Buchsen Input HI und LO des Messgeräts bestehen aus zwei Kontakten. Ein Kontakt ist mit den HI- oder LO-Eingangsstromkreisen verbunden und der andere Kontakt mit den Sense-Eingangsstromkreisen.
  • Seite 84 8845A/8846A Bedienungshandbuch...
  • Seite 85 Anhang B Fehler Einführung Das Messgerät verwendet die folgenden Fehlermeldungen zum Anzeigen von Problemen. AC Line frequency too high / Netzfrequenz zu hoch Invalid calibration step number / Ungültige Kalibrierschrittnummer *TRG/GET received but was ignored / *TRG/GET empfangen, jedoch ignoriert 488.2 I/O deadlock / 488.2 E/A-Blockierung 488.2 interrupted query / 488.2 unterbrochene Abfrage 488.2 query after indefinite response / 488.2 Abfrage nach unbestimmter...
  • Seite 86 Datums Error setting the RTC/System time / Fehler beim Einstellen der RTC/System-Uhrzeit Ethernet port not available in Fluke 45 emulation mode / Ethernet-Port nicht verfügbar im Fluke 45-Emulationsmodus Function/2nd func mismatch / Fehler Funktion/2. Funktion Function/math mismatch / Fehler Funktion/Math...
  • Seite 87 Anhänge Fehler Generic Execution Error / Allgemeiner Ausführungsfehler Got out of sequence packet / Paket außerhalb Sequenz GPIB Command byte transfer error / GPIB-Befehlsbyte-Übertragungsfehler GPIB DOS Error / GPIB DOS-Fehler GPIB File System Error / GPIB-Dateisystemfehler GPIB I/O operation aborted (time-out) / GPIB-E/A-Funktion abgebrochen (Zeitüberschreitung) GPIB Interface Board has not been addressed properly / GPIB- Schnittstellenkarte wurde nicht korrekt adressiert...
  • Seite 88 8845A/8846A Bedienungshandbuch Invalid suffix in command header / Ungültiges Suffix in Befehlskopf Line too long (greater than 350 characters) / Zeile zu lang (über 350 Zeichen) Load reading from file failed / Lesevorgang von Datei fehlgeschlagen Lost sync with inguard / Sync mit Inguard verloren...
  • Seite 89 Anhänge Fehler String size is beyond limit / Zeichenkettengröße übersteigt Grenzwert Suffix Error. / Suffixfehler Wrong units for parameter / Falsche Einheit für Parameter Syntax error / Syntaxfehler Time out while taking data / Zeitüberschreitung beim Erfassen von Daten Timeout error during calibration / Zeitüberschreitungsfehler bei Kalibrierung Timeout occurred while opening the ethernet port / Zeitüberschreitungsfehler beim Öffnen des Ethernet-Ports Too many dimensions to be returned / Zu viele zurückzugebende...
  • Seite 90 8845A/8846A Bedienungshandbuch...
  • Seite 91 Die RS-232-Steuerleitungen des Messgeräts können neu verdrahtet werden, um anstelle der RTS/CTS-Paarung eine andere Paarung zu erzielen. Diese Änderung sollte von einem fachkundigen Techniker in einem Fluke-Servicezentrum durchgeführt werden. Das Öffnen des Messgeräts zur Durchführung dieser Änderung setzt u. U. die Garantie des...
  • Seite 92 8845A/8846A Bedienungshandbuch...
  • Seite 93 Index Gleichstrom Gleichspannung, 4-4 —A— Wechselstrom, 3-8 Abrufen von Konfigurationen, 3-19 Firmware Abrufen von Messwerten, 3-18 Versionsinformationen, 3-21 Analysefunktionen Fluke Histogramm, 3-14 Kontaktaufnahme, 2-3 Math Frequenzmessungen, 4-6 Grenzwerttests, 3-11 Funktionsmodifikatoren, 4-3 MX+B, 3-12 Offset, 3-12 —G— Statistik, 3-10 TrendPlot, 3-13...
  • Seite 94 8845A/8846A Bedienungshandbuch Wechselspannungsmessungen, 4-5 —M— Speicher Mathematische Fuktionen Konfiguration MX+B, 3-12 Abrufen, 3-19 Mathematische Funktionen, 3-9 Speicherung, 3-18 Grenzwerttests, 3-11 Messwertabruf, 3-18 Offset, 3-12 Messwertspeicherung, 3-17 Messabschluss Verwaltung, 3-20 Funktionsweise, 3-17 Speicher, Zugriff, 3-17 Überwachung, 4-18 Speichern von Konfigurationen, 3-18 Messgerätfehler...
  • Seite 95 (Fortsetzung) Index —W— Wechselspannung Messungen, 4-5 Widerstandsmessungen, 4-7 2-Draht, 4-7 4-Draht, 4-8 —Z— Zeit, Einstellung, 3-21...
  • Seite 96 8845A/8846A Bedienungshandbuch...
