Durchführen von Messungen
Durchführen von Messungen
Die folgenden Abschnitte beschreiben die Durchführung
von Messungen mit dem Messgerät. Schaltkasten

Wechsel- und Gleichspannungsmessungen

Das Messgerät bietet Echt-Effektivwert-Messungen, die
für verzerrte Sinuswellen und andere Signalformen (ohne
Gleichspannungsoffset), zum Beispiel Rechteck-,
V
Dreieck- oder Treppensignale, genau sind.
Die Spannungsbereiche sind 600,0 mV, 6,000 V, 60,00 V,
600,0 V und 1000 V. Zur Auswahl des 600,0-mV-DC-
Bereichs den Drehschalter auf mV stellen.

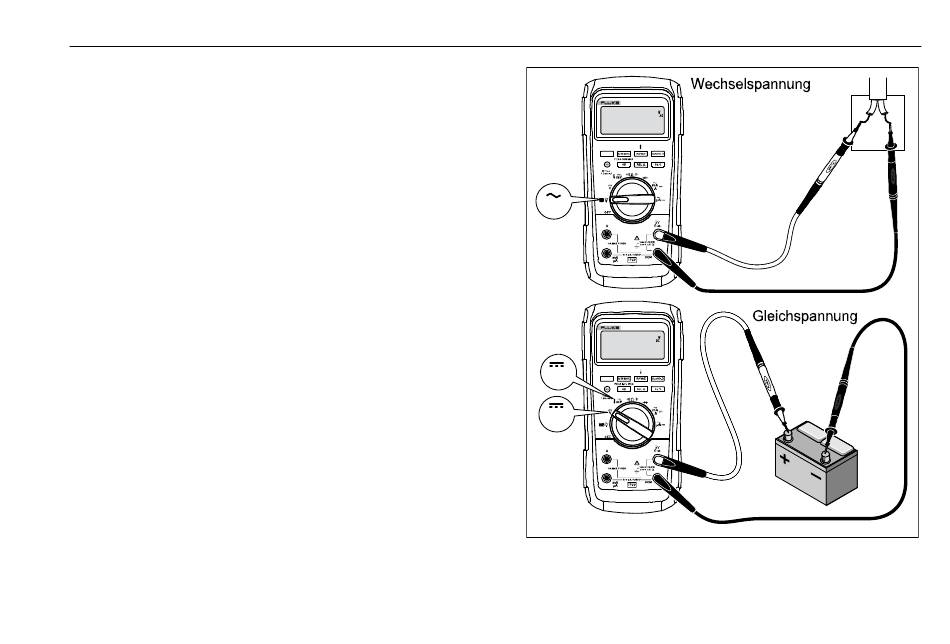

Siehe Abbildung 2 zum Messen von Wechselspannung
oder Gleichspannung.
mV
V
gat102.emf
Abbildung 2. Wechsel- und
Gleichspannungsmessungen
11
