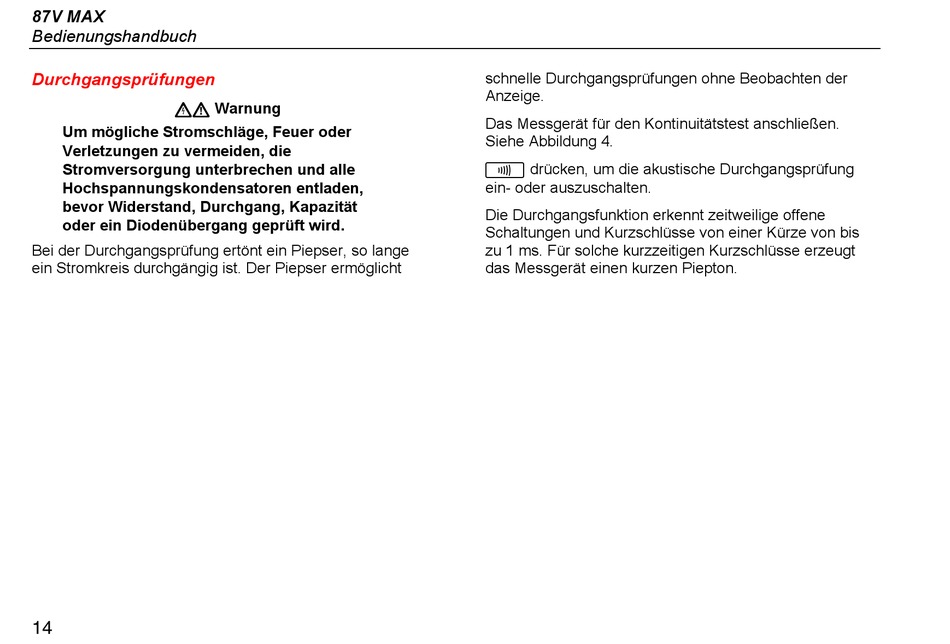

Durchgangsprüfungen
XW Warnung
Um mögliche Stromschläge, Feuer oder
Verletzungen zu vermeiden, die
Stromversorgung unterbrechen und alle
Hochspannungskondensatoren entladen,
bevor Widerstand, Durchgang, Kapazität
oder ein Diodenübergang geprüft wird.
Bei der Durchgangsprüfung ertönt ein Piepser, so lange
ein Stromkreis durchgängig ist. Der Piepser ermöglicht
14
schnelle Durchgangsprüfungen ohne Beobachten der
Anzeige.
Das Messgerät für den Kontinuitätstest anschließen.
Siehe Abbildung 4.
 drücken, um die akustische Durchgangsprüfung
ein- oder auszuschalten.
Die Durchgangsfunktion erkennt zeitweilige offene
Schaltungen und Kurzschlüsse von einer Kürze von bis
zu 1 ms. Für solche kurzzeitigen Kurzschlüsse erzeugt
das Messgerät einen kurzen Piepton.
