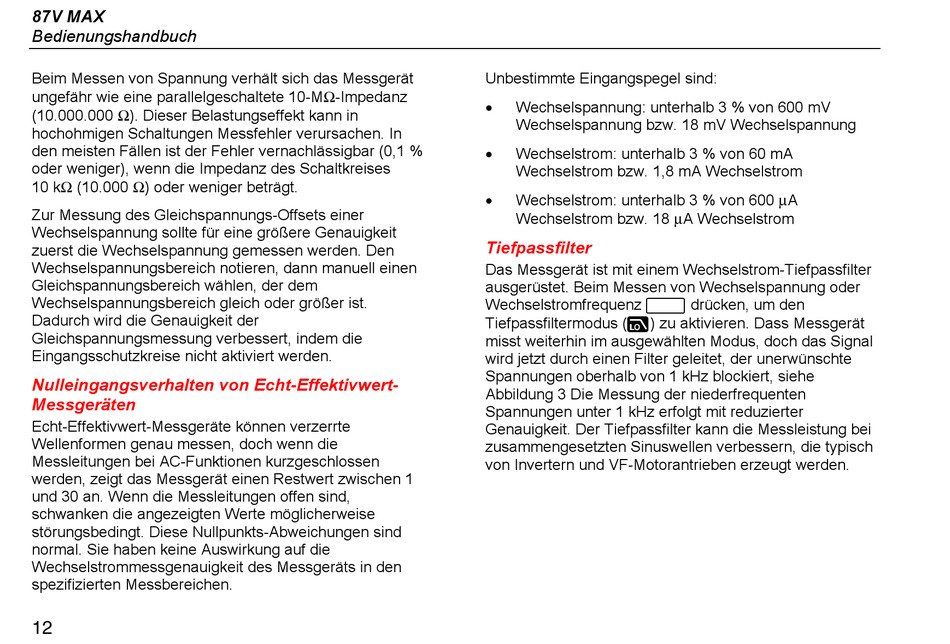

87V MAX
Bedienungshandbuch
Beim Messen von Spannung verhält sich das Messgerät
ungefähr wie eine parallelgeschaltete 10-MΩ-Impedanz
(10.000.000 Ω). Dieser Belastungseffekt kann in
hochohmigen Schaltungen Messfehler verursachen. In
den meisten Fällen ist der Fehler vernachlässigbar (0,1 %
oder weniger), wenn die Impedanz des Schaltkreises
10 kΩ (10.000 Ω) oder weniger beträgt.
Zur Messung des Gleichspannungs-Offsets einer
Wechselspannung sollte für eine größere Genauigkeit
zuerst die Wechselspannung gemessen werden. Den
Wechselspannungsbereich notieren, dann manuell einen
Gleichspannungsbereich wählen, der dem
Wechselspannungsbereich gleich oder größer ist.
Dadurch wird die Genauigkeit der
Gleichspannungsmessung verbessert, indem die
Eingangsschutzkreise nicht aktiviert werden.
Nulleingangsverhalten von Echt-Effektivwert-
Messgeräten
Echt-Effektivwert-Messgeräte können verzerrte
Wellenformen genau messen, doch wenn die
Messleitungen bei AC-Funktionen kurzgeschlossen
werden, zeigt das Messgerät einen Restwert zwischen 1
und 30 an. Wenn die Messleitungen offen sind,
schwanken die angezeigten Werte möglicherweise
störungsbedingt. Diese Nullpunkts-Abweichungen sind
normal. Sie haben keine Auswirkung auf die
Wechselstrommessgenauigkeit des Messgeräts in den
spezifizierten Messbereichen.
12
Unbestimmte Eingangspegel sind:
Wechselspannung: unterhalb 3 % von 600 mV
Wechselspannung bzw. 18 mV Wechselspannung
Wechselstrom: unterhalb 3 % von 60 mA
Wechselstrom bzw. 1,8 mA Wechselstrom
Wechselstrom: unterhalb 3 % von 600 μA
Wechselstrom bzw. 18 μA Wechselstrom

Tiefpassfilter

Das Messgerät ist mit einem Wechselstrom-Tiefpassfilter
ausgerüstet. Beim Messen von Wechselspannung oder
Wechselstromfrequenz  drücken, um den
Tiefpassfiltermodus () zu aktivieren. Dass Messgerät
misst weiterhin im ausgewählten Modus, doch das Signal
wird jetzt durch einen Filter geleitet, der unerwünschte
Spannungen oberhalb von 1 kHz blockiert, siehe
Abbildung 3 Die Messung der niederfrequenten
Spannungen unter 1 kHz erfolgt mit reduzierter
Genauigkeit. Der Tiefpassfilter kann die Messleistung bei
zusammengesetzten Sinuswellen verbessern, die typisch
von Invertern und VF-Motorantrieben erzeugt werden.
