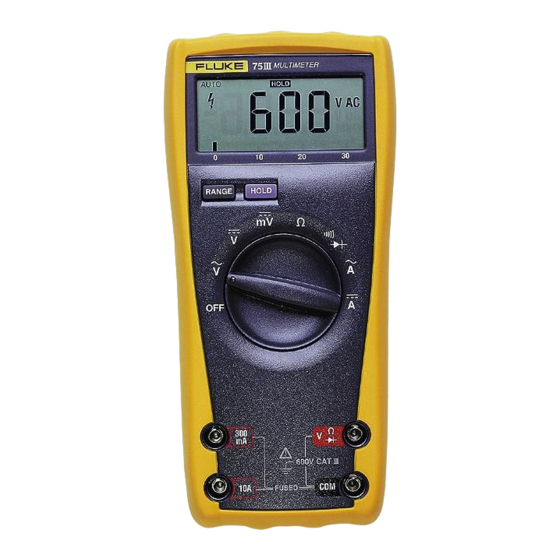

Fluke 77 Gebrauchsanweisung
Vorschau ausblenden Andere Handbücher für 77:

Werbung

W Bitte zuerst lesen: Sicherheitsinformationen
Das Meßgerät (Series III Multimeter) nicht in Betrieb
nehmen, falls das Gerät oder die Prüfkabel beschädigt sind
oder falls eine Fehlfunktion vermutet wird.
Sicherstellen, daß die Prüfspitzen und der Drehschalter in
der passenden Stellung für die jeweilige Messung sind.
In einem stromführenden Stromkreis niemals Widerstand
messen.
Niemals eine Spannungsquelle mit den Prüfspitzen
berühren, wenn die Prüfkabel an der 10 A- oder 300 mA-
Eingangsbuchse angeschlossen sind.
Niemals eine höhere Spannung als die Nennspannung
zwischen den Eingangsbuchsen und Erde anlegen.
Besondere Vorsicht ist bei Spannungen über 60 V
Gleichstrom rms oder 30 V Wechselstrom rms geboten.
Derartige Spannungen können Stromschläge auslösen.
Die Finger bei der Durchführung von Messungen stets hinter
dem Fingerschutz der Prüfspitzen belassen.
Um Fehlanzeigen zu vermeiden, die zu Stromschlägen
oder Verletzungen führen können, muß die Batterie
sofort ersetzt werden, wenn die Ladeanzeige (M)
erscheint.
Symbole
W
Y
T
Kategorie für Überspannungsinstallationen gemäß IEC 1010:
CAT II
CAT III
PN 686136 August 1997 Rev.2, 7/98 (German)
© 1997, 1998 Fluke Corporation. All rights reserved. Printed in U.S.A.
All product names are trademarks of their respective companies
Series III Multimeter
WAchtung
Bitte zuerst lesen: Sicherheitsinformationen
Hochspannungsgefahr
Doppelte Isolierung
Typische Betriebsorte sind u.a.
Wandnetzdosen, stationäre und tragbare
Elektrogeräte.
Typische Betriebsorte sind u.a. Schalter in
stationären Installationen und Geräte zur
betrieblichen Verwendung mit permanenten
Anschlüssen an der stationären Installation.
77/75/23/21
Gebrauchsanweisung
®

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Fluke 77

  • Seite 1 Installationen und Geräte zur betrieblichen Verwendung mit permanenten Anschlüssen an der stationären Installation. PN 686136 August 1997 Rev.2, 7/98 (German) © 1997, 1998 Fluke Corporation. All rights reserved. Printed in U.S.A. All product names are trademarks of their respective companies...
  • Seite 2: Automatische Bereichswahl

    Eingangsbuchsen Milliampere Volt, Ohm, Diodenprüfung 600V Gemeinsamer Ampere 1000V Anschluß FUSED hf1f.eps Hinweise zum Überlastungsschutz siehe den Abschnitt “Technische Daten”. Automatische Bereichswahl Beim Einschalten wählt das Meßgerät automatisch die automatische Bereichswahl. Manuelle Bereichswahl Die manuelle Bereichswahl ist in den Betriebsarten V Wechselstrom, V Gleichstrom, Ohm, A Wechselstrom und A Gleichstrom verfügbar.
  • Seite 3 Automatische Betriebsart Touch Hold ® (Meßwert halten) W Warnung Um Stromschläge zu vermeiden, die Betriebsart Touch Hold® nicht verwenden, um festzustellen, ob ein Hochspannungskreis stromführend ist. Die Betriebsart Touch Hold® kann keine Meßwerte angezeigt halten, die instabil oder rauschgestört sind. In der Betriebsart Touch Hold®...
  • Seite 4: Betriebsbereitschaft

    Betriebsbereitschaft Wenn das eingeschaltete Meßgerät eine Stunde lang (bzw. 20 Minuten lang in einer Diodenprüfung) inaktiv ist, erscheint eine leere Anzeige mit vier Balkensegmenten. Um den Betrieb wieder aufzunehmen, den Drehschalter betätigen oder eine Taste drücken. Wechselspannung und Gleichspannung (K L m L) Volt Wechselstrom Volt Gleichstrom Millivolt Gleichstrom...
  • Seite 5 Diodenprüfung (G) Diode einwandfrei Diode einwandfrei RANGE RANGE Einzelton Sperrvorspannung Durchlaßvorspannung Diode schadhaft Diode schadhaft RANGE RANGE Offen Kurzgeschlossen hf5f.eps...
  • Seite 6: Durchgangsprüfung ( R )

    Durchgangsprüfung ( R ) RANGE RANGE hc8f.eps Falls Durchgang besteht (Widerstand < 210 Ω für Modelle 21/75 und <270 Ω für Modelle 23/77), werden wiederholte Tonsignale abgegeben. In der Betriebsart Touch Hold® gibt das Meßgerät zwei Tonsignale ab. Strom (? A) W Warnung Um Verletzungen zu vermeiden, keine Strommessungen durchführen, wenn die Spannung...
  • Seite 7: Prüfspitzenhalterung

    Prüfspitzenhalterung hc14f.eps Wartung W Warnung Um Stromschläge zu vermeiden, die Prüfkabel vor dem Öffnen des Gehäuses abnehmen und das Gehäuse vor der Verwendung des Meßgeräts schließen. Um die Feuer- und Lichtbogengefahr zu vermeiden, nur Sicherungen verwenden, die der auf der Rückseite des Meßgeräts angegebenen Kapazität entsprechen.
  • Seite 8: Ersetzen Der Batterie

    Reinigung Das Meßgerät mit einem in Reinigungsmittel getränktem feuchten Tuch reinigen. Keine Scheuer- oder Lösungsmittel verwenden. Ersatzteile und Zubehör Rufen Sie eine der folgenden Telefonnummern an, um mit Fluke Kontakt aufzunehmen: U.S.A. und Kanada: 1-888-99-FLUKE (1-888-993-5853) Europa: +31 402-678-200 Japan: +81-3-3434-0181...
  • Seite 9: Technische Daten

    Sicherung, F630 mA, 250 V, Min. 740670 Sicherungsschutz 1500 A oder IEC 127-1 Sicherung, F11 A, 1000 VAC/DC, 943118 Min. Sicherungsschutz 17 kA Modelle 23/77: Sicherung, F44/100 A, 1000 VAC/DC, 943121 Min. Sicherungsschutz 10 kA Sicherung, F11 A, 1000 VAC/DC, 943118 Min.
  • Seite 10 3,7 cm x 8,9 cm - 7,8 cm x 19 cm Gewicht 365 g Sicherheit Modelle 21/75 Series III: 600 V CAT III, Modelle 23/77 Series III: 600 V CAT III und 1000 V CAT II gemäß ANSI/ISA S82.01-1994, EN 61010-1: 1993, CSA C22.2 Nr. 1010.1-92, UL 3111-1. EMC-Richtlinien EN 61326-1 1997.
  • Seite 11 Funktion Bereich Genauigkeit ±(0,3%+1) 3,200 V, 32,00 V, 320,0 V ±(0,4%+1) 600 V (21/75), 1000 V (23/77) ±(0,3%+1) 320,0 mV ±(2%+2) (45 bis 500 Hz, 3,200 V, 32,00 V, 320,0 V ±(2%+2) 3,2 V Bereich. 600 V (21/75), 1000 V (23/77)
  • Seite 12 (typisch) Gleichstrom Gleichstrom (typisch) (typisch) Spannung Skalenendwert Spannung Leerlaufprüfung <3,1 V Gleichstrom 2,0 V Gleichstrom Kurzschlußstrom (typisch) 21/75: 23/77: 400 µA 300 µA 500 µA 400 µA Strom (typisch) 21/75: 23/77: 0,0 V 0,5 mA 0,4 mA 0,6 V 0,4 mA...
