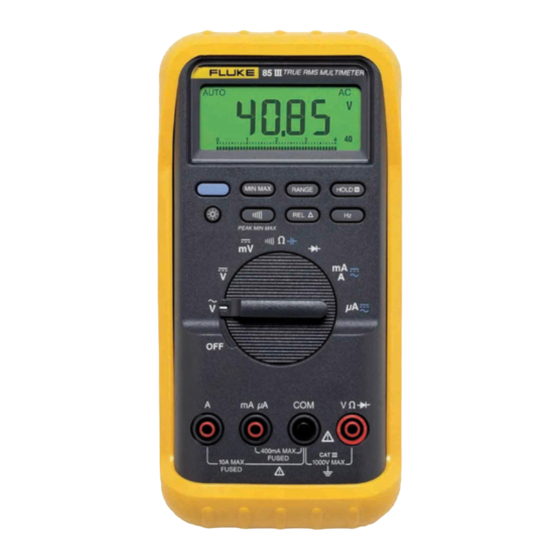

Fluke 83 Handbuch

Vorschau ausblenden Andere Handbücher für 83:
Inhaltsverzeichnis

Quicklinks

®
80 Series III
Multimeters
Bedienungs-Handbuch
October 1997 Rev.3, 3/01 (German)
©1997-2001 Fluke Corporation, All rights reserved. Printed in U.S.A.
All product names are trademarks of their respective companies.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fluke 83

Inhaltszusammenfassung für Fluke 83

  • Seite 1 ® 80 Series III Multimeters Bedienungs-Handbuch October 1997 Rev.3, 3/01 (German) ©1997-2001 Fluke Corporation, All rights reserved. Printed in U.S.A. All product names are trademarks of their respective companies.
  • Seite 2 Produkt innerhalb der Garantiefrist einem von Fluke autorisierten Service Center zur Reparatur übergeben wird. Um die Garantieleistung in Anspruch zu nehmen, wenden Sie sich bitte an das nächstgelegene und von Fluke autorisierte Service Center oder senden Sie das Produkt mit einer Beschreibung des Problems und unter Vorauszahlung von Fracht und Versicherungskosten (FOB Bestimmungsort) an das nächstgelegene und von Fluke autorisierte Service Center.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsangabe Titel Seite Einleitung ........................1 Sicherheitsinformationen....................1 Leistungsmerkmale des Instruments................4 Power-up Optionen....................11 Automatische Abschaltung ..................11 Input Alert™ Merkmal ....................12 Ausführung von Messungen..................12 Messung von Wechsel- und Gleichspannungen ............12 Durchgangstest ......................14 Widerstandsmessung ....................16 Leitfähigkeitsmessung für Hochwiderstands- oder Lecktests ........
  • Seite 4 Betriebsart MIN MAX Aufzeichnung................30 Betriebsart Touch Hold®....................32 Betriebsart Relativ (REL) ....................32 Betriebsart Zoom (Modelle 83 und 85)..............32 Benutzung der Betriebsart Zoom (Modelle 83 und 85) ..........33 Wartung ......................... 33 Allgemeine Wartung....................33 Sicherungen testen ....................34 Batterie ersetzen .......................
  • Seite 5 Ersatzteile .......................... 38 Zubehör..........................40 Technische Angaben für Wechselspannungsfunktionen der Modelle 85 und 87....42 Technische Angaben für Wechselspannungsfunktionen des Modells 83 ......43 Technische Angaben für Gleichspannungs-, Widerstands- und Leitfähigkeitsfunktionen.. 44 Technische Angaben für Stromfunktionen ................. 45 Technische Angaben für Kapazitäts- und Diodenfunktionen ..........47 Technische Angaben für Frequenzzähler ................
  • Seite 6 80 Series III Bedienungs-Handbuch...
  • Seite 7 Abbildungsverzeichnis Abbildung Titel Seite Anzeigefunktionen (Modell 87 abgebildet) ................. 8 Messung von Wechsel- und Gleichspannungen ..............13 Durchgangstest ........................15 Widerstandsmessung......................17 Kapazitätsmessung......................19 Diodentest .......................... 21 Strommessung ........................23 Bestandteile von Tastverhältnis-Messungen..............27 Test der Stromsicherungen....................34 Ersetzen der Batterie und Sicherung ................. 37 Ersatzteile ..........................
  • Seite 8 80 Series III Bedienungs-Handbuch...

  • Seite 9: Einleitung

    Die für das Instrument und das Handbuch benutzten Die Beschreibungen und Anweisungen in diesem internationalen Symbole werden in Tabelle 1 erläutert. Handbuch beziehen sich auf die Multimeter 83, 85, 87 und 87/E der Serie III, es sei denn, dies wird ausdrücklich WAchtung anders vermerkt.

  • Seite 10: Internationale Elektrizitätssymbole

    80 Series III Bedienungs-Handbuch Tabelle 1. Internationale Elektrizitätssymbole Wechselstrom Erdung Gleichspannung Sicherung Wechsel- oder Gleichstrom Übereinstimmung mit EU-Richtlinien Nähere Information über diese Übereinstimmung mit einschlägigen Einrichtung im Handbuch Richtlinien der Canadian Standards Association (Kanadische Behörde für Standardisierungen) Batterie Doppelt isoliert Überprüfung und Zulassung durch TÜV-Produktdienst.
  • Seite 11 Sicherheitsinformationen • Vorsicht Meßleitungen vor dem Öffnen des Batteriefachdeckels vom Instrument Zur Vermeidung eventueller Sachschäden entfernen. am Instrument oder an den zu testenden Geräten die folgenden Verhaltensregeln • Meßleitungen auf beschädigte Isolation einhalten: oder freiliegende Metallteile untersuchen. Meßleitungen auf • Vor Diodentests sowie Messungen von Durchgang prüfen.

  • Seite 12: Leistungsmerkmale Des Instruments

    80 Series III Bedienungs-Handbuch Zum eigenen Schutz die folgenden Verhaltensregeln Tabelle 2. Eingänge einhalten: Anschluß Beschreibung Seite • Besondere Vorsicht im Umgang mit Spannungen von mehr als 30 V RMS, 42 V Spitze oder 60 V. Bei Eingang für Strom- diesen Spannungen besteht Stromschlaggefahr.

  • Seite 13: Positionen Des Drehschalters

    Leistungsmerkmale des Instruments Tabelle 3. Positionen des Drehschalters Schalterposition Funktion Seite Wechselspannungsmessung Gleichspannungsmessung 400 mV Gleichspannungsbereich Durchgangstest Widerstandsmessung Kapazitätsmessung Diodentest Gleich- oder Wechselstrommessung von 0 mA bis 10,00 A µA Gleich- oder Wechselstrommessung von 0 µA bis 4000 µA...

  • Seite 14: Drucktasten

    80 Series III Bedienungs-Handbuch Tabelle 4. Drucktasten Taste Funktion Tastenfunktion Seite Wählt Kapazitätsmessung. mA/A, µA Schaltet zwischen Gleich- und Wechselstrom um. (Blaue Taste) Power-up Setzt die automatische Abschaltung außer Kraft. Beliebige Startet die Aufzeichnung von Minimal- und Maximalwerten. Die Anzeige schaltet Schalter- zyklisch zwischen den Werten MIN, MAX, AVG (Durchschnitt) und den aktuellen position...
  • Seite 15 Messungen. Die Anzeige wird auf Null gesetzt, und der gespeicherte Wert Relativ) position von allen folgenden Messungen abgezogen. Power-up Ermöglicht bei Modellen 83 und 85 die Betriebsart Zoom für das Balkendiagramm. Beliebige Startet den Frequenzzähler. Schalter- Nochmaliges Drücken startet die Betriebsart Tastverhältnis.
  • Seite 16 80 Series III Bedienungs-Handbuch 10 1 0 iy1f.eps Abbildung 1. Anzeigefunktionen (Modell 87 abgebildet)

  • Seite 17: Anzeigefunktionen

    Leistungsmerkmale des Instruments Tabelle 5. Anzeigefunktionen Nummer Merkmal Anzeige Seite ± Polaritätsanzeige für das analoge Balkendiagramm. Betriebsart Relativ (REL) aktiviert. Der Piepton für Durchgangsmessungen ist eingeschaltet. Zeigt negative Werte an. Bei der Betriebsart Relativ (REL) wird hiermit angezeigt, daß der aktuelle Wert geringer als der gespeicherte Referenzwert ist.
  • Seite 18 80 Series III Bedienungs-Handbuch Tabelle 5. Anzeigefunktionen (Fortsetzung) Nummer Merkmal Anzeige Seite A, µA, mA A: Ampere. Maßeinheit für Stromstärke. µA: Mikroampere. 1 x 10 oder 0,000001 Ampere. mA: Milliampere. 1 x 10 oder 0,001 Ampere. V, mV V: Volt. Maßeinheit für Spannung. mV: Millivolt.

  • Seite 19: Power-Up Optionen

    Leistungsmerkmale des Instruments Tabelle 5. Anzeigefunktionen (Fortsetzung) Nummer Merkmal Anzeige Seite 4000 mV Zeigt den aktuell gewählten Bereich an. Siehe technische Angaben für Funktionsbereiche. Analoges Ermöglicht eine analoge Anzeige der aktuellen Werte. Balkendiagramm Der Wert, bzw. der relative Wert in der Betriebsart Relativ (REL), Tastverhältnis: 27 ist zu groß...

  • Seite 20: Input Alert™ Merkmal

    80 Series III Bedienungs-Handbuch Input Alert™ Merkmal Messung von Wechsel- und Gleichspannungen Falls eine Meßleitung mit einem der Anschlüsse mA/µA Spannung ist der Potentialunterschied zwischen zwei oder A verbunden ist, der Drehschalter aber nicht in die Punkten. Die Polarität einer Wechselspannung ist zeitlich mA/µA oder A Position gedreht wurde, ertönt ein veränderlich, während die Polarität einer Gleichspannung trillernder Warnton.
  • Seite 21 Ausführung von Messungen Einige Hinweise zur Spannungsmessung: Wechselspannung • Bei der Spannungsmessung verhält sich das Instrument etwa wie ein 10 MΩ-Widerstand TRUE RMS MULTIMETER (10.000.000 Ω) parallel zum Testkreis. Dies kann in Schaltkreisen mit hoher Impedanz Meßfehler Schaltbox MIN MAX RANGE HOLD hervorrufen.

  • Seite 22: Durchgangstest

    80 Series III Bedienungs-Handbuch Die Durchgangsfunktion kann fehlerhafte Kontakte Durchgangstest feststellen, solange eine Verbindung wenigstens 1 ms Vorsicht (0,001 Sekunde) lang besteht. Diese kurzen Kontakte verursachen einen kurzen Piepton. Zur Vermeidung von Schäden am Instrument oder im zu testenden Stromkreis vor einem Durchgangstest die Netzstromverbindung trennen und alle Hochspannungskonden- satoren entladen.
  • Seite 23 Ausführung von Messungen Bei Messungen von Stromkreisen die Netzstromverbindung trennen. Aktiviert das TRUE RMS MULTIMETER TRUE RMS MULTIMETER Durchgangs- Tonsignal MIN MAX RANGE HOLD MIN MAX RANGE HOLD 4 1/2 DIGITS PEAK MIN MAX 4 1/2 DIGITS PEAK MIN MAX 1 Seconds 1 Seconds µA...

  • Seite 24: Widerstandsmessung

    80 Series III Bedienungs-Handbuch Einige Hinweise zur Widerstandsmessung: Widerstandsmessung • Da der Teststrom des Instruments durch alle Vorsicht möglichen Pfade zwischen den Meßsonden fließt, ist Zur Vermeidung von Schäden am Instrument der gemessene Widerstandswert im Stromkreis oft oder im zu testenden Stromkreis vor einer vom Nominalwert des Widerstands verschieden.
  • Seite 25 Ausführung von Messungen Widerstandsmessung im Stromkreis Isolierung eines Potentiometers Netzstromzufuhr Trennen TRUE RMS MULTIMETER Isolierung eines Kondensators MIN MAX RANGE HOLD 4 1/2 DIGITS PEAK MIN MAX 1 Seconds µA mA µA 400mA MAX CAT II FUSED 10A MAX 1000V MAX FUSED Trennen jb6f.eps...

  • Seite 26: Leitfähigkeitsmessung Für Hochwiderstands- Oder Lecktests

    80 Series III Bedienungs-Handbuch Einige Hinweise zur Leitfähigkeitsmessung: Leitfähigkeitsmessung für Hochwiderstands- oder Lecktests • Hochwiderstandsmessungen sind gegen elektrisches Leitfähigkeit, der Kehrwert des Widerstandes, ist die Rauschen anfällig. Die meisten Rauschwerte können Fähigkeit eines Stromkreises zur Weiterleitung von geglättet werden, indem in der Betriebsart MIN MAX Strom.
  • Seite 27 Ausführung von Messungen Das Instrument mißt die Kapazität, indem der Kondensator mit einer festgelegten Stromstärke über einen festgelegten Zeitraum geladen wird, worauf die Kapazität TRUE RMS MULTIMETER µ Spannung bestimmt und die Kapazität berechnet wird. wählen Die Messung beträgt etwa 1 Sekunde pro Bereich. Die MIN MAX RANGE HOLD...

  • Seite 28: Abschätzung Von Kapazitäten Von Mehr Als 5 Mikrofarad

    80 Series III Bedienungs-Handbuch • Kapazitätswerte von über 5 µF können geschätzt Tabelle 6. Abschätzung von Kapazitäten von mehr als werden, indem man den von der Widerstands- 5 Mikrofarad funktion des Instruments gelieferten Strom wie folgt Vorgeschl benutzt: µF/Sekund agener Das Instrument zur Widerstandsmessung Erwartete Kapazität Bereich*...

  • Seite 29: Diodentest

    Ausführung von Messungen Diodentest Durchlaßvorspannung Vorsicht Typischer TRUE RMS MULTIMETER Zur Vermeidung von Schäden am Instrument Meßwert oder im zu testenden Gerät vor einem MIN MAX RANGE HOLD Diodentest die Netzstromverbindung trennen 4 1/2 DIGITS PEAK MIN MAX 1 Seconds und alle Hochspannungskondensatoren µA entladen.

  • Seite 30: Wechsel- Oder Gleichstrommessungen

    80 Series III Bedienungs-Handbuch Die Strombereiche betragen 400 µA, 4000 µA, Wechsel- oder Gleichstrommessungen 40 mA, 400 mA, 4000 mA und 10 A. Wechselstrom wird WAchtung als RMS-Wert dargestellt. Niemals eine Strommessung im Schaltkreis Zur Strommessung Abbildung 7 heranziehen und wie versuchen, wenn das Erdpotential im offenen folgt verfahren: Schaltkreis mehr als 1000 V beträgt.
  • Seite 31 Ausführung von Messungen Gesamte Stromaufnahme Netzstromversorgung des Stromkreises: des Stromkreises Vor Anschließen des Instruments AUS (OFF) Während der Messung EIN (ON) Vor dem Trennen des Instruments AUS (OFF) TRUE RMS MULTIMETER AC DC MIN MAX RANGE HOLD Strom durch eine Komponente 4 1/2 DIGITS PEAK MIN MAX 1 Seconds...
  • Seite 32 80 Series III Bedienungs-Handbuch Bei Benutzung des A-Anschlusses den Drehschalter Einige Hinweise zur Strommessung: auf mA/A schalten. Bei Benutzung des mA/µA- • Falls die Anzeige 0 anzeigt und das Instrument richtig Anschlusses den Drehschalter auf µA für Stromstärken von weniger als 4000 µA (4 mA) oder geschaltet ist, die Sicherungen des Instruments wie unter “Sicherungen testen”...

  • Seite 33: Frequenzmessungen

    Ausführung von Messungen Frequenzmessungen Einige Hinweise zur Frequenzmessung: Frequenz bezeichnet die Anzahl von Zyklen, die von • Falls der Meßwert 0 Hz zeigt oder instabil ist, kann einem Signal pro Sekunde durchlaufen werden. Das das Eingangssignal sich im Bereich oder unterhalb Instrument mißt die Frequenz eines Spannungs- oder des Schwellenwertes befinden.

  • Seite 34: Funktionen Und Schwellenwerte Für Frequenzmessungen

    80 Series III Bedienungs-Handbuch Tabelle 7. Funktionen und Schwellenwerte für Frequenzmessungen Ungefährer Funktion Bereich Schwellenwert Typische Anwendung 4 V, 40 V, Für die meisten Signale. 400 V, 1000 V Hochfrequente 5-V-Logiksignale. (Die DC-Koppelung der L Funktion 400 Mv kann hochfrequente Logiksignale abschwächen und deren Amplitude soweit verringern, daß...

  • Seite 35: Messung Von Tastverhältnissen

    Ausführung von Messungen Instrumentenzähler durch Drücken von T geändert Messung von Tastverhältnissen werden. Als Tastverhältnis wird die Zeit (ausgedrückt in Prozent) verstanden, in der sich ein Signal oberhalb oder Für 5 V-Logiksignale sollte der 4 V DC-Bereich benutzt unterhalb eines Schwellenwertes befindet (Abbildung 8). werden, für 12 V-Schaltsignale in Automobilen der 40 V Die Betriebsart Tastverhältnis ist für die Messung der DC-Bereich.

  • Seite 36: Bestimmung Der Pulsbreite

    80 Series III Bedienungs-Handbuch Bestimmung der Pulsbreite Analoges Balkendiagramm Für ein periodisches Signal (das Signalmuster wiederholt Das analoge Balkendiagramm verhält sich wie die Nadel sich in gleichen Zeitintervallen) kann die Zeit, in der das auf einer analogen Anzeige, aber ohne Übersteuerung. Signal entweder hoch oder niedrig ist, wie folgt bestimmt Das Balkendiagramm wird 40 mal pro Sekunde erneuert.

  • Seite 37: Balkendiagramm Bei Den Modellen 83 Und 85

    Betriebsart mit 4-1/2 Ziffern (Modell 87) Balkendiagramm bei den Modellen 83 und 85 Betriebsart mit 4-1/2 Ziffern (Modell 87) Bei den Modellen 83 und 85 besteht das Balken- Bei einem Modell 87 wird das Instrument durch Drücken diagramm aus 43 Segmenten. Die Anzahl der der gelben Taste für 1 Sekunde in die hochauflösende...

  • Seite 38: Betriebsart Min Max Aufzeichnung

    Abschätzung der Einschaltzeit eines Stromkreises Genauigkeit. Eine Änderung der Ansprechzeit löscht alle nützlich. aufgezeichneten Anzeigen. Die Modelle 83 und 85 besitzen Ansprechzeiten von 100 ms und 1 s. Modell 87 besitzt Ansprechzeiten von 1 s, 100 ms und 250 µs (Spitze).

  • Seite 39: Min Max Funktionen

    Betriebsart MIN MAX Aufzeichnung Tabelle 8. MIN MAX Funktionen Taste MIN MAX Funktion Startet die Betriebsart MIN MAX Aufzeichnung. Das Instrument sperrt den Bereich, der vor dem Beginn der Betriebsart MIN MAX eingeschaltet war. (Die gewünschte Meßfunktion und der Bereich sollten vor dem Beginn der Betriebsart MIN MAX gewählt werden.) Das Instrument gibt einen Piepton ab, wenn ein neuer Minimal- oder Maximalwert aufgezeichnet wird.

  • Seite 40: Betriebsart Touch Hold

    Instrument und zeigt den neuen Wert an. Auf I drücken, um die Betriebsart Touch Hold zu Durch Wahl der Betriebsart Relativ bei den Modellen 83 oder 85 wird das Balkendiagramm in die Betriebsart starten oder zu stoppen.

  • Seite 41: Benutzung Der Betriebsart Zoom (Modelle 83 Und 85)

    Wartung Benutzung der Betriebsart Zoom Wartung (Modelle 83 und 85) Reparaturen oder Wartungsarbeiten, die in diesem Mit der Kombination von relativer Betriebsart und der Handbuch nicht beschrieben werden, sollten nur von erhöhten Empfindlichkeit des Balkendiagramms in der dafür ausgebildeten Fachleuten ausgeführt werden, wie Betriebsart Zoom können schnelle und genaue Null- und...

  • Seite 42: Sicherungen Testen

    80 Series III Bedienungs-Handbuch Sicherungen testen Sicherung F2 einwandfrei: TRUE RMS MULTIMETER Vor jeder Strommessung die entsprechende Sicherung 00,0 bis 00,5 testen. Siehe hierzu Abbildung 9. Falls die MIN MAX RANGE HOLD Sicherung ersetzen: OL PEAK MIN MAX Testergebnisse von den gezeigten Werten abweichen, sollte das Gerät von einem Fachbetrieb gewartet werden.

  • Seite 43: Batterie Ersetzen

    Wartung Batterie ersetzen Sicherungen ersetzen Die Batterie mit einer 9-V-Batterie ersetzen (NEDA Die Sicherungen des Instruments gemäß Abbildung 10 A1604, 6F22, oder 006P). überprüfen und ersetzen: WAchtung Den Drehschalter auf OFF drehen und die Meßleitungen von den Anschlüssen entfernen. Um Fehlanzeigen zu vermeiden, die zu Stromschlägen oder Verletzungen führen Den Batteriefachdeckel entfernen, indem die können, muß...

  • Seite 44: Kundendienst Und Ersatzteile

    Den Deckel sichern, indem die mit Fluke Kontakt aufzunehmen: Schrauben eine Vierteldrehung nach rechts gedreht werden. U.S.A.: 1-888-99-FLUKE (1-888-993-5853) Kanada: 1-800-36-FLUKE (1-800-363-5853) Europa: +31 402-678-200 Japan: +81-3-3434-0181 Singapur: +65-738-5655 Weltweit: +1-425-356-5500 Außerdem steht Ihnen die Website von Fluke unter www.fluke.com zur Verfügung.
  • Seite 45 Kundendienst und Ersatzteile iy12f.eps Abbildung 10. Ersetzen der Batterie und Sicherung...

  • Seite 46: Ersatzteile

    Sicherung, 11 A, 1000 V, SCHNELL 803293 Schraube, Gehäuse 832246 Gummifuß 824466 O-Ring, Eingangssteckdose 831933 CD-ROM (enthält das Bedienungshandbuch) 1611720 Handbuch "Erste Schritte" 1611712 Kurzanleitung, Fluke 80 Series III 688168 Reparaturhandbuch 688645 Option WZur sicheren Benutzung nur die genauen Ersatzteile benutzen.
  • Seite 47 Kundendienst und Ersatzteile Meßleitungssatz MP85 TL75 Meßleitungssatz Alligatorklemme Meßsonden TP1, TP4 (schwarz) AC20 Meßleitungssatz 87/E Alligatorklemmen AC70A C81Y MP86 MP92 H5, 6 jb11f.eps Abbildung 11. Ersatzteile...

  • Seite 48: Zubehör

     Meßsonden, Flachklinge, schlanke Ausführung  Meßsonden, 4 mm Durchmesser, schlanke Ausführung  AC20 Sicherheitsgriff, breite Alligatorklemmen AC20 C81Y Gürteltasche, gelb C81Y  C81G Gürteltasche, grau (Option) C81G  Tragetasche, weich (Option) * Fluke Zubehörteile sind vom Fluke Vertragshändler erhältlich.

  • Seite 49: Technische Angaben

    Gesamtgenauigkeit = Angegebene Genauigkeit + 0,4% des Bereichsendwerts > 800 MHz (µADC) (mVAC und µAAC nicht angegeben). Model 83 Gesamtgenauigkeit = Angegebene Genauigkeit + 5% des Bereichsendwerts > 300 MHz µADC (VDC nicht angegeben). Relative Luftfeuchtigkeit: 0% bis 90% (0 °C bis 35 °C); 0% bis 70% (35 °C bis 55 °C)

  • Seite 50: Technische Angaben Für Wechselspannungsfunktionen Der Modelle 85 Und 87

    80 Series III Bedienungs-Handbuch Tabelle 11. Technische Angaben für Wechselspannungsfunktionen der Modelle 85 und 87 Funktion Bereich Auflösung Genauigkeit 50 Hz - 60 Hz 45 Hz - 1 kHz 1 kHz - 5 kHz 5 kHz - 20 kHz ±(0,7% + 4) ±(1,0% + 4) ±(2,0% + 4) ±(2,0% + 20)

  • Seite 51: Technische Angaben Für Wechselspannungsfunktionen Des Modells 83

    Technische Angaben Tabelle 12. Technische Angaben für Wechselspannungsfunktionen des Modells 83 Funktion Bereich Auflösung Genauigkeit 50 Hz - 60 Hz 45 Hz - 1 kHz 1 kHz - 5 kHz ±(0,5% + 4) ±(1,0% + 4) ±(2,0% + 4) 400,0 mV 0,1 mV ±(0,5% + 2)

  • Seite 52: Technische Angaben Für Gleichspannungs-, Widerstands- Und Leitfähigkeitsfunktionen

    80 Series III Bedienungs-Handbuch Tabelle 13. Technische Angaben für Gleichspannungs-, Widerstands- und Leitfähigkeitsfunktionen Genauigkeit Funktion Bereich Auflösung Modell 83 Modell 85 Modell 87 ±(0,1% + 1) ±(0,08% + 1) ±(0,05% + 1) 4,000 V 0,001 V ±(0,1% + 1) ±(0,08% + 1) ±(0,05% + 1)

  • Seite 53: Technische Angaben Für Stromfunktionen

    Siehe Satz 1 in Tabelle 11 für eine vollständige Erklärung des Begriffs Genauigkeit. Beim Modell 83 sind die AC-Umwandlungen AC-gekoppelt und auf den RMS-Wert einer Sinuseingangswelle kalibriert. Bei den Modellen 85 und 87 sind die AC-Umwandlungen AC-gekoppelt, sprechen auf den wahren RMS-Wert an und sind von 5% bis 100% des Bereichs gültig.
  • Seite 54 Siehe Satz 1 in Tabelle 11 für eine vollständige Erklärung des Begriffs Genauigkeit. Beim Modell 83 sind die AC-Umwandlungen AC-gekoppelt und auf den RMS-Wert einer Sinuseingangswelle kalibriert. Bei den Modellen 85 und 87 sind die AC-Umwandlungen AC-gekoppelt, sprechen auf den wahren RMS-Wert an und sind von 5% bis 100% des Bereichs gültig.

  • Seite 55: Technische Angaben Für Kapazitäts- Und Diodenfunktionen

    Technische Angaben Tabelle 15. Technische Angaben für Kapazitäts- und Diodenfunktionen Funktion Bereich Auflösung Genauigkeit ±(1% + 3) 5,00 nF 0,01 nF 0,0500 µF 0,0001 µF ±(1% + 3) 0,500 µF 0,001 µF ±(1% + 3) 5,00 µF 0,01 µF ±(1,9% + 3) ±(2% + 1) 3,000 V 0,001 V...

  • Seite 56: Empfindlichkeit Und Schwellenwerte Für Frequenzzähler

    80 Series III Bedienungs-Handbuch Tabelle 17. Empfindlichkeit und Schwellenwerte für Frequenzzähler Minimale Empfindlichkeit (RMS Sinuswelle) Ungefähre Schwellenwerte Eingangsbereich 5 Hz - 20 kHz 0,5 Hz - 200 kHz (Gleichspannungsfunktion) 400 mV dc 70 mV (bis 400 Hz) 70 mV (bis 400 Hz) 40 mV ...

  • Seite 57: Elektrische Eigenschaften Der Anschlüsse

    Technische Angaben Tabelle 18. Elektrische Eigenschaften der Anschlüsse Eingangs- Gleichtaktunterdrückungs- Überlast- impedanz maß Funktion schutz (nominell) (1 kΩ Ungleichgewicht) Normaltaktunterdrückung 1000 V RMS 10 MΩ<100 pF >120 dB bei dc, 50 Hz oder >60 dB bei 50 Hz oder 60 Hz 60 Hinzu 1000 V RMS 10 MΩ<100 pF...

  • Seite 58: Technische Angaben Für Min Max Aufzeichnung

    80 Series III Bedienungs-Handbuch Tabelle 19. Technische Angaben für MIN MAX Aufzeichnung Nominelle Modell Ansprechzeit Genauigkeit Angegebene Genauigkeit ±12 für Änderungen von >200 ms Dauer (±40 in 100 ms bis 80% Wechselspannungsmodus mit Piepton eingeschaltet) Wie angegebene Genauigkeit für Änderungen von >2 s Dauer (±40 in Wechselspannungsmodus mit Piepton eingeschaltet) Angegebene Genauigkeit ±12 für Änderungen von >200 ms Dauer 85, 87...
