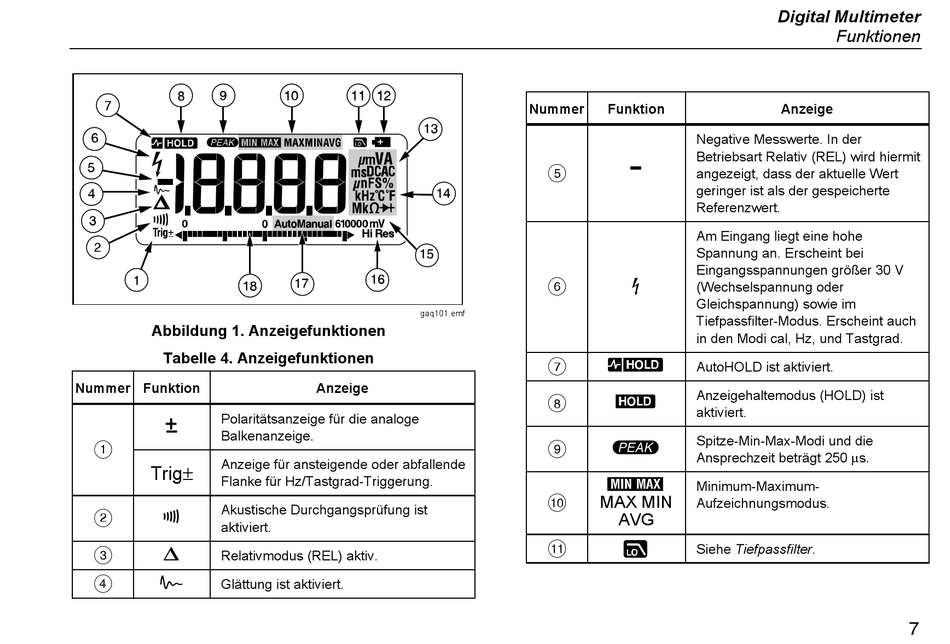

Abbildung 1. Anzeigefunktionen
Tabelle 4. Anzeigefunktionen
Nummer Funktion
Polaritätsanzeige für die analoge
Balkenanzeige.
Anzeige für ansteigende oder abfallende
Trig±
Flanke für Hz/Tastgrad-Triggerung.
Akustische Durchgangsprüfung ist
aktiviert.
Relativmodus (REL) aktiv.
Glättung ist aktiviert.
gaq101.emf
Anzeige
Nummer
Funktion
Negative Messwerte. In der
-
Betriebsart Relativ (REL) wird hiermit
angezeigt, dass der aktuelle Wert
geringer ist als der gespeicherte
Referenzwert.
Am Eingang liegt eine hohe
Spannung an. Erscheint bei
Eingangsspannungen größer 30 V
(Wechselspannung oder
Gleichspannung) sowie im
Tiefpassfilter-Modus. Erscheint auch
in den Modi cal, Hz, und Tastgrad.

AutoHOLD ist aktiviert.
Anzeigehaltemodus (HOLD) ist
aktiviert.
Spitze-Min-Max-Modi und die
Ansprechzeit beträgt 250 μs.
Minimum-Maximum-
MAX MIN
Aufzeichnungsmodus.
AVG
Siehe Tiefpassfilter.
Digital Multimeter
Funktionen
Anzeige
7
