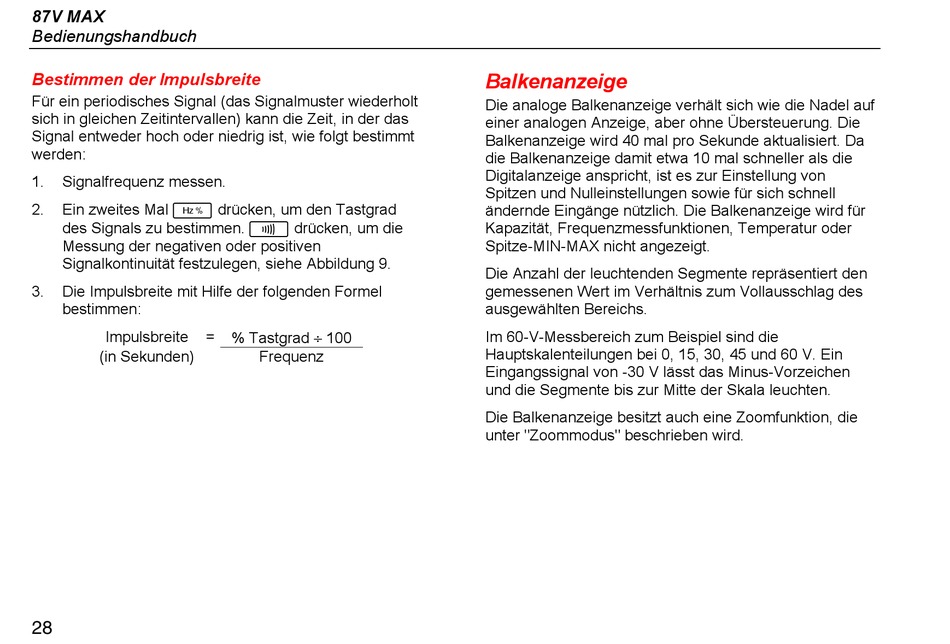

Bestimmen der Impulsbreite

Für ein periodisches Signal (das Signalmuster wiederholt
sich in gleichen Zeitintervallen) kann die Zeit, in der das
Signal entweder hoch oder niedrig ist, wie folgt bestimmt
werden:
1. Signalfrequenz messen.
2. Ein zweites Mal  drücken, um den Tastgrad
des Signals zu bestimmen.  drücken, um die
Messung der negativen oder positiven
Signalkontinuität festzulegen, siehe Abbildung 9.
3. Die Impulsbreite mit Hilfe der folgenden Formel
bestimmen:
Impulsbreite =
(in Sekunden)
28
% Tastgrad ÷ 100
Frequenz

Balkenanzeige

Die analoge Balkenanzeige verhält sich wie die Nadel auf
einer analogen Anzeige, aber ohne Übersteuerung. Die
Balkenanzeige wird 40 mal pro Sekunde aktualisiert. Da
die Balkenanzeige damit etwa 10 mal schneller als die
Digitalanzeige anspricht, ist es zur Einstellung von
Spitzen und Nulleinstellungen sowie für sich schnell
ändernde Eingänge nützlich. Die Balkenanzeige wird für
Kapazität, Frequenzmessfunktionen, Temperatur oder
Spitze-MIN-MAX nicht angezeigt.
Die Anzahl der leuchtenden Segmente repräsentiert den
gemessenen Wert im Verhältnis zum Vollausschlag des
ausgewählten Bereichs.
Im 60-V-Messbereich zum Beispiel sind die
Hauptskalenteilungen bei 0, 15, 30, 45 und 60 V. Ein
Eingangssignal von -30 V lässt das Minus-Vorzeichen
und die Segmente bis zur Mitte der Skala leuchten.
Die Balkenanzeige besitzt auch eine Zoomfunktion, die
unter "Zoommodus" beschrieben wird.
