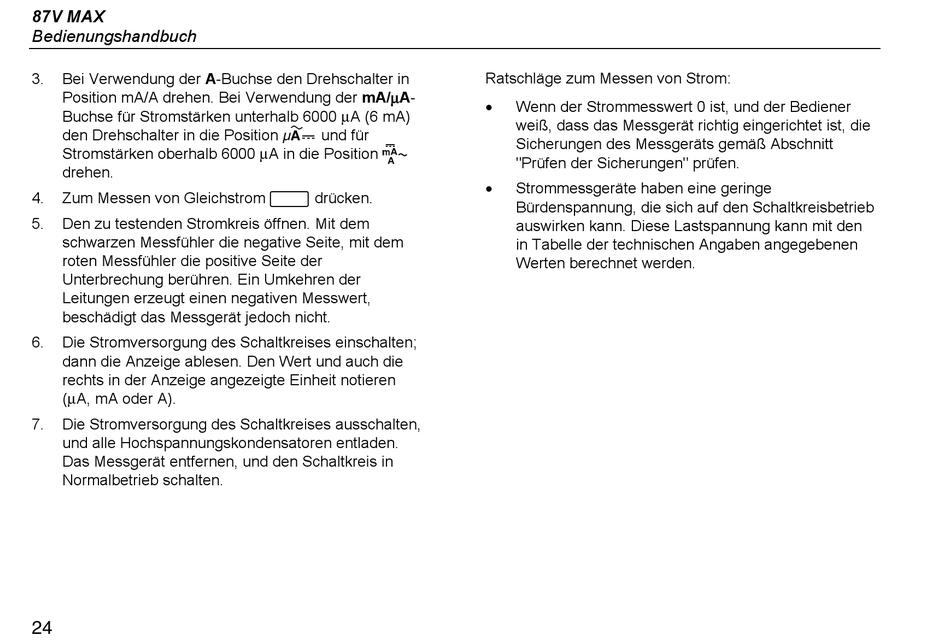

Fluke 87V MAX Bedienungshandbuch Seite 30

87V MAX
Bedienungshandbuch
3. Bei Verwendung der A-Buchse den Drehschalter in
Position mA/A drehen. Bei Verwendung der mA/μA-
Buchse für Stromstärken unterhalb 6000 μA (6 mA)
den Drehschalter in die Position
Stromstärken oberhalb 6000 μA in die Position
drehen.
4. Zum Messen von Gleichstrom  drücken.
5. Den zu testenden Stromkreis öffnen. Mit dem
schwarzen Messfühler die negative Seite, mit dem
roten Messfühler die positive Seite der
Unterbrechung berühren. Ein Umkehren der
Leitungen erzeugt einen negativen Messwert,
beschädigt das Messgerät jedoch nicht.
6. Die Stromversorgung des Schaltkreises einschalten;
dann die Anzeige ablesen. Den Wert und auch die
rechts in der Anzeige angezeigte Einheit notieren
(μA, mA oder A).
7. Die Stromversorgung des Schaltkreises ausschalten,
und alle Hochspannungskondensatoren entladen.
Das Messgerät entfernen, und den Schaltkreis in
Normalbetrieb schalten.
24

und für

Ratschläge zum Messen von Strom:
•
Wenn der Strommesswert 0 ist, und der Bediener
weiß, dass das Messgerät richtig eingerichtet ist, die
Sicherungen des Messgeräts gemäß Abschnitt
"Prüfen der Sicherungen" prüfen.
•
Strommessgeräte haben eine geringe
Bürdenspannung, die sich auf den Schaltkreisbetrieb
auswirken kann. Diese Lastspannung kann mit den
in Tabelle der technischen Angaben angegebenen
Werten berechnet werden.
