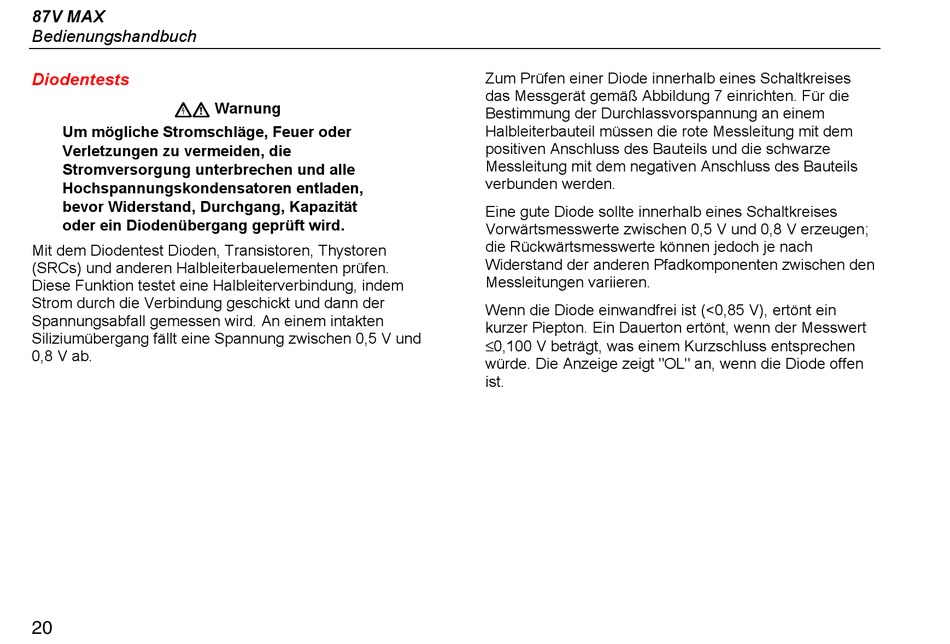

Diodentests

XW Warnung
Um mögliche Stromschläge, Feuer oder
Verletzungen zu vermeiden, die
Stromversorgung unterbrechen und alle
Hochspannungskondensatoren entladen,
bevor Widerstand, Durchgang, Kapazität
oder ein Diodenübergang geprüft wird.
Mit dem Diodentest Dioden, Transistoren, Thystoren
(SRCs) und anderen Halbleiterbauelementen prüfen.
Diese Funktion testet eine Halbleiterverbindung, indem
Strom durch die Verbindung geschickt und dann der
Spannungsabfall gemessen wird. An einem intakten
Siliziumübergang fällt eine Spannung zwischen 0,5 V und
0,8 V ab.
20
Zum Prüfen einer Diode innerhalb eines Schaltkreises
das Messgerät gemäß Abbildung 7 einrichten. Für die
Bestimmung der Durchlassvorspannung an einem
Halbleiterbauteil müssen die rote Messleitung mit dem
positiven Anschluss des Bauteils und die schwarze
Messleitung mit dem negativen Anschluss des Bauteils
verbunden werden.
Eine gute Diode sollte innerhalb eines Schaltkreises
Vorwärtsmesswerte zwischen 0,5 V und 0,8 V erzeugen;
die Rückwärtsmesswerte können jedoch je nach
Widerstand der anderen Pfadkomponenten zwischen den
Messleitungen variieren.
Wenn die Diode einwandfrei ist (<0,85 V), ertönt ein
kurzer Piepton. Ein Dauerton ertönt, wenn der Messwert
≤0,100 V beträgt, was einem Kurzschluss entsprechen
würde. Die Anzeige zeigt "OL" an, wenn die Diode offen
ist.
