Widerstandsmessungen
Warnung
Um mögliche Stromschläge, Feuer oder
Verletzungen zu vermeiden, die
Stromversorgung unterbrechen und alle
Hochspannungskondensatoren entladen,
bevor Widerstand, Durchgang, Kapazität
oder ein Diodenübergang geprüft wird.
Bei Widerstandsmessungen sendet das Messgerät einen
kleinen Strom durch den Schaltkreis. Da dieser Strom
durch alle möglichen Pfade zwischen den Messsonden
fließt, stellt die Anzeige den Gesamtwiderstand aller
Pfade zwischen den Messsonden dar.
Die Widerstandsbereiche betragen 600,0 Ω, 6,000 kΩ,
60,00 kΩ, 600,0 kΩ, 6,000 MΩ und 50.00 MΩ. Zum
Messen des Widerstands das Produkt gemäß
Abbildung 4 einstellen.
Wireless Multimeter
Grundlegende Messungen

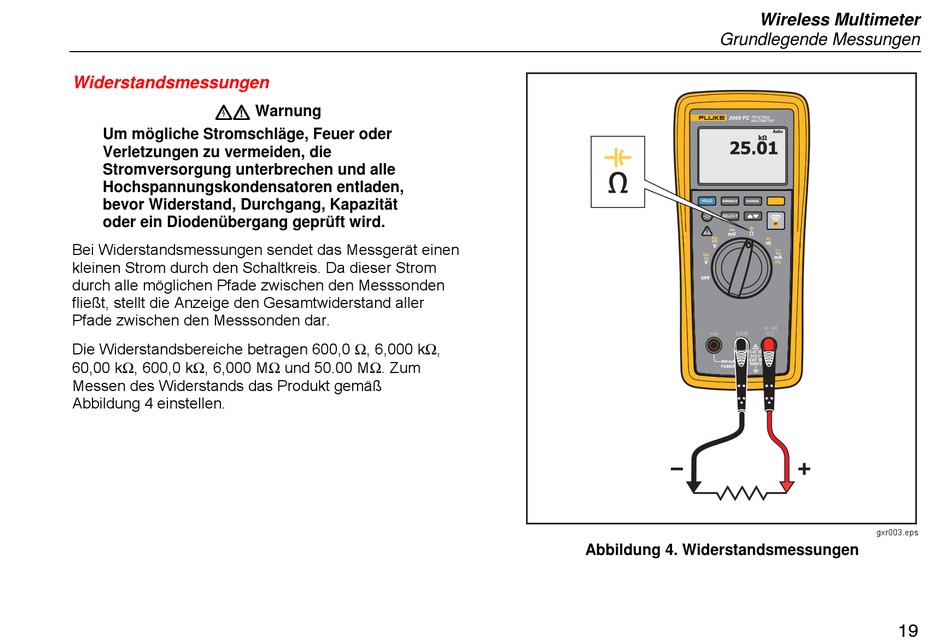

Abbildung 4. Widerstandsmessungen
gxr003.eps
19
