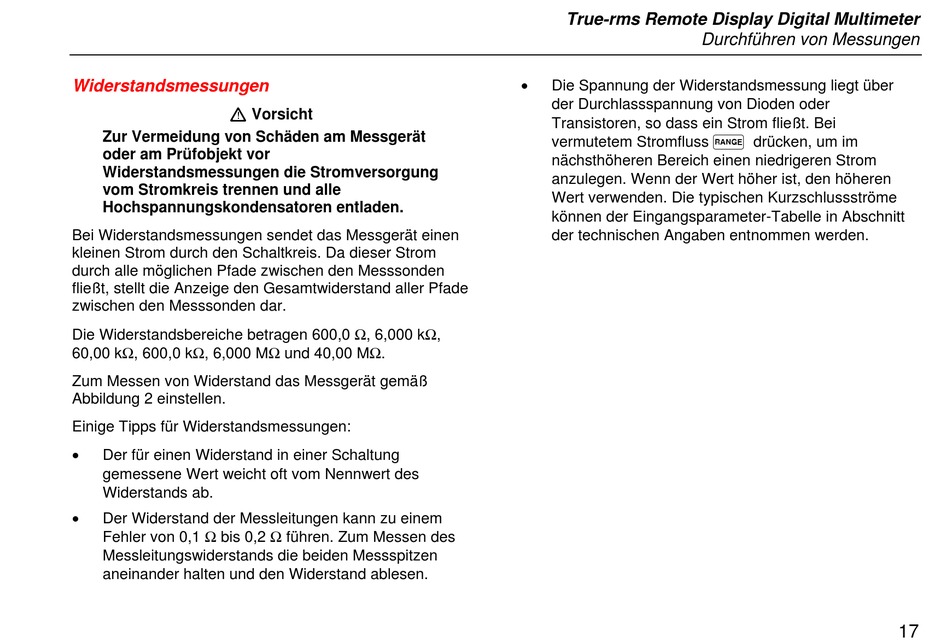

Widerstandsmessungen

W Vorsicht
Zur Vermeidung von Schäden am Messgerät
oder am Prüfobjekt vor
Widerstandsmessungen die Stromversorgung
vom Stromkreis trennen und alle
Hochspannungskondensatoren entladen.
Bei Widerstandsmessungen sendet das Messgerät einen
kleinen Strom durch den Schaltkreis. Da dieser Strom
durch alle möglichen Pfade zwischen den Messsonden
fließt, stellt die Anzeige den Gesamtwiderstand aller Pfade
zwischen den Messsonden dar.
Die Widerstandsbereiche betragen 600,0 Ω, 6,000 kΩ,
60,00 kΩ, 600,0 kΩ, 6,000 MΩ und 40,00 MΩ.
Zum Messen von Widerstand das Messgerät gemäß
Abbildung 2 einstellen.
Einige Tipps für Widerstandsmessungen:
•
Der für einen Widerstand in einer Schaltung
gemessene Wert weicht oft vom Nennwert des
Widerstands ab.
•
Der Widerstand der Messleitungen kann zu einem
Fehler von 0,1 Ω bis 0,2 Ω führen. Zum Messen des
Messleitungswiderstands die beiden Messspitzen
aneinander halten und den Widerstand ablesen.
True-rms Remote Display Digital Multimeter
•
Die Spannung der Widerstandsmessung liegt über
der Durchlassspannung von Dioden oder
Transistoren, so dass ein Strom fließt. Bei
vermutetem Stromfluss  drücken, um im
nächsthöheren Bereich einen niedrigeren Strom
anzulegen. Wenn der Wert höher ist, den höheren
Wert verwenden. Die typischen Kurzschlussströme
können der Eingangsparameter-Tabelle in Abschnitt
der technischen Angaben entnommen werden.
