27 II/28 II
Bedienungshandbuch

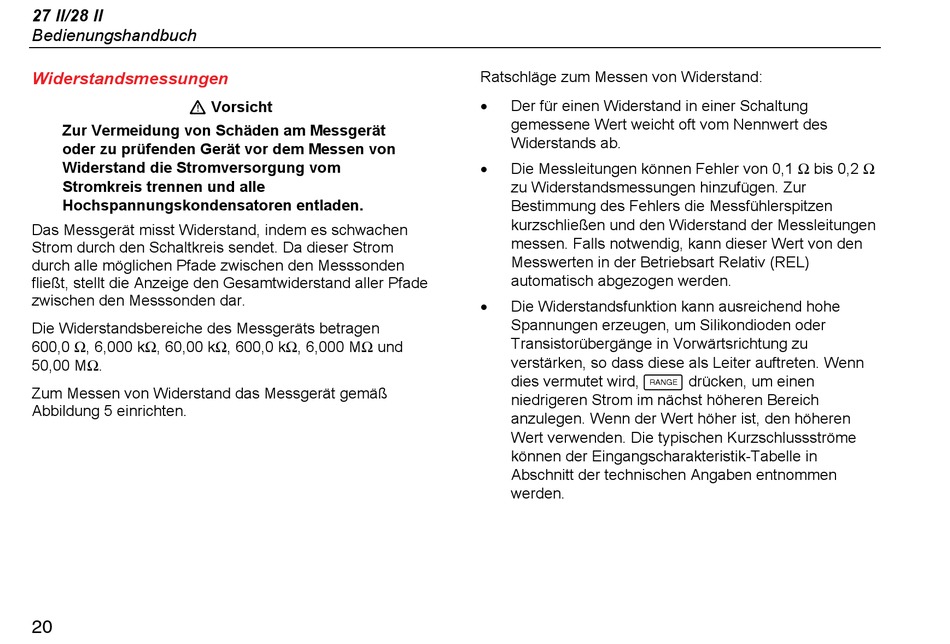

Widerstandsmessungen

W Vorsicht
Zur Vermeidung von Schäden am Messgerät
oder zu prüfenden Gerät vor dem Messen von
Widerstand die Stromversorgung vom
Stromkreis trennen und alle
Hochspannungskondensatoren entladen.
Das Messgerät misst Widerstand, indem es schwachen
Strom durch den Schaltkreis sendet. Da dieser Strom
durch alle möglichen Pfade zwischen den Messsonden
fließt, stellt die Anzeige den Gesamtwiderstand aller Pfade
zwischen den Messsonden dar.
Die Widerstandsbereiche des Messgeräts betragen
600,0 Ω, 6,000 kΩ, 60,00 kΩ, 600,0 kΩ, 6,000 MΩ und
50,00 MΩ.
Zum Messen von Widerstand das Messgerät gemäß
Abbildung 5 einrichten.
20
Ratschläge zum Messen von Widerstand:
•
Der für einen Widerstand in einer Schaltung
gemessene Wert weicht oft vom Nennwert des
Widerstands ab.
• Die Messleitungen können Fehler von 0,1 Ω bis 0,2 Ω
zu Widerstandsmessungen hinzufügen. Zur
Bestimmung des Fehlers die Messfühlerspitzen
kurzschließen und den Widerstand der Messleitungen
messen. Falls notwendig, kann dieser Wert von den
Messwerten in der Betriebsart Relativ (REL)
automatisch abgezogen werden.
•
Die Widerstandsfunktion kann ausreichend hohe
Spannungen erzeugen, um Silikondioden oder
Transistorübergänge in Vorwärtsrichtung zu
verstärken, so dass diese als Leiter auftreten. Wenn
dies vermutet wird,  drücken, um einen
niedrigeren Strom im nächst höheren Bereich
anzulegen. Wenn der Wert höher ist, den höheren
Wert verwenden. Die typischen Kurzschlussströme
können der Eingangscharakteristik-Tabelle in
Abschnitt der technischen Angaben entnommen
werden.
