- Seite 1 ® Models 110, 111 & 112 True RMS Multimeters Bedienungshandbuch November 2000 (German), Rev.2, 3/04 © 2000-2004 Fluke Corporation. All rights reserved. Printed in China.
- Seite 2 Der Erwerber hat nur dann das Recht, aus der Garantie abgeleitete Unterstützungsleistungen in Anspruch zu nehmen, wenn er das Produkt bei einer von Fluke autorisierten Vertriebsstelle gekauft oder den jeweils geltenden internationalen Preis gezahlt hat. Fluke behält sich das Recht vor, dem Erwerber Einfuhrgebühren für Reparatur/Ersatzteile in Rechnung zu stellen, wenn dieser das Produkt in einem anderen Land zur Reparatur anbietet, als dem Land, in...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Überschrift Seite Vor Gebrauch des Meßgeräts lesen: Warnungen und Sicherheitshinweise ......ii Kontaktaufnahme mit Fluke....................1 “Warnungen” und “Vorsichtshinweise”................... 1 Unsichere Spannung......................1 Prüfleiteralarm........................1 Batteriesparmodus (“Ruhemodus”) ..................2 Anschlüsse..........................2 Drehschalterpositionen......................2 Anzeige ..........................3 MIN-MAX-AVG-Aufzeichnungsmodus ................... 4 Anzeigehaltemodus (HOLD).................... -
Seite 4: Vor Gebrauch Des Meßgeräts Lesen: Warnungen Und Sicherheitshinweise
Models 110, 111 & 112 Bedienungshandbuch Vor Gebrauch des Meßgeräts lesen: Warnungen und Sicherheitshinweise Zur Vermeidung von Stromschlag oder Verletzungen folgende Richtlinien einhalten: • Das Meßgerät ausschließlich wie in diesem Handbuch beschrieben einsetzen, da sonst die im Meßgerät integrierten Schutzeinrichtungen beeinträchtigt werden könnten. •... -
Seite 5: Kontaktaufnahme Mit Fluke

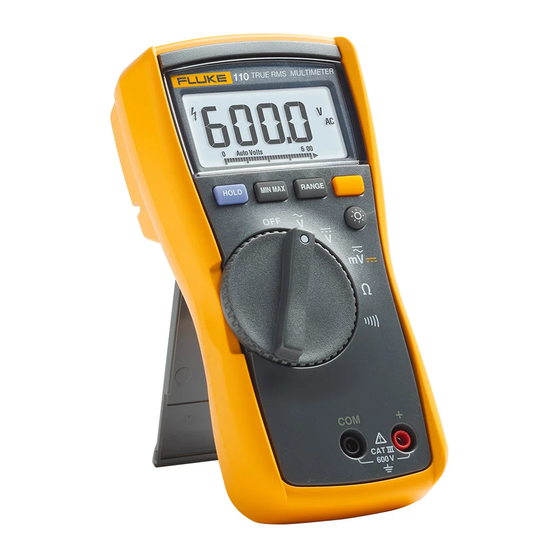

Models 110, 111 & 112 True RMS Multimeters Die Fluke True RMS Multimeter (Modell 110, Modell 111 und “Warnungen” und “Vorsichtshinweise” Modell 112) sind batteriebetriebene Effektivwert-Multimeter (hiernach “Meßgerät” genannt) mit 6000-Zählwerk und Eine “WWarnung” identifiziert gefährliche Bedingungen und Balkenanzeige. Dieses Handbuch gilt für alle drei Modelle. Alle Aktivitäten, die Körperverletzungen oder Tod verursachen können. -
Seite 6: Batteriesparmodus ("Ruhemodus")
Models 110, 111 & 112 Bedienungshandbuch Batteriesparmodus (“Ruhemodus”) Drehschalterpositionen Das Messgerät wechselt in den "Ruhemodus" und schaltet die Schalterposition Meßfunktion Anzeige ab, wenn für 20 Minuten keine Funktion geändert und Wechselspannung von 300 mV bis 600 V. keine Taste gedrückt wird. Um den Ruhemodus zu deaktivieren, Frequenz von 5 Hz bis 50 kHz. -
Seite 7: Anzeige
True RMS Multimeters Anzeige Anzeige Symbol Bedeutung Gleichstrom (DC), Wechselstrom (AC). DC AC Batterie unverzüglich ersetzen. Alle möglichen Segmente des 610000 mV Bereichanzeigers. Analoganzeige. (Balkenanzeige) Automatische Bereichswahl: das Auto Range Meßgerät wählt den Bereich mit der besten Auflösung aus. Manuelle Bereichswahl: Der Manual Range Bediener wählt den Bereich aus. -
Seite 8: Min-Max-Avg-Aufzeichnungsmodus
Models 110, 111 & 112 Bedienungshandbuch MIN-MAX-AVG-Aufzeichnungsmodus Anzeigehaltemodus (HOLD) Im MIN-MAX-AVG-Aufzeichnungsmodus werden die niedrigsten WWarnung und die höchsten Eingangswerte aufgezeichnet und der laufende Zur Vermeidung von Stromschlag bei aktiviertem Durchschnitt aller Meßwerte berechnet. Wenn ein neuer Höchst- Anzeigehaltemodus (HOLD) beachten, daß sich die oder Niedrigstwert gemessen wird, piepst das Meßgerät. -
Seite 9: Manuelle Und Automatische Bereichswahl
True RMS Multimeters Manuelle und automatische Bereichswahl Manuelle und automatische Bereichswahl Einschaltoptionen Das Meßgerät verfügt über manuelle und automatische Um eine Einschaltoption zu aktivieren, die entsprechende Taste Bereichswahl. beim Einschalten des Meßgeräts mindestens 1 Sekunde gedrückt halten. ⇒ Im Modus “Automatische Bereichswahl” wählt das Meßgerät den Bereich mit der besten Auflösung aus. -
Seite 10: Grundlegende Meßfunktionen
Models 110, 111 & 112 Bedienungshandbuch Grundlegende Meßfunktionen Messen von Wechselspannung und Gleichspannung Die Abbildungen auf den folgenden Seiten zeigen, wie grundlegende Meßfunktionen durchgeführt werden. V Wechselspannung V Gleichspannung Beim Anklemmen der Prüfleitungen an den Stromkreis oder das Gerät den gemeinsamen Prüfleiter (COM) vor der spannungs- führenden Leitung anschließen. -
Seite 11: Messen Von Widerstand
True RMS Multimeters Grundlegende Meßfunktionen Die nicht spezifizierten Eingangspegel sind: Messen von Widerstand • Wechselspannung: unterhalb 5% von 6000 mV ac Wechselsrom bzw. 300 mV ac Wechselstrom • Wechselstrom: unterhalb 5% von 60 A ac Wechselsrom bzw. 3,00 A ac Wechselstrom Hinweis Der spezifizierte Mindestmesswert von 3,00 A Wechselstrom wird vom Messgerät als 5 % von 60 A... -
Seite 12: Kontinuitätsprüfungen
Models 110, 111 & 112 Bedienungshandbuch Kontinuitätsprüfungen Prüfen von Dioden Gute Diode Gute Diode Einzelpiepton aej06f.eps Vorwärts-Bias Rückwärts-Bias Hinweis Schlechte Diode Schlechte Diode Die Kontinuitätsfunktion ist die beste Methode zum schnellen, bequemen Prüfen von offenen Schaltungen und Kurzschlüssen. Für maximale Genauigkeit beim Messen von Widerstand die Widerstandsfunktion (e) des Meßgeräts verwenden. -
Seite 13: Messen Von Wechselstromstärke Und Gleichstromstärke (Modelle 111 Und 112)
True RMS Multimeters Grundlegende Meßfunktionen Messen von Wechselstromstärke und Gleichstromstärke Messen von Frequenz (Modelle 111 und 112) WAchtung WWarnung Zur Vermeidung von Stromschlag das Balkendiagramm für Frequenzen > 500 Hz nicht beachten. Beträgt die Zur Vermeidung von Verletzungen und Beschädigung Frequenz des gemessenen Signals >... -
Seite 14: Verwendung Der Balkenanzeige
Models 110, 111 & 112 Bedienungshandbuch Verwendung der Balkenanzeige Die Balkenanzeige gleicht der Nadel eines analogen Meßgeräts. Die Balkenanzeige hat auf der rechten Seite einen Überlastanzei- ger (►) und auf der linken Seite einen Polaritätsanzeiger (±). Da die Balkenanzeige ungefähr vierzigmal pro Sekunde aktualisiert wird, zehnmal schneller als die Digitalanzeige, ist sie für Spitzen- und Nulljustierungen nützlich. -
Seite 15: Prüfen Der Sicherung (Modelle 111 Und 112)
Sicherung F1 (Modelle 111 und 112) 11 A, 1000 V, FLINKE geschwindigkeit). SICHERUNG. Nennwert Mindest-Abschaltstrom 17000 A. • Zur Vermeidung falscher Meßwerte die Batterie Ausschließlich Fluke-Ersatzteilnummer 803293 verwenden. ersetzen, sobald die Ladeanzeige ( ) eingeblendet wird. Batterie, 9 V Alkalibatterie, NEDA 1604A / IEC 6LR61... -
Seite 16: Spezifikationen
Models 110, 111 & 112 Bedienungshandbuch Spezifikationen ° ° Genauigkeit ist spezifiziert für die Dauer von einem Jahr ab Kalibrierung, bei Betriebstemperaturen von 18 C bis 28 C mit relativer Feuchtigkeit von 0 % bis 95 %. Die Genauigkeitsspezifikationen werden wie folgt angegeben: ±... -
Seite 17: True Rms Multimeters Spezifikationen
True RMS Multimeters Spezifikationen Genauigkeit ± ( [ % des Meßwerts ] + [ Zählimpulse ] ) Funktion Bereich Auflösung Modell 110 Modell 111 Modell 112 1,2 ,3 Volt Wechselspannung 6000 mV 1 mV Effektivwert 6,000 V 0,001 V 1,0 % + 3... - Seite 18 Models 110, 111 & 112 Bedienungshandbuch Genauigkeit ± ( [ % des Meßwerts ] + [ Zählimpulse ] ) Funktion Bereich Auflösung Modell 110 Modell 111 Modell 112 Ampere Gleichstrom 6,000 A 0,001 A (Modelle 111 und 112) 10,00 A kontinuierlich oder 20 A...
