Tastgradmessungen

Tastgrad ist der Prozentsatz von Zeit (Impulsdauer zu
Impulsperiodendauer), währenddem ein Signal oberhalb
oder unterhalb eines Triggerpegels liegt (siehe Abbildung
9). Der Tastgradmodus ist für die Messung von "Aus"-Zeit
oder "Ein"-Zeit der Logik und Schaltsignalen optimiert.
Systeme wie elektronische Kraftstoffeinspritzsysteme und
unterbrechungsfreie Stromversorgungen werden durch
Impulse variierender Breite gesteuert, die durch Messen
des Tastgrads geprüft werden können.
Zur Messung des Tastgrads wird das Messgerät zur
Messung von Frequenzen eingerichtet und dann ein
zweites Mal auf Hz gedrückt. Wie bei der
+Flanke
Triggerpunkt
-Flanke
Triggerpunkt
30% Über
+Flanke
100%

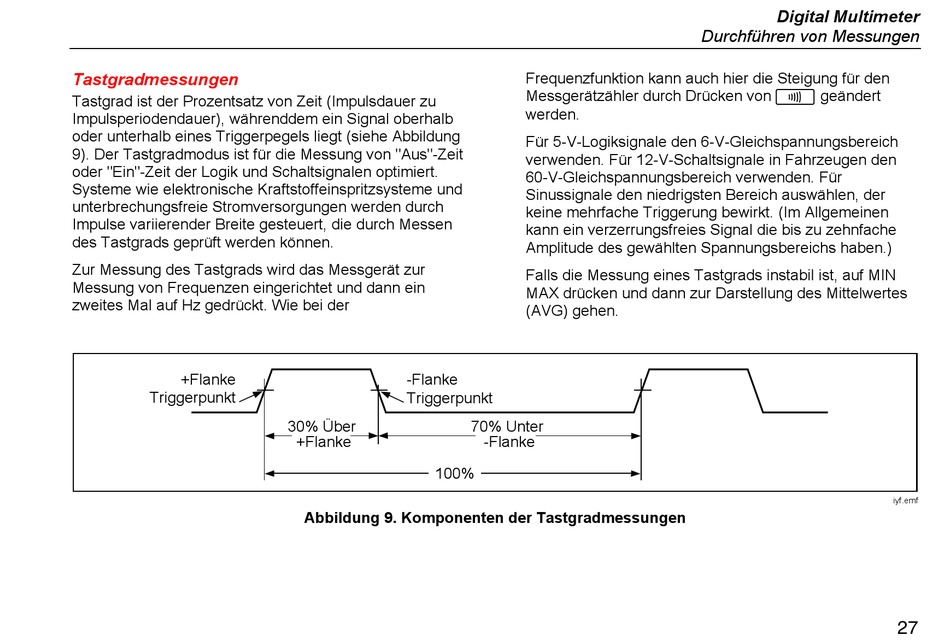

Abbildung 9. Komponenten der Tastgradmessungen
Frequenzfunktion kann auch hier die Steigung für den
Messgerätzähler durch Drücken von  geändert
werden.
Für 5-V-Logiksignale den 6-V-Gleichspannungsbereich
verwenden. Für 12-V-Schaltsignale in Fahrzeugen den
60-V-Gleichspannungsbereich verwenden. Für
Sinussignale den niedrigsten Bereich auswählen, der
keine mehrfache Triggerung bewirkt. (Im Allgemeinen
kann ein verzerrungsfreies Signal die bis zu zehnfache
Amplitude des gewählten Spannungsbereichs haben.)
Falls die Messung eines Tastgrads instabil ist, auf MIN
MAX drücken und dann zur Darstellung des Mittelwertes
(AVG) gehen.
70% Unter
-Flanke
