WAGO I/O-SYSTEM 750 Handbuch Seite 49

WAGO-I/O-SYSTEM 750
758-874/000-130 WAGO-I/O-IPC-C6
7.3 Einspeisung bei Verwendung der
Potentialeinspeiseklemme 750-602
Hinweis Lieferumfang
Die Potentialeinspeiseklemme 750-602 ist ab der HW-Version 11 nicht
mehr im Lieferumfang enthalten.
Hinweis
Länge der Leitung für die Versorgungsspannung
Die Leitung für die Versorgungsspannung darf bei dieser Einspeisevariante
eine Länge von 3 m zwischen Spannungsquelle und I/O-IPC nicht
überschreiten. Falls eine längere Leitung benötigt wird, dürfen Sie die
Versorgungsspannung nur wie in Kapitel „Einspeisung bei Verwendung der
750-626" beschrieben anschließen.
ACHTUNG
Korrekten Leiterquerschnitt beachten!
Verwenden Sie ausschließlich für den Anschluss X4 und für die CAGE-
CLAMP
0,08 mm² ... 2,5 mm² (AWG 28 ... 14).
63

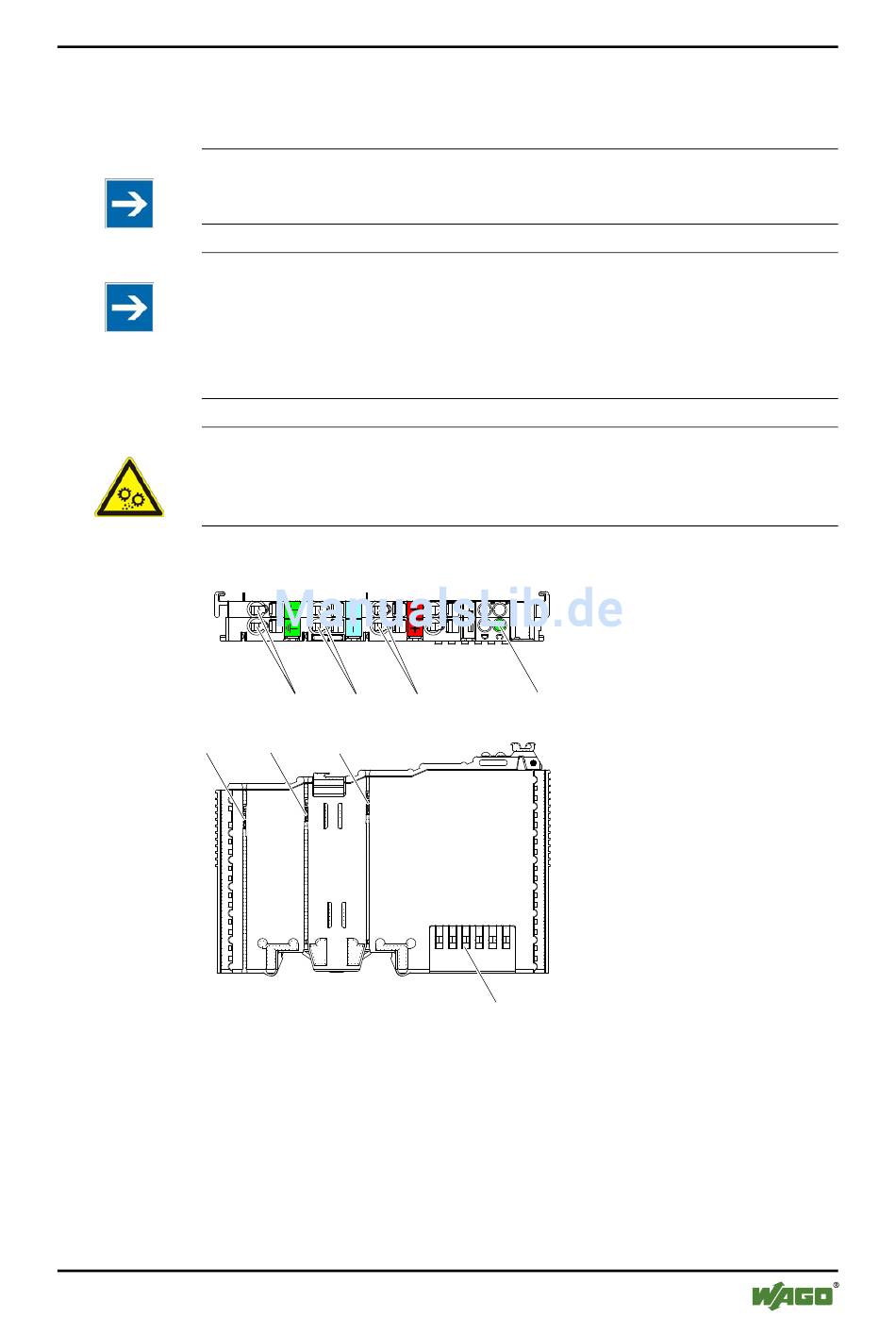

Abbildung 18: 750-602
Handbuch
Version 1.1.0
®
-Anschlüsse der Potentialeinspeiseklemme Leiterquerschnitte von
61 62
60
63 63
Versorgungsspannung anschließen
44
64
49
