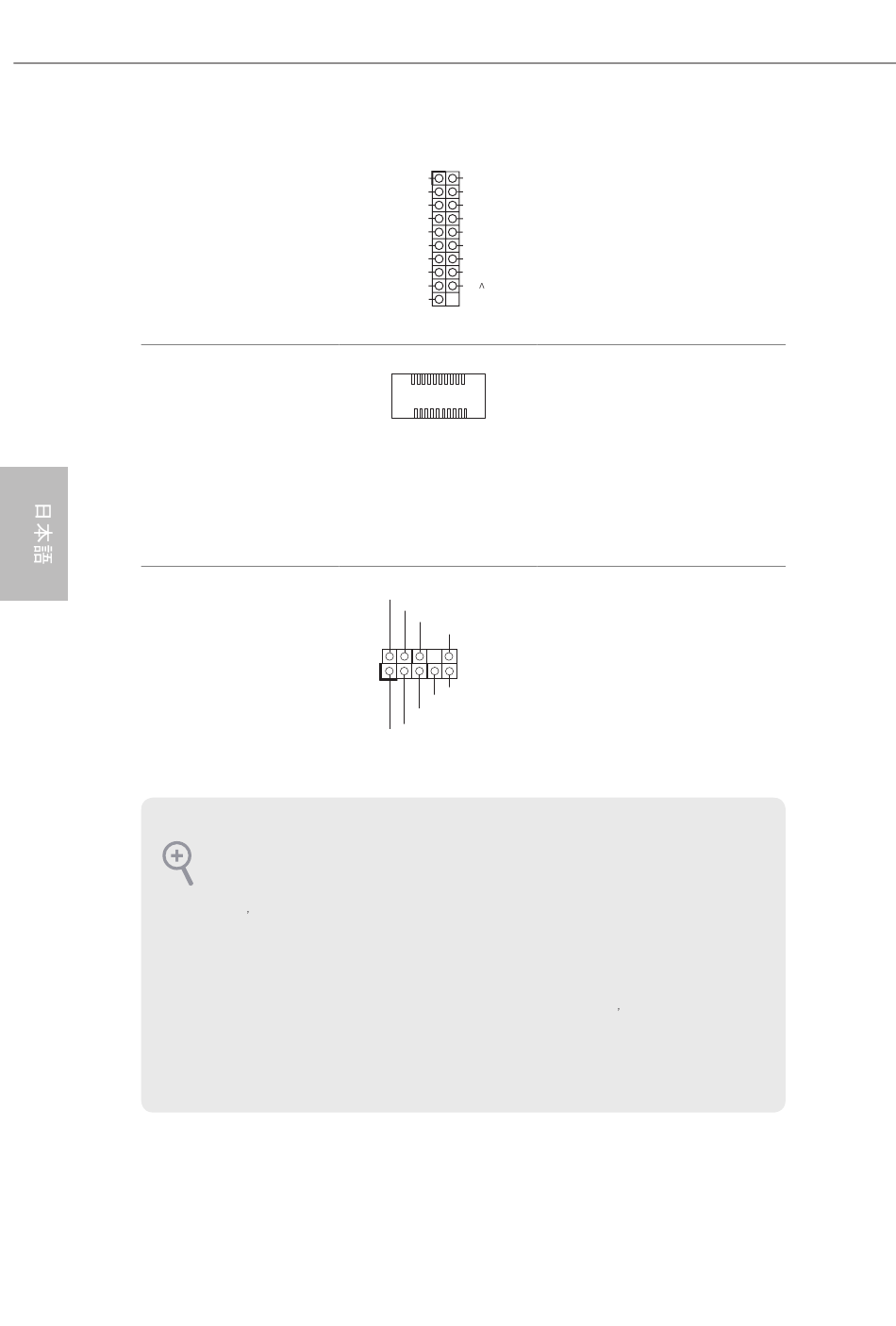

（19 ピン USB3_9_10）
（p.1、 No. 14 参照）
フロントパネルタイプ C
USB 3.1 Gen2 ヘッダー
(26 ピン F_USB31_TC_1)
（p.1、 No. 12 参照）
フロントパネルオーディ
オヘッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 27 参照）
1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能す
るためには、 シャーシのパネルワイヤーが HDA をサポートしているこ とが必要です。 お使い
のシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュアルの指示に従って
く ださい。
2. AC97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディオヘッダー
に取り付けてく ださい。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、 HD オーディオパネル専用です。 AC 97 オーディオパネルでは
これらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtek コントロールパネルの 「FrontMic」 タブで、 「 録音
音量」 を調整してく ださい。
178
1
Dummy
IntA_PA_D+
IntA_PB_D+
IntA_PA_D-
IntA_PB_D-
GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX-
GND
GND
IntA_PA_SSRX+
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX-
bus
Vbus
V
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
このマザーボード上には、 1 つ
のフロントパネルタイプ C USB
3.1 Gen2 ヘッダーがあります。
このヘッダーは、 追加 USB 3.1
Gen2 ポート用に USB 3.1 Gen2
モジュールを接続するために使
用されます。
このヘッダーは、 フロントオー
ディオパネルにオーディオデバ
イスを接続するためのものです。
