(USB3_9_10 a 19 pin)
(vedere pag. 1, n. 14)

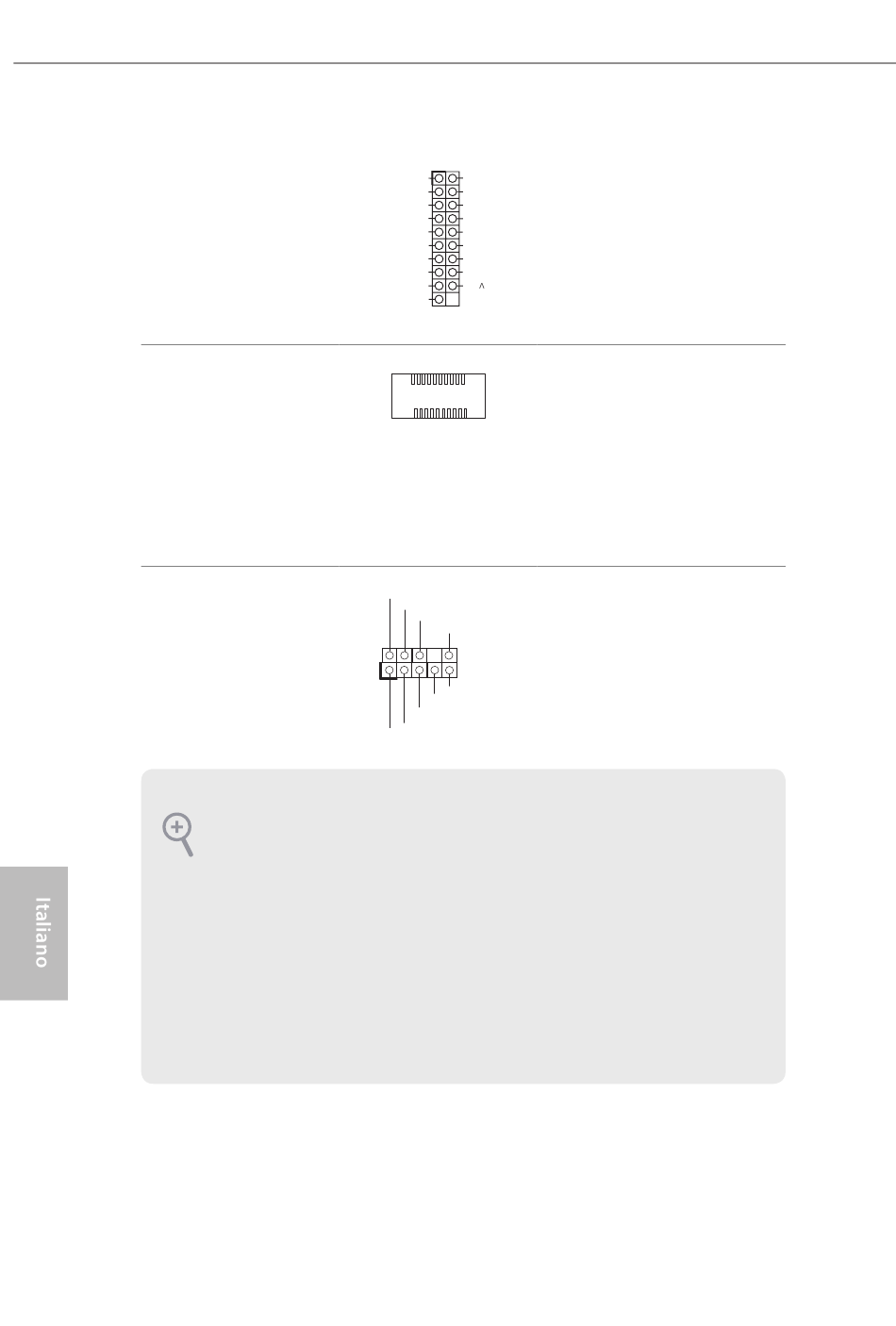

Connettore USB 3.1 Gen2
tipo C pannello anteriore
(F_USB31_TC_1 a 26 pin)
(vedere pag. 1, n. 12)
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 27)
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve
supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel
manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo
le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per
il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek
e regolare il "Volume di registrazione".
88
1
Dummy
IntA_PA_D+
IntA_PB_D+
GND
IntA_PB_SSTX-
GND
IntA_PB_SSRX-
V
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
È presente un connettore USB 3.1
Gen2 tipo C pannello anteriore
su questa scheda madre. Questo
connettore viene utilizzato per il
collegamento di un modulo USB
3.1 Gen2 per porte USB 3.1 Gen2
supplementari.
Questo header serve a collegare i
dispositivi audio al pannello audio
anteriore.
