（SATA2_1 ：
（SATA2_2 ：
（SATA3_A1 ：
（SATA3_A2 ：
（9 ピン USB1_2）
（p.1、 No. 4 参照）
（19 ピン USB3_1_2）
（p.1、 No. 5 参照）
（9 ピン HD_AUDIO1）
（p.1、 No. 19 参照）
96
Downloaded from www.Manualslib.com

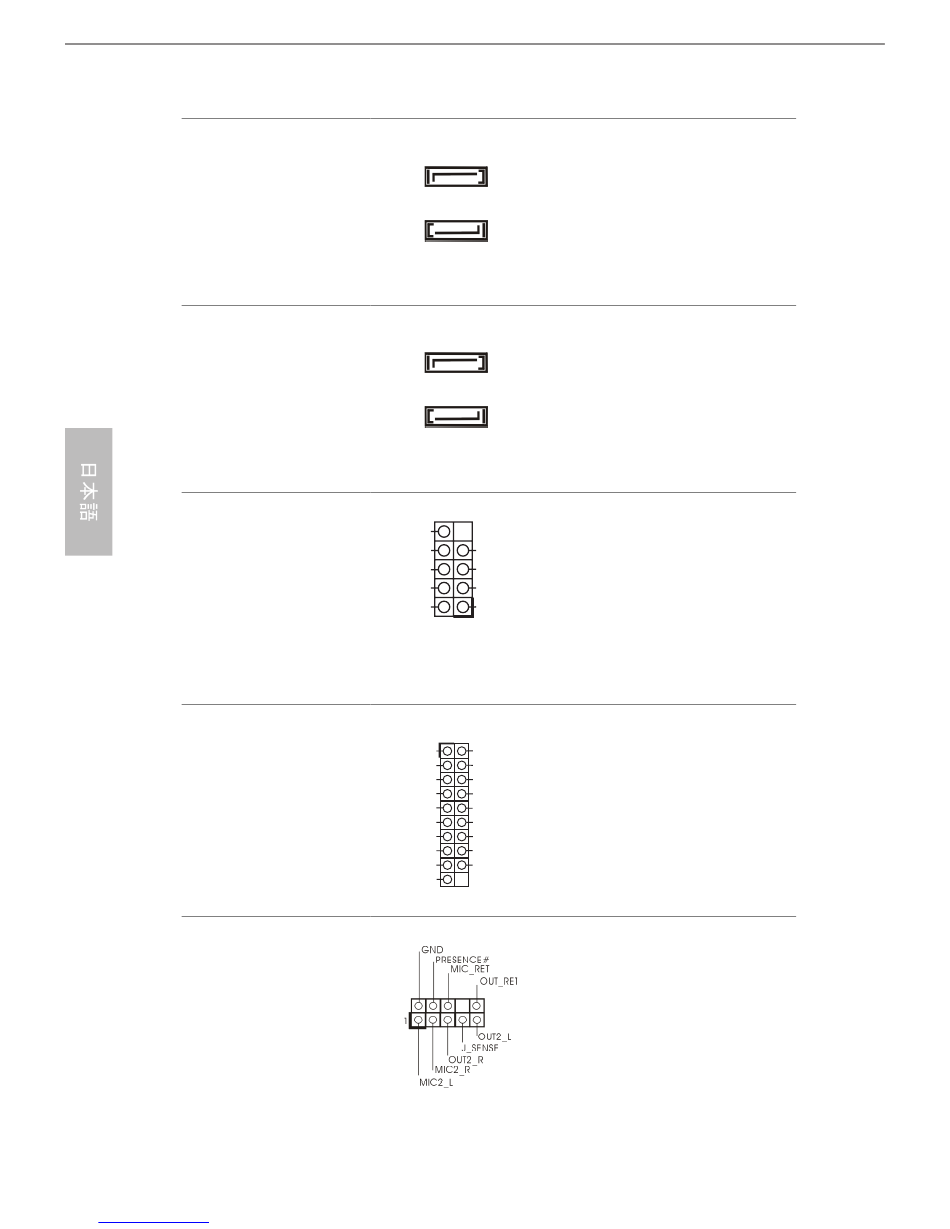

シリアル ATA2
コネクター
p.1、 No. 10 参照）
p.1、 No. 7 参照）
シリアル ATA3
コネクター
p.1、 No. 16 参照）
p.1、 No. 18 参照）
USB 2.0 ヘッダー
USB 3.0 ヘッダー
フロントパネルオーディ
オヘッダー
manuals search engine
SATA2_2
SATA2_1

SATA3_A2

SATA3_A1

DUMMY
GND GND
+A
+B
-B -A

USB_PWR

USB_PWR
1
1
Dummy

IntA_PA_D+

IntA_PB_D+

IntA_PA_D-
IntA_PB_D- GND
GND

IntA_PA_SSTX+

IntA_PB_SSTX+

IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND

IntA_PA_SSRX+

IntA_PB_SSRX+

IntA_PA_SSRX-
IntA_PB_SSRX- Vbus
Vbus
これら 2 つの SATA2 コネ
クターは、 最高 3.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サポートします。
これら 2 つの SATA3 コネ
クターは、 最高 6.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サポートします。
I/O パネルの 2 つの USB
2.0 ポートに加えて、 この
マザーボードには 1 つの
ヘッダーがあります。 各
USB 2.0 ヘッダーは、 2 つ
のポートをサポートでき
ます。
I/O パネルの 2 つの USB
3.0 ポートに加えて、 この
マザーボードには 1 つの
ヘッダーがあります。 各
USB 3.0 ヘッダーは、 2 つ
のポートをサポートでき
ます。
このヘッダーは、 フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
